立式管夹支撑固定座三维结构设计

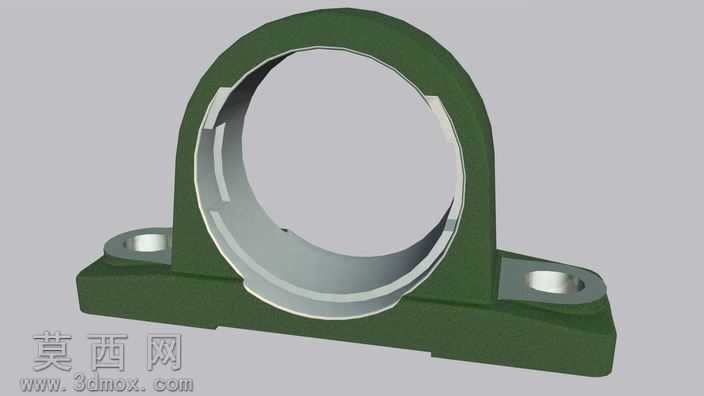

本作品为立式管夹支撑固定座的三维建模设计，整体采用一体化结构设计思路，建模过程中以SolidWorks为核心工具完成全参数化特征构建，首先通过草图绘制勾勒出底部安装法兰的轮廓，对两个安装孔位进行精准的尺寸约束，保证孔位间距、孔径符合常规管线安装的通用标准，随后通过拉伸凸台命令生成带圆角过渡的底座基体，避免直角结构带来的应力集中问题。中部的拱形夹持环是该零件的核心功能结构，建模时采用扫描特征结合薄壁拉伸的方式构建，夹持环的内径尺寸经过参数化校准，可适配对应外径的圆形管线，环体与底座的衔接处做了加厚过渡处理，通过圆角特征优化衔接区域的应力分布，提升零件整体的结构强度，避免夹持受力时衔接位置出现断裂风险。材质渲染阶段选用哑光军绿色工程塑料质感，模拟实际生产中尼龙或增强PP材质的表面效果，调整材质的粗糙度、漫反射参数，还原塑料件细微的磨砂质感，同时添加柔和的环境光与定向光源，渲染出零件在常规光照下的立体效果，清晰展现各部分的结构轮廓与曲面过渡细节。结构设计上充分考虑实际安装使用场景，底部的两个沉头安装孔可适配对应规格的螺栓，将固定座稳固安装在设备基面或墙面，拱形夹持环的开口设计配合配套的上压盖即可完成对管线的抱紧固定，整体结构无冗余特征，各部分壁厚均匀，符合注塑成型的工艺要求，既保证了夹持固定的稳定性，又兼顾了零件生产的工艺可行性，可直接用于管线固定场景的结构验证、装配干涉检查以及后续的工程图导出生产。
