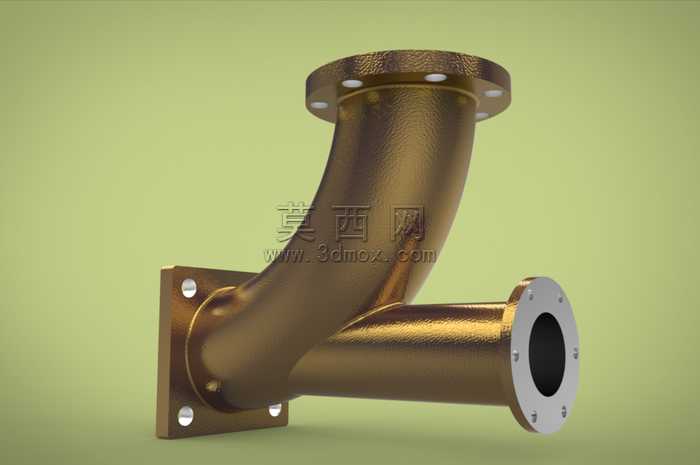

带法兰底座三通式90度管道弯头

该管道弯头三维模型采用SolidWorks2012版本完成参数化建模，整体为三通式90度弯转结构，建模过程以实际工业管道连接的尺寸规范为基准，先绘制弯头主体的中心曲率路径，通过扫描特征生成等壁厚的弯管主体曲面，再对各连接端进行结构细化。模型包含三个连接端口：两个端口为带螺栓孔的圆形法兰结构，法兰盘上的安装孔采用圆周阵列方式均匀排布，孔位间距、法兰厚度、密封面宽度均参照通用管道法兰的标准尺寸设定，保证虚拟装配时的匹配度；第三个端口为方形法兰底座，底座上的四个安装孔采用矩形阵列排布，用于弯头在设备或安装基面的固定支撑。建模过程中对弯管的内外壁曲率做了平滑过渡处理，避免直角转折带来的流体阻力模拟误差，所有棱边均添加了符合工业加工要求的圆角特征，还原实际冲压或铸造管件的工艺细节。材质渲染阶段采用哑光浅灰色工程塑料或金属喷涂质感，通过环境光遮蔽效果突出法兰盘、安装底座与弯管主体的结构层次，对法兰密封面做了轻微的高光处理，区分加工面与非加工面的视觉差异。设计思路围绕管道系统的转向与分流需求展开，兼顾连接稳定性与安装便捷性，模型结构完整无破面，各特征参数可编辑调整，能够直接用于管道布局的装配验证、流体仿真分析的前置建模环节，也可作为五金管件类产品展示的渲染素材，还原工业管件的真实结构形态与安装逻辑。
