汽车麦弗逊式前悬架总成结构设计

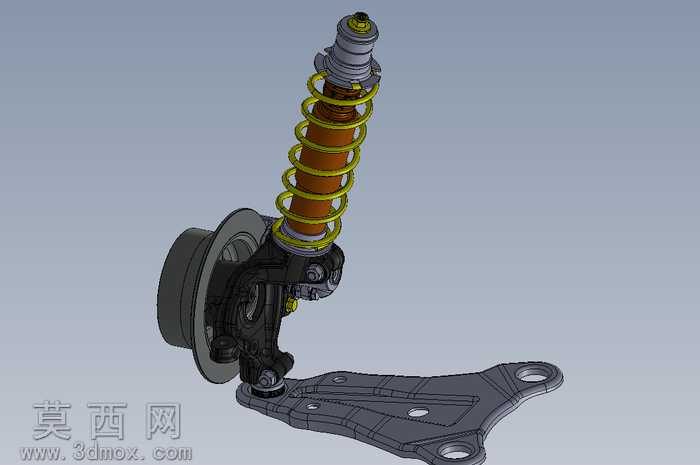

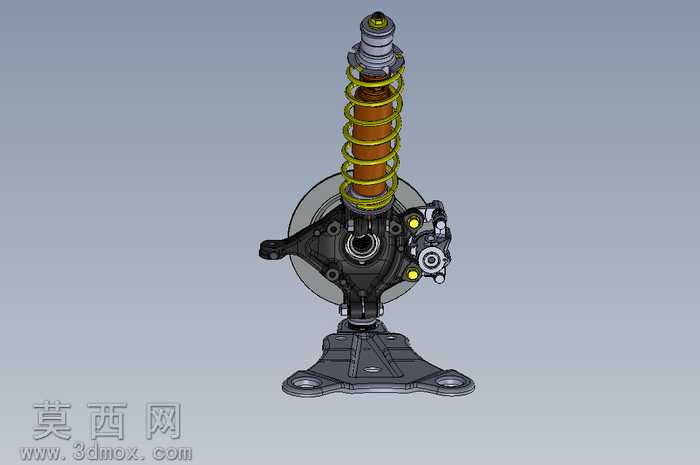

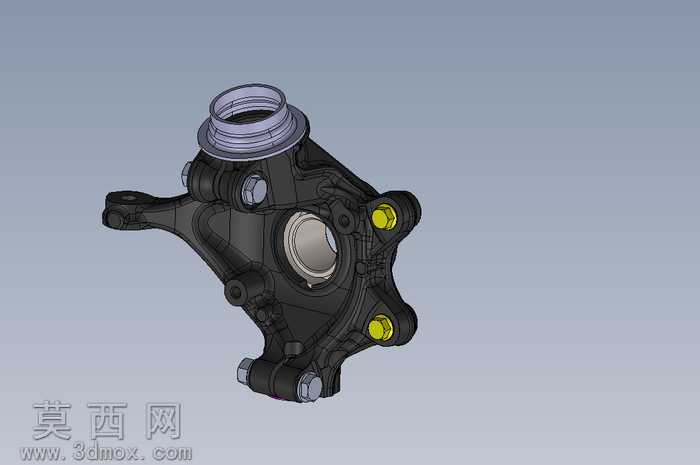

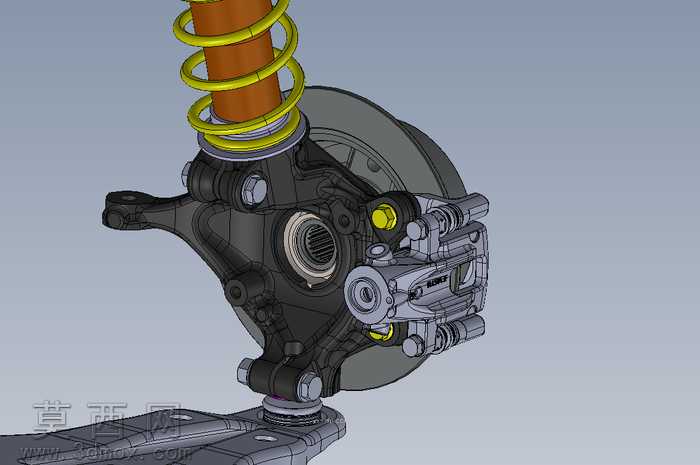

本作品为汽车前麦弗逊悬架总成的三维结构设计，建模过程中严格遵循实车底盘部件的装配逻辑与尺寸比例，对悬架系统的核心组成部件进行了精细化的参数化建模。首先针对减震器总成进行分层构建，从顶部的减震器上座、平面轴承、缓冲块，到中部的阻尼筒芯、防尘套，再到底部的减震器下支座，每一处结构都还原了实物的连接关系，螺旋弹簧部分通过螺旋线扫描生成精准的簧丝结构，还原了弹簧的节距、圈数与端部并紧磨平的工艺特征，弹簧与上下弹簧座的贴合面做了贴合约束处理，保证装配后无干涉错位问题。转向节部分采用实体建模方式，还原了轮毂轴承安装位、刹车卡钳安装凸台、下摆臂连接球头座、转向拉杆连接耳等关键结构，对安装孔位的孔径、孔距、凸台厚度都做了精准的尺寸匹配，同时还原了转向节的加强筋结构，兼顾轻量化与结构强度的设计特征。刹车盘部分还原了通风盘的内部通风道结构、安装螺栓孔位与中心定位孔，刹车卡钳部分还原了卡钳本体、活塞、刹车片、导向销的分体装配结构，可清晰展示制动系统与悬架的集成关系。底部的悬架安装支座还原了与副车架连接的安装点位、螺栓过孔与加强筋结构，各部件之间的连接副都按照实车的运动关系做了约束设置，可直观展示悬架跳动、转向动作时各部件的运动轨迹与间隙变化。建模过程中对不同部件赋予了差异化的材质表现，减震器筒身采用金属烤漆材质，螺旋弹簧采用黄色电泳漆材质，转向节采用铸铝哑光金属材质，刹车盘采用灰铸铁磨砂材质，橡胶缓冲块与防尘套采用黑色橡胶材质，通过材质区分清晰呈现各部件的功能分区。整体设计完整还原了麦弗逊悬架结构紧凑、集成度高的特点，可用于汽车底盘结构教学、悬架运动仿真分析、改装方案验证等场景，各部件的建模精度满足装配干涉检查、工程图导出的使用需求，清晰展现了民用乘用车前悬架的典型结构布局与设计逻辑。
