立式单缸蒸汽机机械结构三维建模

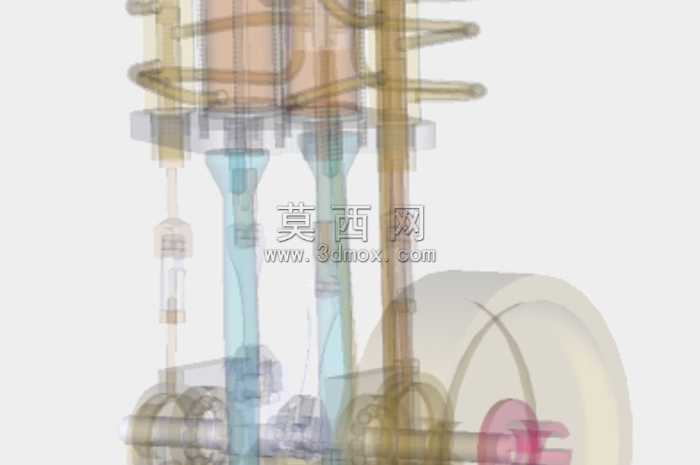

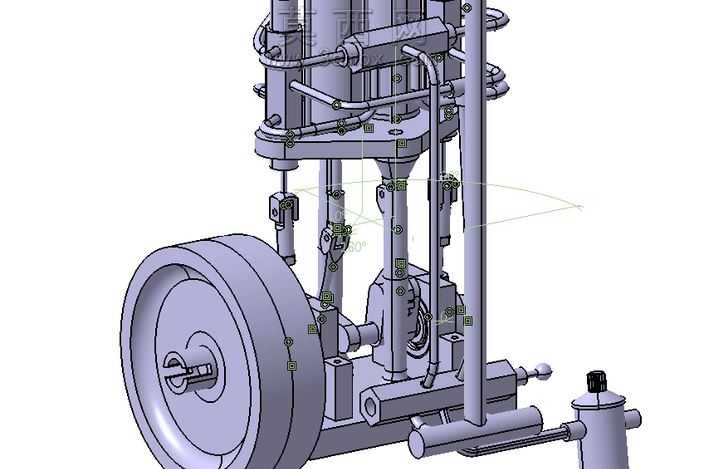

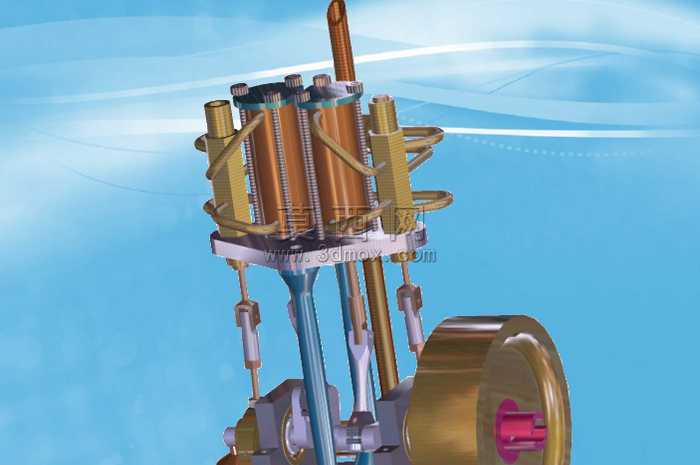

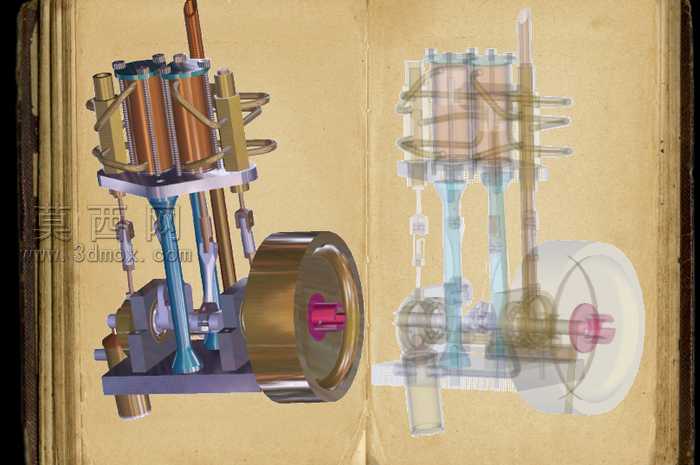

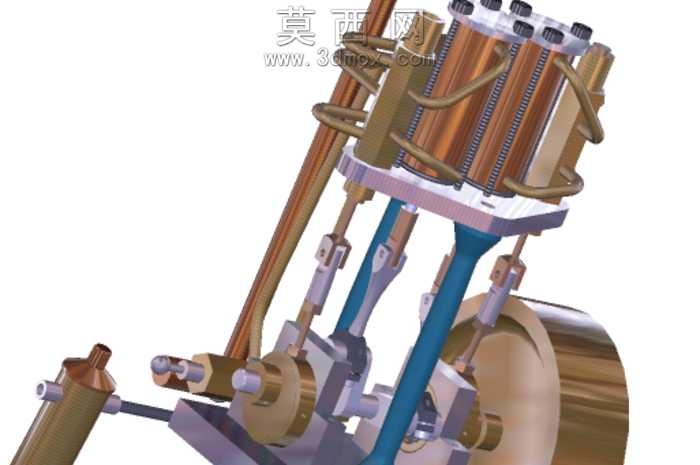

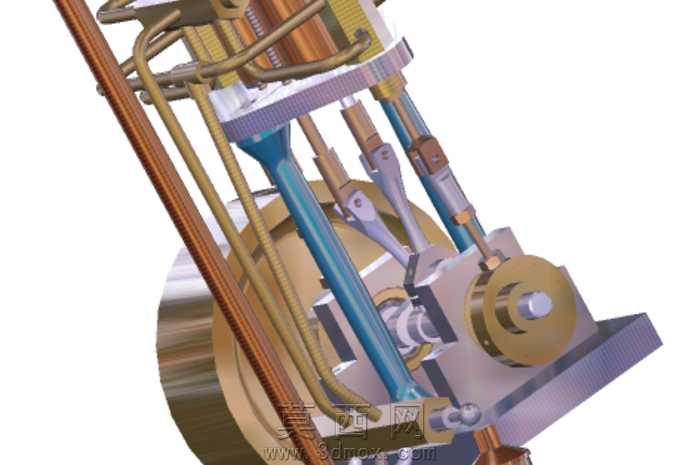

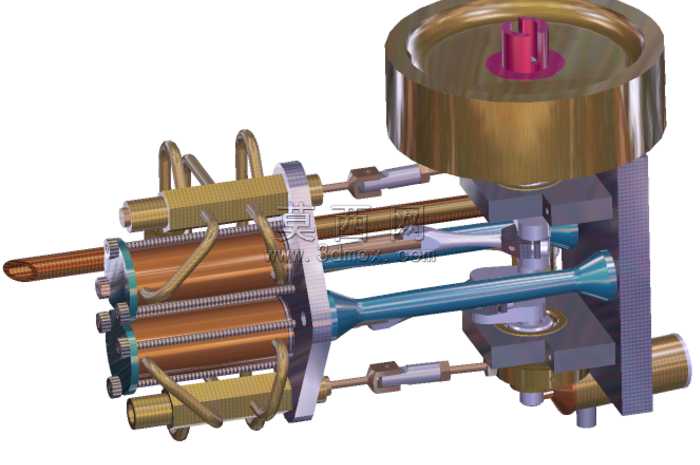

本作品为立式单缸蒸汽机的三维数字化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了传统蒸汽机的核心运行结构。建模阶段采用自底向上的装配设计思路，首先对独立零部件进行逐一建模：针对大尺寸飞轮部件，通过旋转凸台特征生成轮体基体，再对轮毂、轮辐部分做细节切削，保证轮体质心分布符合转动件的动平衡设计要求；气缸部分采用薄壁拉伸特征构建缸体，对缸体内壁、活塞配合面做公差适配的结构处理，预留出活塞往复运动的合理间隙；曲柄连杆机构部分，分别完成曲柄销、连杆体、十字头部件的建模，对铰接位置做同轴度约束的结构设计，保证动力传递过程中无运动卡滞；配气机构的管路、滑阀部件，通过扫掠特征生成弯曲管路，对阀体与管路的连接位置做密封结构的细节还原，同时完成外置储液罐、操作手柄等附属部件的建模，所有零部件的倒角、圆角等工艺细节均做了完整呈现。材质与渲染阶段，针对不同部件的实际材质属性做对应设置：铸铁材质的缸体、飞轮、机架部件，赋予带有细微铸造纹理的哑光金属材质，调整粗糙度参数还原铸铁件的磨砂质感；金属管路、铰接销轴部件，赋予带有轻微反光的钢材材质，对配合面做高光处理凸显机加工的表面精度；密封件、操作手柄的非金属部件，赋予低反光的深色非金属材质，区分不同部件的材质差异。装配阶段严格按照机械装配的约束关系添加配合：气缸与立式机架做同轴、端面重合约束，活塞与缸体做滑动同轴约束，连杆两端分别与活塞销、曲柄销做铰接同轴约束，飞轮与主轴做过盈配合的固定约束，所有运动部件均保留合理的运动自由度，可完整模拟蒸汽机从活塞往复运动到飞轮旋转的动力传递过程。整体建模过程兼顾了结构准确性与外观还原度，既清晰展现了传统蒸汽机的机械传动原理，也通过细节处理还原了老式动力机械的工业质感，可用于机械原理教学演示、复古动力机械结构研究等场景。
