内螺纹连接式蒸汽消音加热结构件

　　这款消音加热构件主要面向蒸汽直接加热的流体管路场景，在食品加工的物料预热、化工反应釜的水浴升温、商用热水系统的即时加热、暖通系统的蒸汽补热等工况中都能见到这类结构的应用。区别于普通的蒸汽直接喷入加热方式，该结构核心要解决的是蒸汽通入水体时产生的强烈水击噪音与振动问题，不少现场工况里，未做消音处理的蒸汽加热管工作时噪音能超过90分贝，不仅带来车间职业健康隐患，长期的水击振动还会造成管路焊道开裂、紧固件松脱等故障。

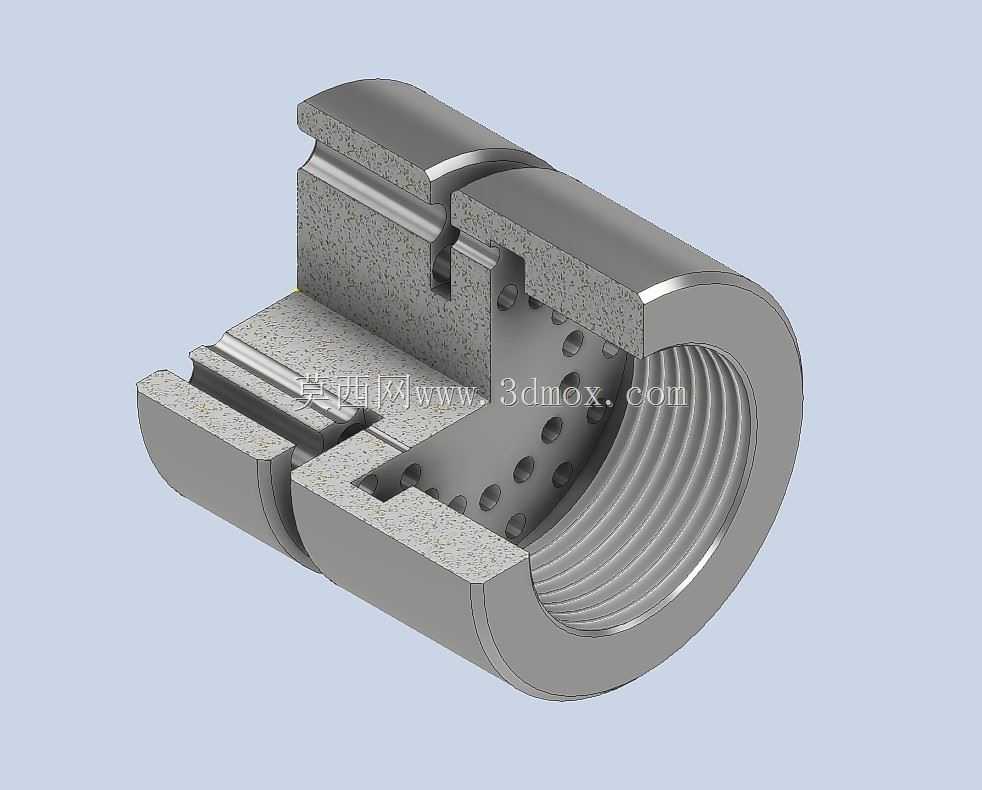

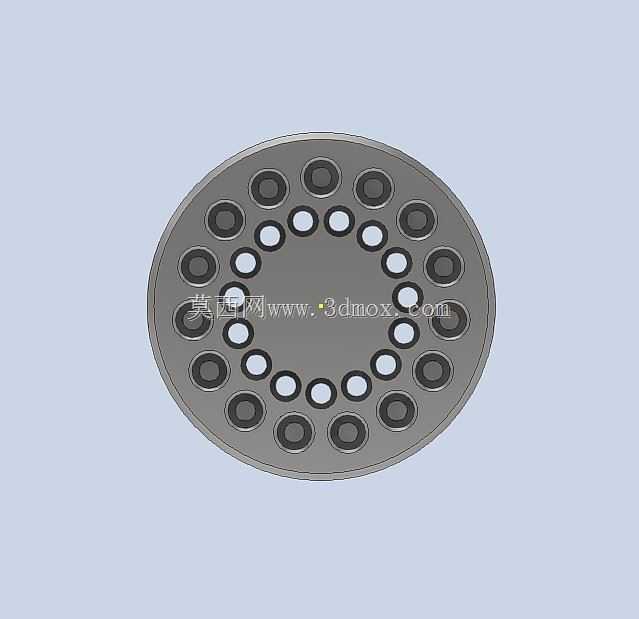

　　从结构设计逻辑来看，该构件采用一端内螺纹的接口形式，可直接与同规格的蒸汽供气管路旋合连接，无需额外焊接转接件，安装时仅需在螺纹处缠绕适配的密封带或加装密封垫片，即可保证高压蒸汽下的密封性能，安装边界完全匹配现有工业管路的螺纹连接标准，不需要对原有管路做额外改造就能替换原有普通蒸汽喷管。构件内部做了多级扩容消音结构，高压蒸汽进入构件内腔后，首先经过一级扩容腔降低蒸汽流速，随后通过腔壁上密布的径向小孔分流，将大体积的蒸汽气泡切割成大量微小气泡，微小气泡在与周围水体接触时不会产生剧烈的体积溃灭，从根源上降低水击噪音的产生；同时分流后的蒸汽与待加热流体的接触面积大幅提升，换热效率比直接喷入的结构提升近三成，能减少蒸汽的无效损耗。

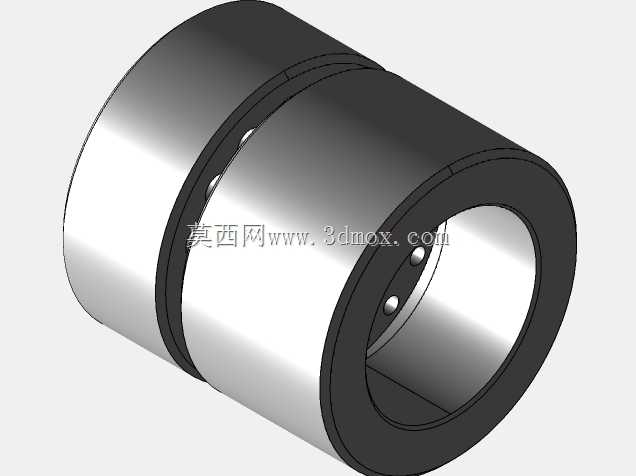

　　构件的外壳采用厚实的金属结构设计，外壁做了防滑的结构处理，方便安装时使用管钳等工具施加拧紧力矩，不会因为管壁过薄造成装夹变形。内部的消音孔排布经过流道仿真优化，避免了局部蒸汽流速过高产生的二次啸叫，同时孔道的倾斜角度做了专门设计，让蒸汽流出时形成平缓的旋流，不会对加热容器的壁面产生直接冲蚀，延长容器的使用寿命。在实际选型时，需要匹配蒸汽管路的公称通径与工作压力，该结构的流通能力可以覆盖常规中小流量的加热需求，安装时要注意蒸汽流向与构件标识方向一致，反向安装会大幅降低消音与换热效果。

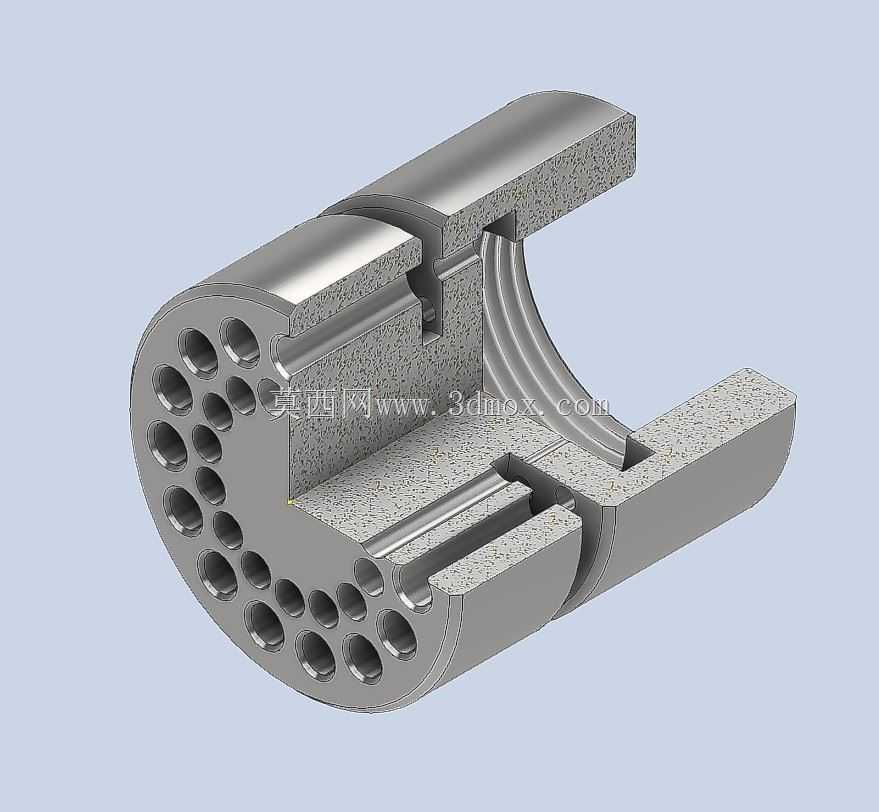

　　从三维建模的角度来看，该构件的建模重点在于内部消音腔的台阶配合精度、内螺纹的标准牙型建模、分流小孔的阵列排布，以及外壳防滑纹理的处理，建模时需要保证各配合面的公差符合管路连接件的通用要求，内螺纹的建模要符合管螺纹的标准参数，避免安装时出现错牙、密封失效的问题；分流小孔的阵列要保证孔位的均匀性，避免出现局部流量过大的问题，同时要处理好孔道与内腔壁面的倒角，减少蒸汽流动时的阻力损失。
