带安装孔平带变速皮带轮传动机构

　　这套带安装支座的平带变速皮带轮机构，是面向中小功率传动场景开发的可调速传动单元，在轻工生产线、小型物料输送设备、台式试验装置、纺织辅机这类需要灵活调整输出转速的场景中适配性极强。区别于固定传动比的皮带传动结构，该机构通过可调整的带轮工作直径区间，实现一定范围内的输出转速连续调节，不需要更换皮带或者带轮就能完成转速匹配，能大幅降低现场调试的拆装工作量。

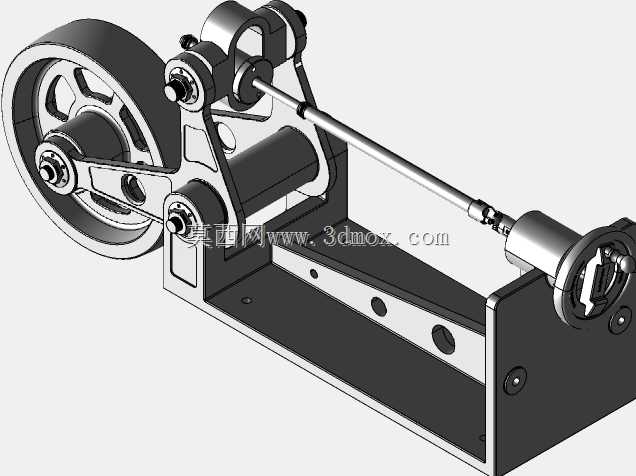

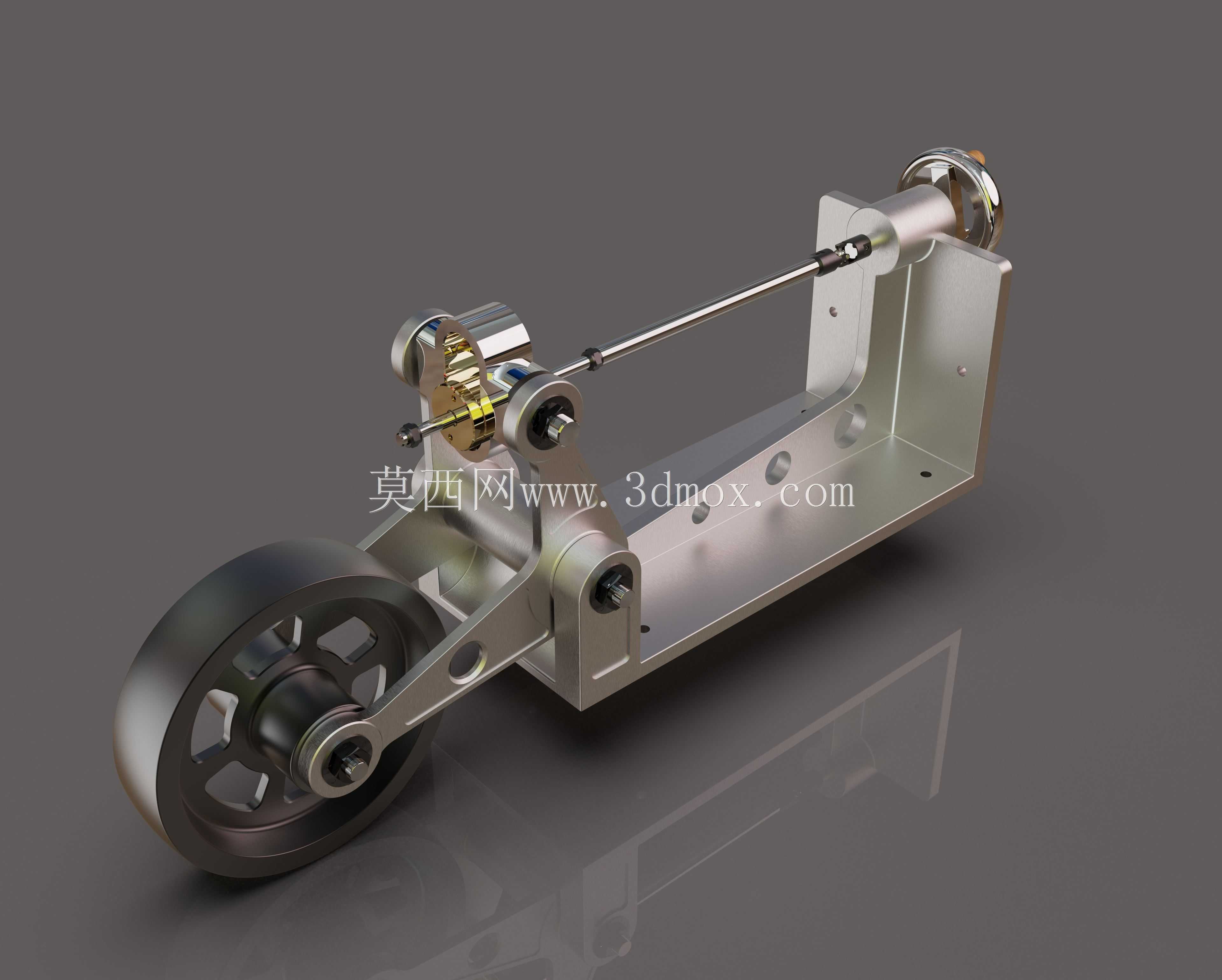

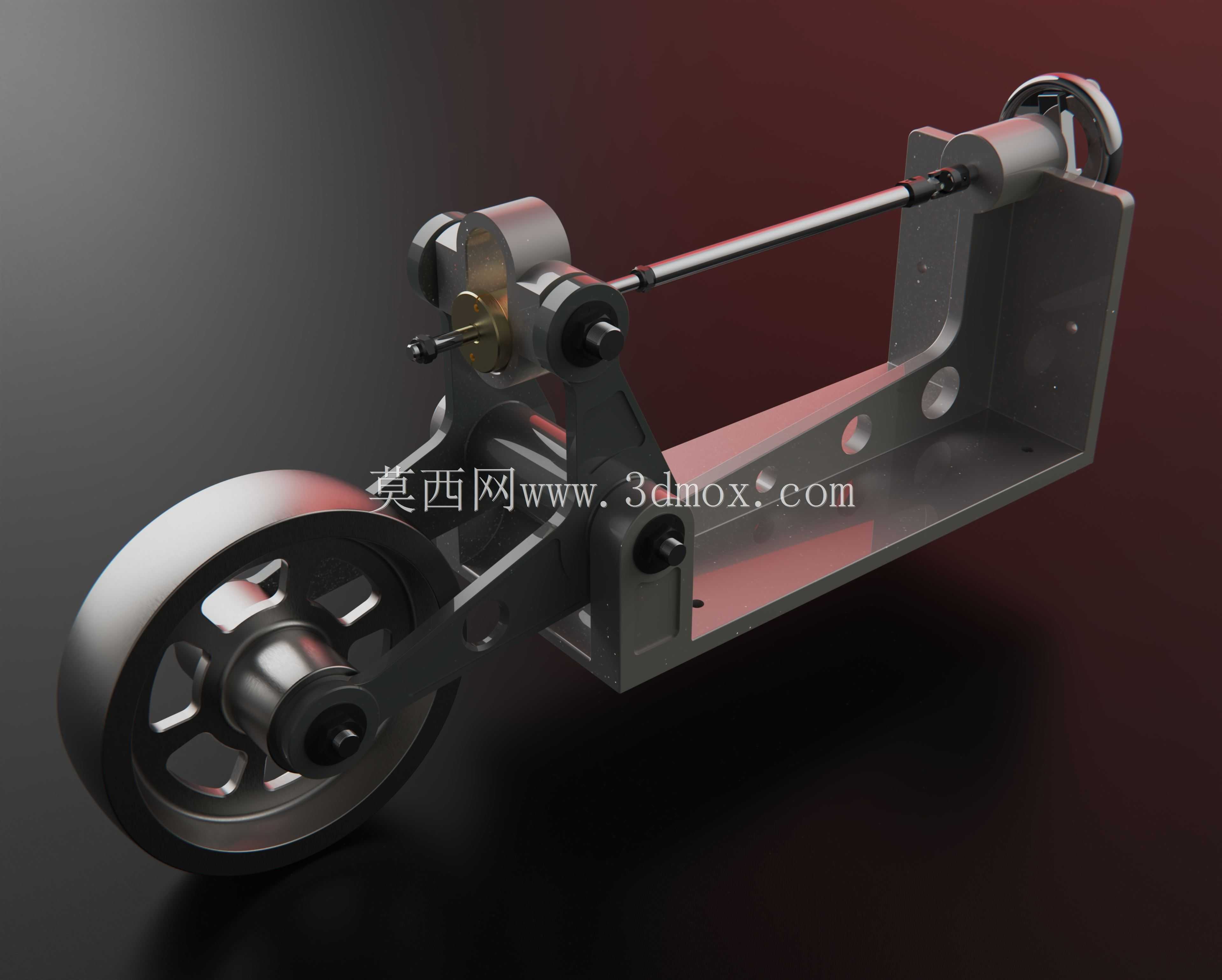

　　从结构设计逻辑来看，整套机构采用一体化折弯成型的安装底板作为承载基体，底板上预留的多组沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装孔的孔位公差按照IT12级控制，既保证安装时的对位容错空间，也能避免长期运行出现连接松动。底板上的轴承支座采用分体式装配设计，输入侧带轮与输出侧手调机构通过光轴连接，轴系两端采用深沟球轴承支撑，轴承位设置有防尘挡圈，可阻挡车间环境中的粉尘、纤维碎屑进入轴承滚道，延长维护周期。

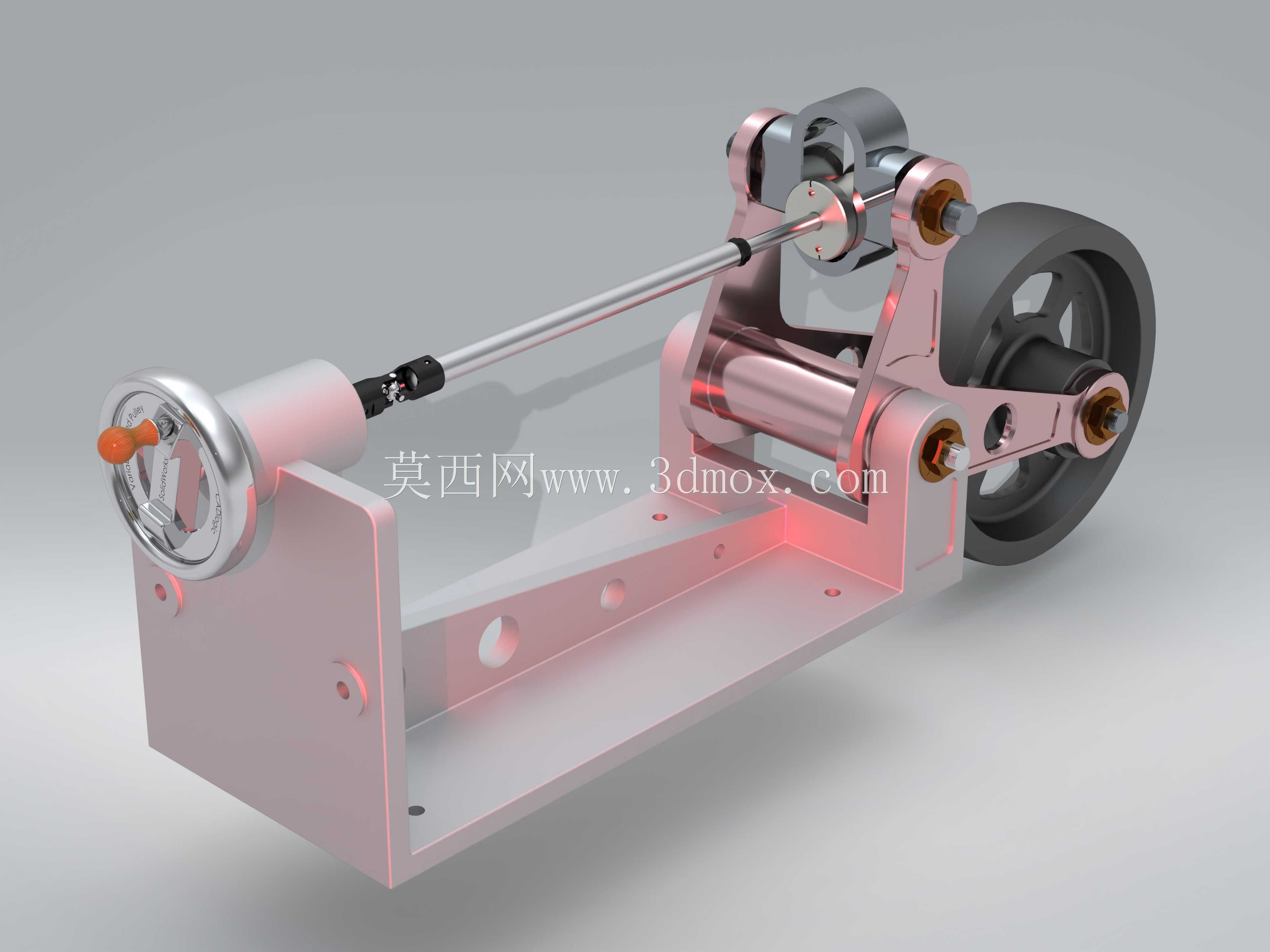

　　手轮调节端设置在机构外侧，操作时转动手轮即可带动轴上的活动带轮片轴向移动，改变平带在带轮上的接触直径，从而调整传动比实现变速，调节行程设置有硬限位结构，避免调节过度导致皮带脱出带轮槽。输出侧配置的大直径从动带轮，采用铸铁材质加工，轮缘做了动平衡校正，平衡等级达到G6.3，可满足最高1500rpm转速下的平稳运行要求，不会出现明显的振动传导到设备主机。

　　安装边界方面，整套机构的横向安装尺寸控制在420mm以内，纵向安装宽度为180mm，安装底板到底板上方最高突出点的垂直高度为165mm，安装时需要在机构外侧预留不小于80mm的手轮操作空间，皮带张紧侧预留30mm的张紧调节余量即可。平带的选型适配厚度为3-5mm的平型传动带，带轮的工作表面做了滚花处理，可提升皮带与带轮之间的摩擦力，降低传动打滑的概率，相比三角带传动，平带在该结构下的传动效率可提升5%左右，运行噪音也更低。

　　在实际应用中，该机构可直接对接0.75kW以下的驱动电机输出端，不需要额外加装过渡传动件，输出端可直接连接负载主轴或者通过联轴器对接其他传动单元。机构的所有转动配合面都预留了润滑注油孔，日常维护时不需要拆解结构，即可通过注油孔向轴承配合面加注润滑脂，降低运维难度。支座上设置的长条形调节孔，可在安装时微调整套机构的轴向位置，方便与驱动端、负载端的轴系对中，减少轴系偏载带来的轴承磨损问题。

　　针对不同工况的适配需求，该结构的带轮片可根据传递扭矩的大小更换不同材质，常规工况下采用45号钢表面发黑处理即可满足使用要求，在有腐蚀介质的场景下可更换为不锈钢材质带轮，安装底板也可根据需求做镀锌或者喷塑处理，提升环境耐候性。整套结构的设计没有采用复杂的异形零件，所有加工件都可通过常规的车、铣、折弯工序完成加工，加工成本可控，备件替换难度低，适合小批量设备配套使用。
