Dynamixel AX-12A舵机配套安装车轮结构件

　　这款车轮结构件是专为Dynamixel AX-12系列数字舵机配套设计的行走执行端部件，主要应用在Bioloid仿生机器人套件、小型轮式教育机器人、桌面级移动巡检平台、双足/轮足复合式机器人的行走单元中，作为舵机动力输出到行走接触面的核心转接承载部件，解决标准舵机输出盘与行走轮之间的安装适配问题，避免自行设计轮体时出现的同轴度偏差、安装孔位错位、连接强度不足等常见工程问题。从实际使用场景来看，这类轮件常被用于高校机器人工程专业的教学实训平台、青少年机器人竞赛参赛装置、小型室内AGV原型机的行走端，适配1:12至1:8比例的小型机器人底盘，单轮额定承载可覆盖1-3kg的整机重量区间，满足桌面级移动装置的负载需求。

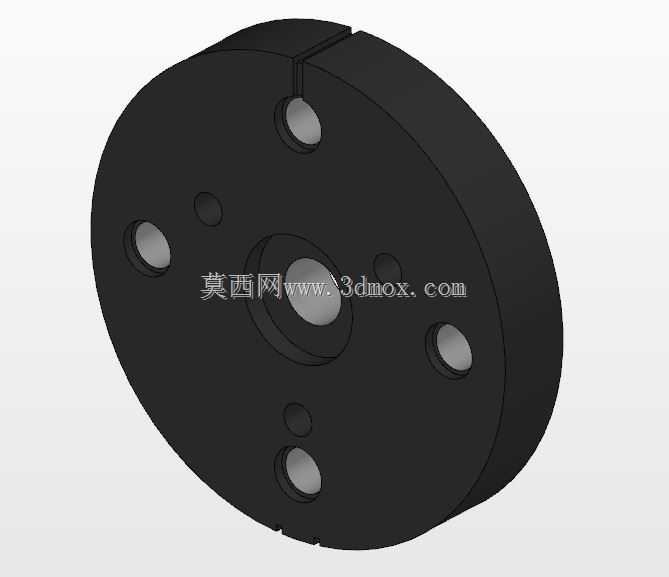

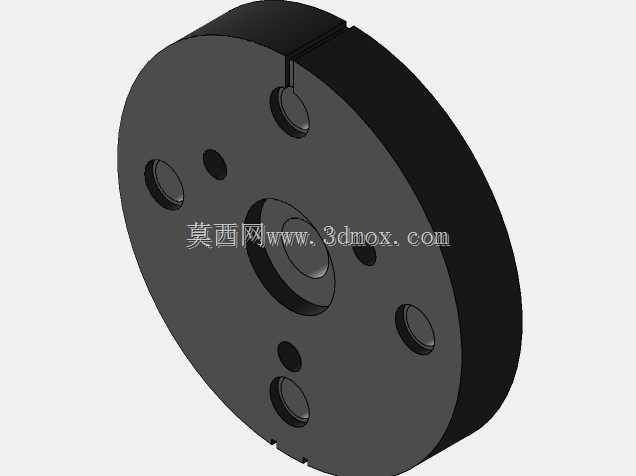

　　设计层面上，这款轮件采用盘式同轴结构，中心设置与AX-12A舵机输出轴花键完全匹配的定位沉孔，保证动力输出时的同轴度，减少舵机运转时的径向跳动，避免舵机输出轴承受额外的径向弯矩，延长舵机的实际使用寿命。轮体端面均匀分布的多个通孔，分别对应舵机输出盘的标准安装孔位，可直接使用M2规格的盘头螺丝完成紧固连接，无需额外制作转接法兰，安装时无需复杂工装定位，将舵机输出轴对准中心沉孔压入后，对齐孔位锁入螺丝即可完成装配，大幅缩短机器人组装时的调试周期。轮体侧面开设的轴向窄缝，是为了适配不同厚度的轮胎包覆层设计的张紧结构，当套装橡胶防滑胎皮时，窄缝可提供微小的形变余量，让胎皮与轮体贴合更紧密，避免机器人急停、转向时胎皮与轮体之间出现打滑位移，保证行走精度。

　　从安装边界来看，轮体整体为薄型圆盘结构，轴向厚度控制在与舵机输出端突出长度匹配的范围内，安装后不会与舵机本体、底盘安装支架产生运动干涉，轮体外径适配Bioloid套件的标准胎皮尺寸，轮缘处做了微小的倒角处理，方便胎皮的套装拆卸，也能避免轮体边缘锐边在装配时割伤操作人员、划破胎皮。端面上除了主安装孔之外的几个小直径盲孔，是为了兼容其他规格的舵机输出盘预留的扩展安装位，可根据实际选型需求选择对应的孔位进行固定，无需重新加工轮体，提升了部件的通用适配性。

　　在功能特性上，这款轮件采用一体化实心结构设计，整体为等厚度盘式构型，运转时动平衡表现优异，在舵机最高转速输出时不会出现明显的轮体抖动，保证小型机器人行走时的姿态稳定，尤其是在做直线行走、定点转向等动作时，不会因为轮体本身的质量分布不均导致行走轨迹出现偏差。轮体与舵机连接的接触面做了平整化处理，锁附螺丝后可与舵机输出盘完全贴合，不会出现安装间隙，避免正反转切换时的回程空程，提升动力传递的响应速度，这一点对于需要精准控制行走位移的竞赛类机器人来说尤为重要，可减少里程计计算时的累计误差。

　　实际选型使用时，需要注意轮体的安装孔位仅适配标准花键输出的AX-12系列舵机，若搭配其他型号舵机使用，需要确认中心孔直径与安装孔的节圆直径是否匹配，避免出现无法安装的问题。轮体本身的材质设计适配常见的PLA、ABS等3D打印工艺，也可采用尼龙材质机加工制作，不同材质可对应不同的负载需求，日常教学场景下使用3D打印件即可满足强度要求，工业场景下做原型验证时可选用机加工尼龙件提升耐磨性能。轮体的中心沉孔深度经过精准计算，安装后舵机输出轴的端面刚好与沉孔底部贴合，不会出现顶死或者安装不到位的情况，锁附螺丝时建议对角逐步拧紧，避免轮体安装偏斜导致的运转卡顿。
