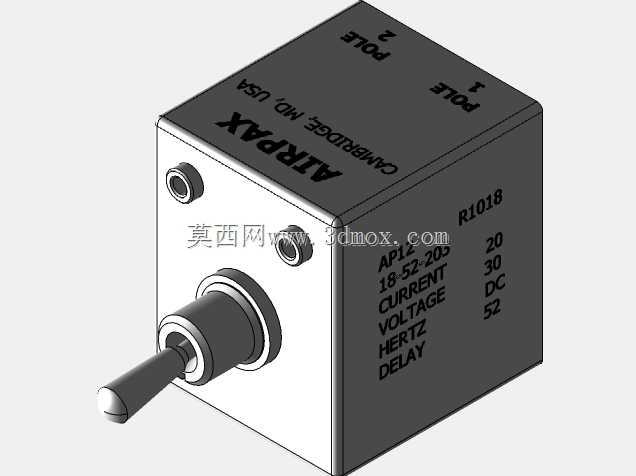

两极AP12拨动式断路器结构设计

　　在低压直流配电系统的柜内布线、小型工控设备供电回路、车载电子供电支路等场景中，这类两极拨动式断路器是承担回路过载、短路保护的核心元件，同时兼具手动分合回路的操作功能，无需额外搭配隔离开关，单器件即可完成回路保护与手动通断操作，大幅缩减柜内安装空间占用。从实际使用场景来看，这类器件常被部署在通讯基站室内单元供电侧、工业控制信号柜直流供电支路、小型移动作业设备的电源输入端，应对直流工况下的故障电流分断需求，相比交流断路器，其灭弧结构针对直流电弧无过零点的特性做了适配，能够在故障电流出现时快速拉断电弧，避免故障扩大烧毁后端敏感器件。

　　从产品功能特性来看，该款两极断路器采用同步拨杆操作结构，单拨杆动作即可同时控制两路供电回路的通断，避免单极分断导致的回路带电隐患，拨杆的操作行程做了阻尼优化，手动操作时具备清晰的分合档位反馈，不会因设备运行振动出现误脱扣或误合闸情况。器件本体的外壳采用金属封装结构，相比塑料外壳的同规格断路器，具备更好的抗冲击、抗电磁干扰能力，适合在存在一定振动、电磁环境复杂的工业场景中使用，外壳表面的参数标识采用激光蚀刻工艺，长期使用不会因摩擦、油污侵蚀出现标识模糊的问题，方便运维人员现场核对器件额定参数。

　　在设计思路层面，建模过程中首先还原了器件的安装配合边界，本体采用方正的立方体结构，两侧预留的安装凸台带有标准安装孔位，可直接通过螺丝固定在设备面板或安装导轨的适配支架上，拨杆伸出本体的长度经过尺寸校核，既保证足够的操作力矩施加空间，又不会因伸出过长导致外力误碰触发分断。本体上的接线端子位置做了沉台设计，接线完成后导线端头不会突出本体外轮廓，避免多器件并排安装时出现线间绝缘距离不足的问题。内部结构的建模还原了脱扣机构、触头组件、灭弧腔的相对位置关系，拨杆与内部脱扣机构的联动行程做了运动仿真校核，保证拨杆在分合位置时内部触头的接触压力、开距都符合低压电器的设计规范，不会出现虚接、分断不到位的情况。

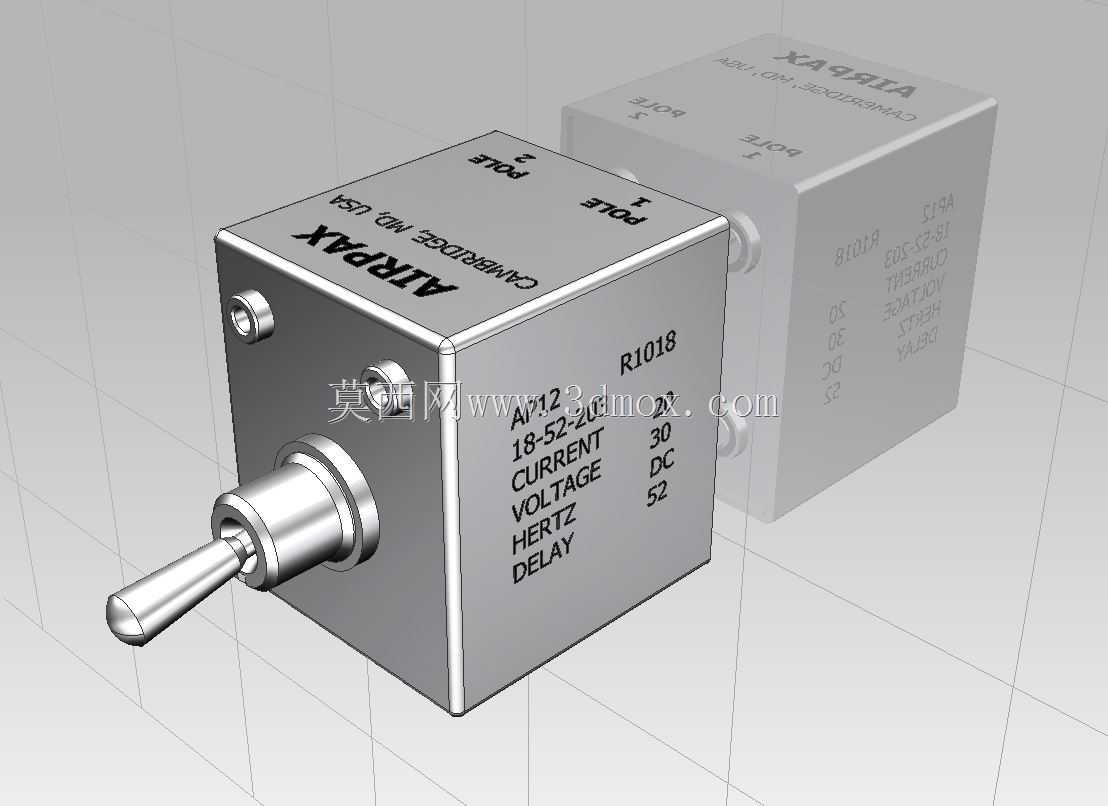

　　从外形尺寸与安装边界来看，该断路器本体为规整的立方结构，各棱边做了小倒角处理，去除加工锐边的同时避免安装时划伤操作人员，本体的宽度、高度、深度尺寸适配标准的小型电气安装位，两极的回路间距符合低压电气的绝缘爬电距离要求，即使在潮湿、多粉尘的工况下，也能保证两极之间、极与安装面板之间的绝缘可靠性。拨杆的操作端做了圆弧过渡处理，手动操作时的触感更好，长时间操作也不会出现硌手的问题。安装孔的位置公差按照工业器件安装标准设定，可兼容同规格不同品牌断路器的安装位替换，无需重新在安装面板上打孔，降低设备运维时的器件替换成本。建模过程中对所有配合面的尺寸做了公差匹配，比如拨杆与本体伸出孔的配合间隙控制在合理范围，既保证拨杆动作顺畅无卡滞，又不会因间隙过大导致粉尘、水汽进入器件内部影响机构寿命。
