教学用机械夹紧定位副装配结构

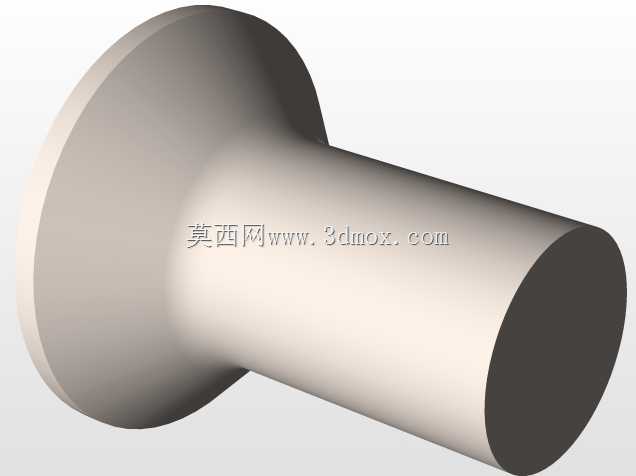

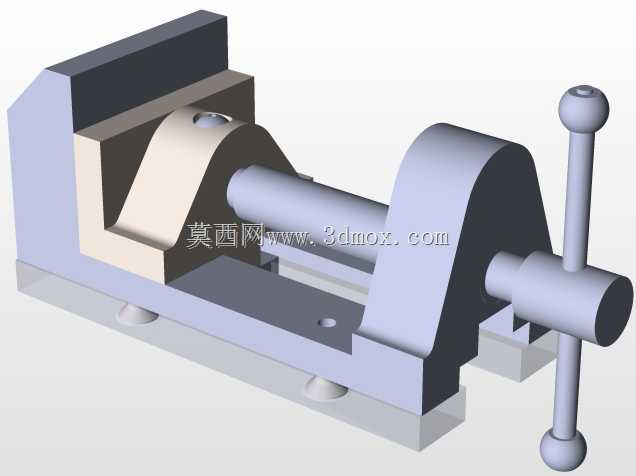

　　这套手动夹紧定位副装配结构，主要面向机械装调实训、基础工装原理教学场景设计，也可作为小型工位上的轻型工件夹持单元使用，整体结构完全采用机械传动实现锁紧与释放，无需外接动力源，适合在无气源、电源的实训台、手工修配工位上完成薄型、小型零件的装夹固定作业。从实际使用场景来看，这类结构常出现在职业院校的机械装配实训课程中，学生可通过拆解、重组这套结构，理解滑动配合、螺纹传动、限位约束的实际装配逻辑，也能直观掌握手动夹紧机构的力传递路径，相比纯理论的图纸讲解，实体装配结构能让学习者快速建立空间装配关系的认知，避免出现图纸与实物对应偏差的问题。在功能特性上，这套结构采用侧置摇柄驱动的螺杆传动结构，

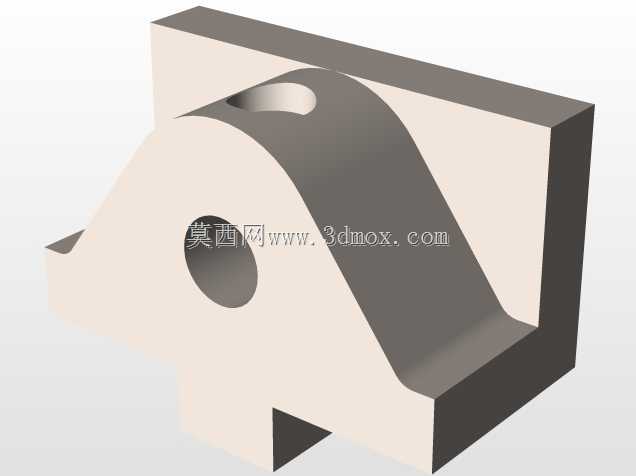

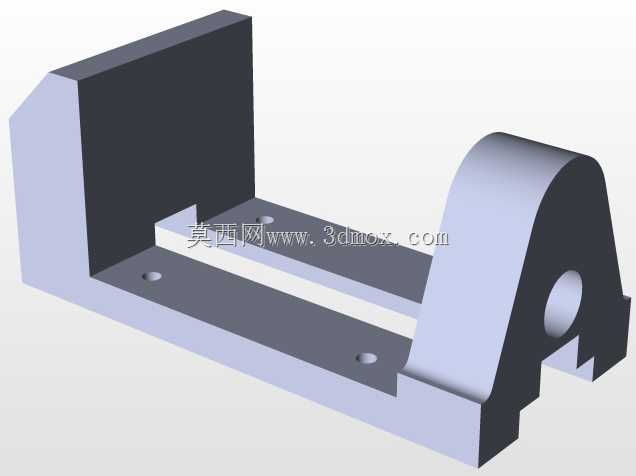

　　摇柄转动时带动活动夹块沿底座的导向槽做直线往复运动，配合固定夹块的V型定位面，可对圆柱形、矩形截面的小型工件实现对中夹紧，夹紧行程范围内无需额外调整垫块，活动夹块与导向槽之间采用间隙配合设计，既保证滑动过程无卡滞，又能控制夹块的摆动量在0.02mm以内，避免夹紧时工件出现偏斜。固定端夹块与底座采用一体式铣削加工成型，消除了装配接缝带来的定位误差，夹块的夹持面做了细网纹滚花处理，增大与工件接触面的摩擦力，防止夹紧后工件受切削力、打磨力作用出现滑移。设计思路上，这套结构优先考虑了装配工艺性与教学演示的直观性，所有零件均采用常见的机加工艺即可完成加工，底座的导向槽采用矩形截面设计，相比燕尾槽加工难度更低，学生在实训过程中可独立完成铣削、

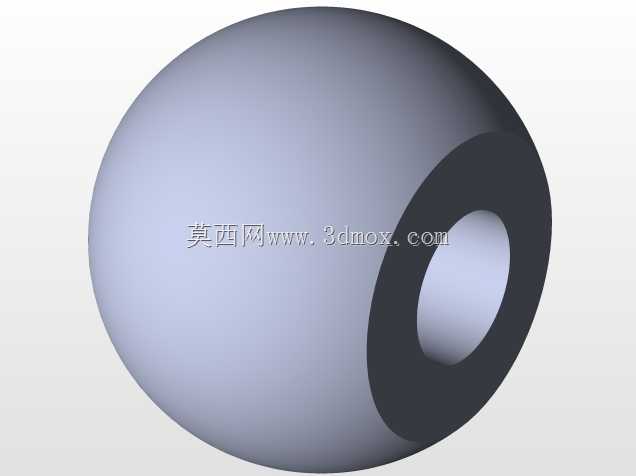

　　钻孔、攻丝等工序的零件加工，再完成整机组装，能覆盖从零件加工到装配调试的全流程实训内容。螺杆与活动夹块之间采用台阶轴肩限位，螺杆转动时仅传递轴向推力，不会带动活动夹块同步转动，避免夹块转动刮伤工件表面，螺杆的尾端设置了限位挡圈，防止摇柄转动超程时螺杆从底座螺孔中脱出，提升了操作的安全性。从外形尺寸与安装边界来看，整套结构整体占用空间较小，底座采用平底设计，底部预留了四个沉头安装孔，可通过M6螺栓直接固定在实训台、木质工作台或者小型工装平板上，安装孔的孔距采用标准整数尺寸，适配多数实训平台的T型槽间距，无需额外制作过渡连接板。活动夹块的最大开合距离可满足常规小型零件的装夹需求，摇柄的转动半径经过优化，操作时不会与底座边缘、

　　工作台面发生干涉，单手即可完成夹紧与松开操作，摇柄的握持端做了滚花处理，手动操作时不易打滑。在装配精度控制上，导向槽与活动夹块的配合面、螺杆轴线与导向槽的平行度是这套结构的核心装配精度要求，装配时需先修配导向槽的配合间隙，保证活动夹块滑动全程无卡顿，再调整螺杆的安装位置，确保螺杆轴线与夹块运动方向同轴，避免夹紧时出现夹块偏摆、夹紧力不均的问题。整套结构没有易损的弹性元件、密封元件，长期实训使用过程中仅需定期在导向槽、螺杆螺纹处涂抹润滑脂即可维护，使用寿命长，维护成本极低，非常适合高频次拆装、反复操作的教学场景使用。
