工业概念课程用带基座框型容纳组件结构

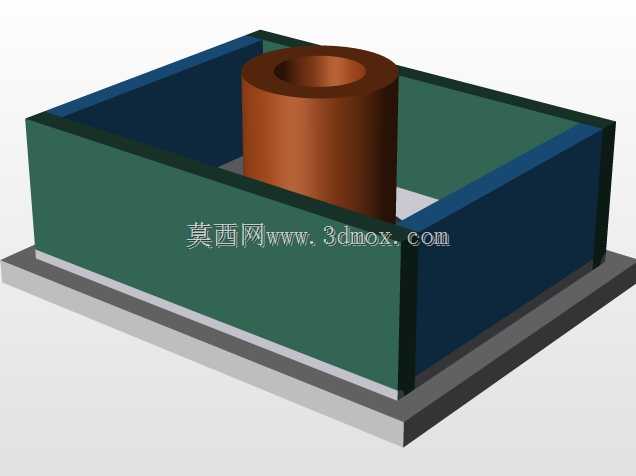

　　该结构件是工业设计概念课程实操环节产出的实体功能组件，核心应用场景覆盖小型工位物料定位、教学演示装配、简易工装承载等多个实操场景，区别于常规量产工业零件，其设计逻辑完全围绕概念验证阶段的快速装配、易观测、低加工成本需求展开。从实际用途来看，外围绿色框体形成的半开放围合空间，可对放置于内部的柱状零件形成周向限位，底部灰色平板基座承担整体承载与安装对接功能，内部棕色带通孔柱状件可作为小型轴类零件的定位衬套使用，三者配合可完成小型柱状工件的临时固定、工位周转定位，也可作为装配教学中的基础组合单元，帮助学习者理解围合限位、基座承载、衬套定位的基础机械结构逻辑。从功能特性上看，框体采用直角围合结构，四个侧壁厚度均匀，既保证了周向的结构刚性，

　　避免限位过程中侧壁受挤压变形，又预留了足够的内部操作空间，方便取放内部零件；基座尺寸略大于框体外轮廓，向外延伸的边沿可作为安装定位的基准面，可通过螺栓或者粘接方式固定在工作台面或者工装板上，延伸边沿的宽度经过测算，既不会过多占用安装面空间，又能保证固定后整体的抗倾覆能力；内部柱状衬套采用同轴通孔设计，通孔直径可适配对应直径的小型轴类零件，衬套高度低于框体侧壁高度，可保证轴类零件插入后不会高出框体上沿，避免周转过程中发生磕碰。设计思路上完全遵循概念验证阶段的快速迭代逻辑，所有棱边均做了小尺寸倒角处理，既避免加工过程中出现锐边伤人的问题，也减少了3D打印或者快速铣削加工时的应力集中问题，各零件之间的配合间隙预留了快速成型工艺的公差余量，

　　不需要高精度加工即可完成顺畅装配，框体与基座之间采用平面贴合的装配方式，没有设计复杂的卡扣或者螺纹结构，降低了小批量试制的加工难度，学习者可快速完成拆装，理解不同零件的功能分工。外形尺寸方面，整体基座为正方形平板结构，边长控制在小型工装常用的100mm量级范围内，整体高度不超过60mm，属于桌面级小型组件，安装边界完全控制在基座外轮廓范围内，不需要额外预留周边操作空间，可直接放置在标准工位台的任意平整区域使用，内部框体的内轮廓尺寸比衬套的最大外轮廓大20mm左右，预留的间隙可方便使用者徒手调整衬套位置，也可根据实际使用需求更换不同内径的衬套，适配不同直径的轴类零件定位需求。结构设计上没有冗余的装饰特征，所有结构特征均服务于实际功能，

　　框体侧壁厚度控制在5mm左右，在采用PLA或者树脂材料3D打印时可保证足够的结构强度，不会因为侧壁过薄发生断裂，基座厚度控制在8mm左右，可承受内部放置零件的重量而不发生弯曲变形，衬套的壁厚均匀，通孔的同轴度公差控制在概念验证允许的范围内，可满足教学演示和临时工装的使用精度要求。该结构的设计逻辑完全贴合工业设计入门阶段的教学需求，没有套用复杂的工业标准件结构，而是从最基础的围合、承载、定位三个核心功能出发，拆解为三个独立的可装配零件，让学习者能够直观理解机械结构中不同功能单元的拆分逻辑，同时整体尺寸控制合理，可适配桌面级3D打印机的成型尺寸，不需要拆分打印即可一次性完成单个零件的加工，非常适合课程作业的快速试制与功能验证。
