推拉式快速夹钳压紧锁紧机构

　　这套手动推拉式压紧锁紧机构，是工装夹具领域应用极广的标准功能部件，在焊接工装、装配治具、检具定位、木工加工固定、电子元器件压合工位都能见到同类结构的身影，核心作用是通过手动操作实现工件的快速压紧与松脱，替代传统螺栓压紧的繁琐操作，大幅提升工位上下料的作业效率。从结构设计逻辑来看，整套机构采用平面连杆的死点锁紧原理，操作手柄扳动到极限位置时，连杆机构越过传动死点，此时即使压紧端受到工件的反向反推力，机构也不会自行松脱，无需额外增加锁止结构就能保证压紧状态的可靠性，只有反向扳动手柄时才能解锁松开工件，这种设计经过了数十年工业场景的验证，锁紧稳定性完全能满足常规工装的使用要求。整套部件的安装基准是底部的L型安装支架，

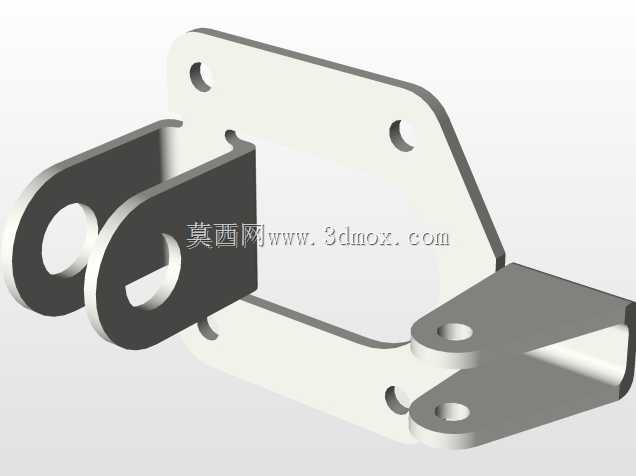

　　支架底板开设两个长圆形安装孔，安装时可以根据工位实际布局微调固定位置，降低安装面的孔位加工精度要求，支架立板作为整个传动机构的承载基体，所有转轴、传动连杆、导向套都集成在这块立板上，集成化的设计减少了零散部件的装配工作量，用户拿到成品后只需通过底部安装孔固定在工装基板上即可投入使用，无需自行组装零散传动零件。传动端的推杆采用圆柱导向结构，导向套内嵌在立板的安装孔内，推杆表面做了硬化处理，长期往复推拉也不会出现导向面磨损导致的卡滞问题，推杆前端预留了标准的外螺纹连接段，可以根据实际压紧需求更换不同形式的压头，比如橡胶压头、平压头、钩形压头，适配不同材质、不同形状的工件压紧需求，避免压伤工件表面或者出现压接位置错位的问题。

　　操作手柄采用酚醛树脂材质包覆，表面做了防滑纹理设计，操作人员扳动时手感舒适，长时间操作也不会出现硌手的问题，手柄的力臂长度经过优化，只需要很小的扳动力就能输出足够的压紧力，普通操作人员单手即可完成锁紧和松脱操作，无需借助额外的加力工具。从安装边界尺寸来看，整套机构在锁紧状态下，手柄处于斜向下的收拢位置，不会占用过多的工位上方操作空间，推杆的伸缩行程可以满足常规厚度工件的压紧需求，当需要更大行程或者更大压紧力时，也可以通过调整连杆的铰接孔位来适配特殊工况。在实际产线应用中，这类夹钳经常成组使用，比如在钣金焊接工装上，多个夹钳分别固定钣金件的不同边位，保证焊接过程中工件不会出现移位变形；在电子产品装配工位，夹钳用来固定PCB板或者壳体，

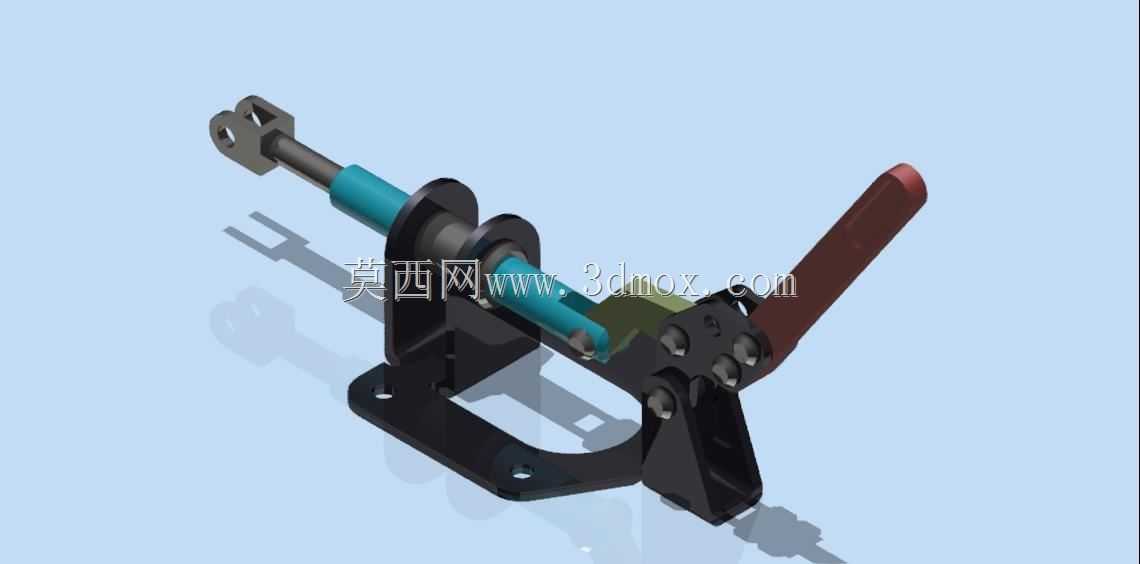

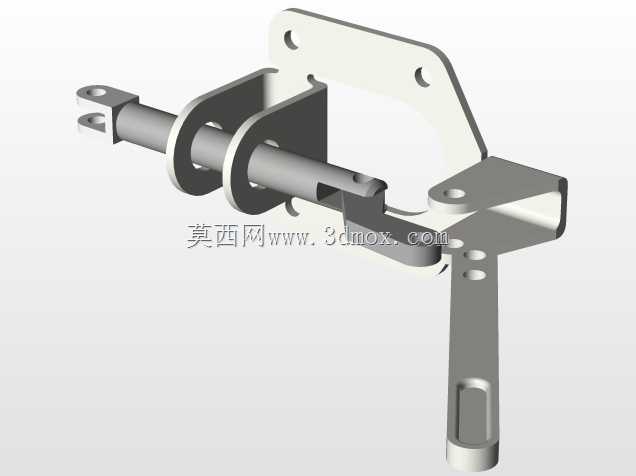

　　方便操作人员完成螺丝锁付、配件组装等工序；在木材加工场景，夹钳可以快速固定待切割、待打磨的木料，替代传统的F夹、G夹，操作效率提升数倍。设计这套结构的三维模型时，重点还原了连杆铰接处的配合间隙、导向套与推杆的配合公差、安装孔的位置精度，所有转轴位置都预留了标准的卡簧安装槽，和实际量产的零件结构完全一致，导入到三维装配环境中可以直接用来做工装的布局设计，也可以通过干涉检查功能验证夹钳在锁紧、松脱两个状态下和周边工件、工装部件的位置关系，避免实际加工装配时出现运动干涉。和气动、液压压紧机构相比，这种手动夹钳不需要外接气源、油路，也不需要配套控制阀、管路等附件，成本更低，安装更灵活，在小批量生产、频繁换型的工位上适用性更强，不会因为气源压力波动出现压紧力不足的问题，维护也极其简单，只需要定期在铰接转轴位置滴注少量润滑油，就能保证数年的无故障使用。
