重载平板式定向脚轮结构设计方案

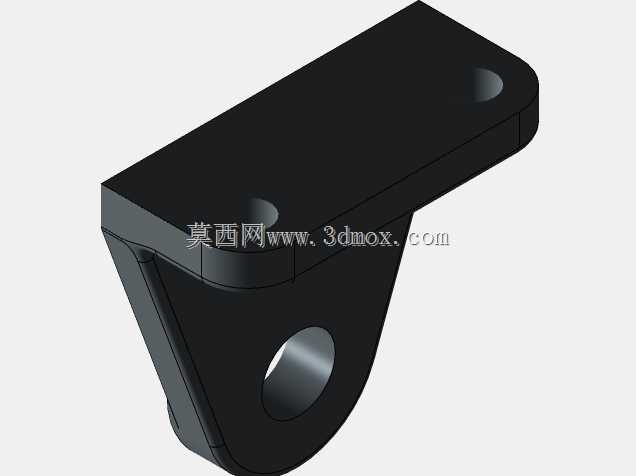

　　在车间物料周转台车、重型设备移动基座、自动化线边接驳工装的设计过程中，行走支撑部件的选型往往直接决定整套设备的移动顺畅度与长期使用可靠性，这款平板安装式定向脚轮，就是针对中重载平面移动场景开发的支撑行走组件。从结构组成来看，整套组件分为安装顶板、连接支架、滚轮本体、轮轴紧固件四个核心部分，安装顶板采用矩形平板结构，四个角位预留螺栓过孔，可直接通过螺栓与设备底部的安装面锁紧固定，不需要额外设计转接支架，能大幅降低设备底部的安装结构复杂度。顶板与滚轮支架之间采用刚性铆接固定，没有转向回转结构，这一设计定向性极强，在长距离直线移动的场景下不会出现轮体偏摆、走偏的问题，相比万向脚轮，定向结构的抗侧向冲击能力更强，适合用在设备的固定行走端，

　　搭配万向轮使用时能保证整套移动设备的行进轨迹可控。滚轮部分采用高耐磨的复合材质轮面，轮芯为金属支撑结构，中间镶嵌自润滑轴承，直接穿入支架两侧的安装耳孔通过螺栓锁紧，轮面的弧度经过优化，与地面接触时为窄带面接触，既能保证足够的承载接触面积降低单位面积压强，又能减少滚动过程中的摩擦阻力，推动时不会出现卡顿感。设计过程中需要重点关注安装边界的匹配，首先是顶板的安装孔位间距，要和设备底部预设的安装梁开孔尺寸对齐，避免现场安装时出现孔位错位需要重新打孔的问题；其次是整体安装高度，也就是顶板底面到滚轮最低点的垂直距离，这个尺寸直接决定设备整体的离地高度，在多轮配套使用时，必须保证所有脚轮的安装高度公差控制在极小范围内，

　　否则会出现个别脚轮悬空不受力，其余脚轮过载的情况，长期使用会导致轮体提前损坏。另外支架两侧的安装耳板平行度是加工过程中的关键管控点，如果耳板出现偏斜，轮轴穿入后滚轮会出现轴向卡滞，滚动时阻力骤增，还会出现单侧轮面异常磨损的问题。从应用场景来看，这类定向脚轮常被用在重型工具柜、固定式周转料架、生产线旁的工件转运台车、大型焊接工装的移动基座上，在需要沿固定轨道直线推送的场景下，全定向轮配置的设备推移手感更扎实，不会出现万向轮那种转向乱晃的问题；如果是需要灵活转向的设备，一般会在设备的操作端配置两个万向轮，远端固定端配置两个这类定向脚轮，兼顾转向灵活性和直线行进的稳定性。轮面材质的选择也适配多数工业场景的地面条件，不管是环氧地坪、

　　水泥地面还是铺设钢板的车间地面，都不会出现过硬轮面压伤地面，或是过软轮面滚动阻力过大的问题，轮面的耐磨特性也能保证在长期高频推移的使用场景下，不会过快出现磨损掉屑、轮面失圆的情况。在三维建模过程中，需要重点还原各个紧固件的装配关系，顶板与支架的连接强度、轮轴与支架的配合间隙都要符合实际装配公差，不能出现干涉问题，尤其是滚轮和支架之间的侧向间隙，要预留足够的热胀冷缩余量，避免环境温度变化时滚轮出现卡滞。另外安装顶板的厚度、支架板材的厚度都要和额定承载能力匹配，过载场景下如果板材厚度不足，会出现支架变形、顶板弯折的问题，直接导致脚轮报废。
