内燃机动力转换用曲柄连杆曲轴结构

　　在往复式内燃机的动力传递链路中，曲轴是承担运动形式转换的核心承载部件，其结构设计直接决定了动力输出的平顺性与整机的运行寿命。从实际应用场景来看，这类曲轴结构广泛适配小排量通用汽油机、小型空压机以及便携式动力设备，在园林机械、小型发电机组、家用空压机等设备中都能见到同结构部件的应用，其核心作用是承接活塞连杆传递来的往复直线推力，将其转化为持续的旋转扭矩向外输出，同时也可反向将旋转运动转化为活塞的往复直线运动，满足四冲程发动机进排气、压缩、做功的全循环动作需求。

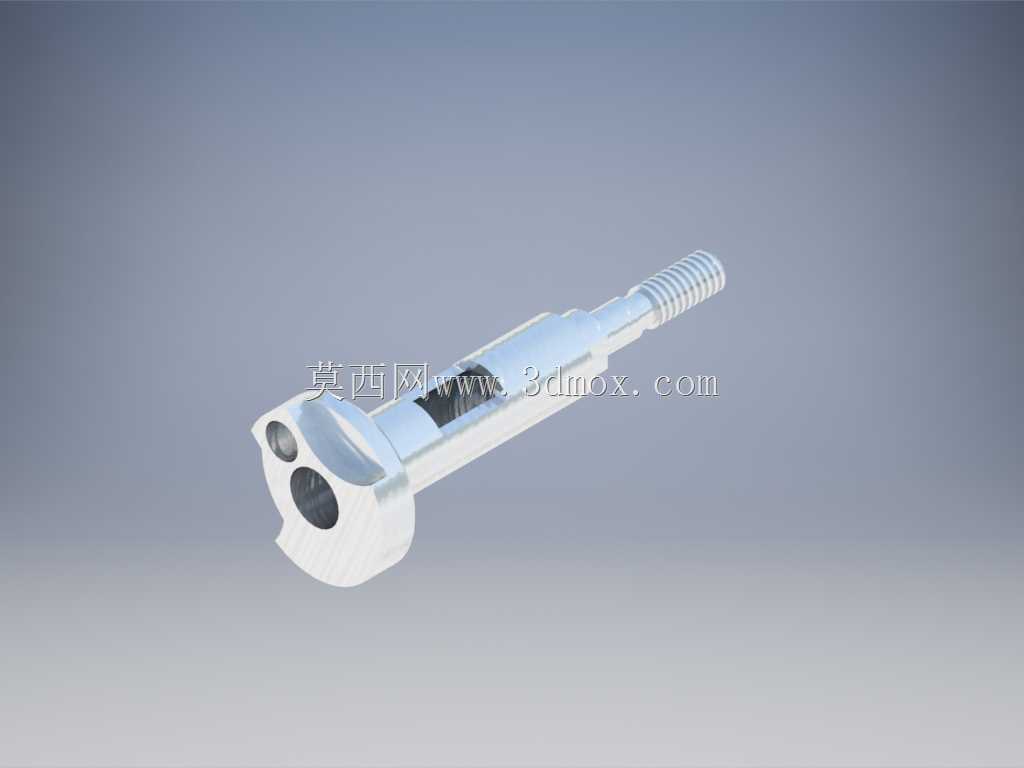

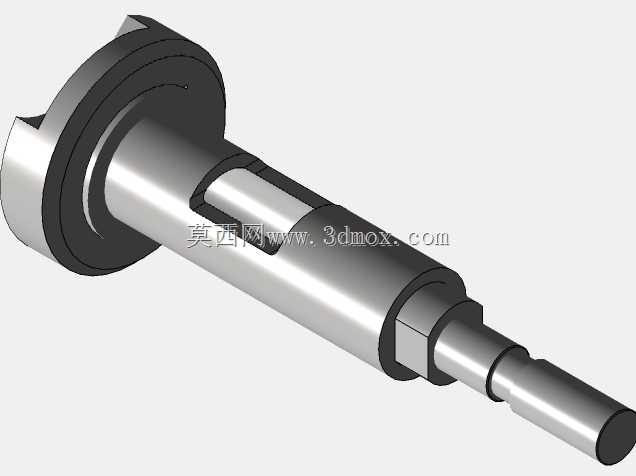

　　从功能特性来看，该曲轴的主轴颈与连杆轴颈采用偏心布置，偏心距直接决定了活塞的行程长度，设计阶段需要结合目标排量、压缩比参数反复校核偏心距尺寸，避免活塞运行到上止点时与气缸盖发生碰撞，同时也要保证活塞在下止点位置时不会脱离气缸套的有效导向区间。曲轴的输出端设置有螺纹连接段，可用于安装飞轮、皮带轮或者动力输出联轴器，螺纹段的直径与螺距需要匹配输出端的额定扭矩，避免大负载工况下出现连接松脱或者螺纹剪切失效。连杆轴颈位置设置有润滑油道连通主轴颈，设备运行时压力润滑油可通过主轴颈的油孔进入连杆轴颈配合面，在轴瓦与轴颈之间形成稳定的油膜，降低滑动摩擦带来的磨损与温升。

　　设计过程中首先要确定的是曲轴的材料与工艺路线，这类小功率设备的曲轴多采用高强度锻钢或者球墨铸铁成型，锻钢材质的曲轴抗冲击性能更优，适合高转速工况，球墨铸铁曲轴的耐磨性更好且成本更低，适合固定转速的通用动力设备。结构建模阶段需要重点关注各轴段的过渡圆角设计，所有轴径变化的位置都不能采用直角过渡，必须设置符合应力分散要求的圆角半径，避免应力集中导致的曲轴疲劳断裂，过往很多小动力设备的曲轴失效案例，都是因为过渡圆角加工不到位，在交变载荷长期作用下从圆角位置萌生裂纹最终断裂。

　　外形尺寸与安装边界方面，主轴颈的直径需要匹配箱体上的轴承安装位，安装时两端主轴颈分别装入箱体的主轴承孔内，轴向定位通过轴肩与轴承端面的配合实现，设计时需要预留合理的轴向窜动间隙，避免热胀冷缩导致曲轴转动卡滞。连杆轴颈的宽度需要匹配连杆大头的宽度尺寸，保证连杆在随曲轴转动做摆动时，不会与曲轴的平衡块或者箱体内部加强筋发生运动干涉。曲轴端部的螺纹段长度需要控制在合理范围，安装锁紧螺母后螺纹段不会突出螺母端面过多，避免与外侧的端盖或者飞轮罩壳发生刮碰。平衡块的外形轮廓需要做运动包络校核，确保曲轴在360度旋转过程中，平衡块与箱体内壁、连杆大头、机油泵等周边部件的最小间隙保持在安全值以上，防止运行过程中出现碰撞打坏箱体内部零件。

　　从实际装配的角度来看，曲轴的主轴颈圆柱度、各轴段的同轴度公差需要控制在严格的范围内，否则装配后会出现转动卡滞、轴承偏磨的问题，运行时振动值超标还会连带导致油封早期漏油。建模过程中需要同步考虑加工工艺的可行性，比如油道孔的加工角度要方便刀具从轴端伸入，键槽的位置要方便铣削加工，所有需要磨削加工的轴面都要预留合理的磨削余量，避免后续加工时尺寸超差。另外曲轴的动平衡性能也是设计时需要重点考量的指标，平衡块的重量与布置角度需要根据连杆轴颈的偏心质量做精确匹配，将动平衡剩余不平衡量控制在允许范围内，减少高转速运行时的整机振动，提升设备的运行稳定性与NVH表现。
