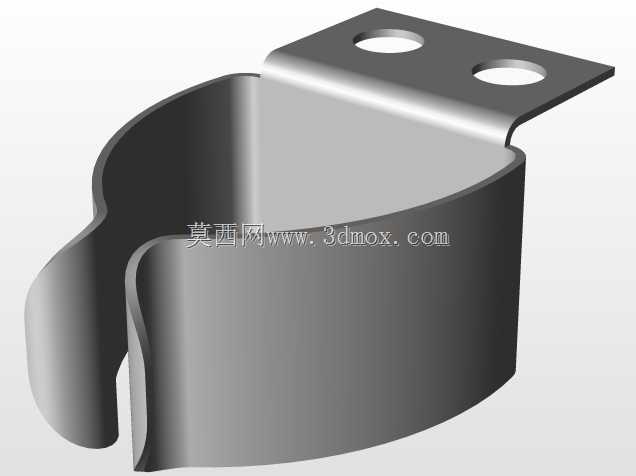

带安装翼片的不锈钢抱紧式管夹结构

　　这类带安装翼片的抱紧式管夹，在民用给排水、小型气动回路、低压流体输送、通讯线缆布设场景中都有极高的出镜率，核心作用是在不破坏被固定件外壁的前提下，实现管体、缆体与安装基面的刚性连接，抵消管路内流体脉动、设备运行振动带来的位移偏移，避免管路接头松脱、缆线磨损破皮等常见工程问题。

　　从结构设计逻辑来看，该件采用单开口C型抱紧主体搭配一体式平直安装翼的布局，没有额外的铰接销轴、锁紧螺栓等分体零件，依靠钣金冲压后的材料自身弹性实现抱紧动作，安装时无需额外组装配件，直接将C型开口对准待固定管体按压卡入，再通过安装翼上的两个预制孔穿入螺钉即可完成固定，相比传统双螺栓锁紧喉箍，安装效率能提升60%以上，非常适合批量布设的密集管路场景。

　　抱紧段的圆弧轮廓并非标准整圆，开口处做了微向外撇的导向翻边，一方面能在卡入管体时起到导向作用，避免尖锐的钣金切口刮伤管材外壁的防腐层或者线缆护套，另一方面翻边结构能提升开口处的结构刚度，避免反复拆装后开口出现不可逆的塑性变形，导致抱紧力衰减。安装翼与抱紧主体的衔接位置做了圆弧过渡折弯，没有直角应力集中点，在承受管体自重、振动冲击载荷时，不会在折弯根部出现疲劳断裂，这一点在户外通讯塔架、设备内部走线管固定场景中尤为重要，这类场景往往常年受温度交变、风载振动影响，应力集中位置很容易出现开裂失效。

　　尺寸边界方面，该管夹的抱紧内径适配常规小口径流体管与通讯穿线管，安装翼上的两个安装孔中心距匹配通用的墙面膨胀螺钉、设备框架安装孔位标准，安装翼的平直度公差控制在0.2mm以内，保证安装后与基面完全贴合，不会出现翘边导致的固定松动。抱紧段的轴向宽度经过匹配计算，在保证足够抱紧接触面积的前提下，不会过度占用管路布设空间，相邻管夹的最小安装间距可以压缩到15mm，适配密集布线的紧凑安装需求。

　　材料选用上采用冷轧不锈钢板材一体冲压成型，表面做钝化处理，具备基础的防锈耐腐蚀能力，在普通室内环境、无强腐蚀的户外场景下都能长期使用，不会像普通镀锌碳钢夹那样使用两三年就出现锈迹污染管材。抱紧力的设计经过反复校核，卡入标准外径管材后，抱紧段的弹性变形量处于材料弹性变形区间内，既不会因为抱紧力过大导致薄壁塑料管被夹变形，也不会因为抱紧力不足导致管体在夹内滑动，同时允许一定的管径公差适配，对于外径偏差在±0.5mm以内的管材都能可靠固定。

　　实际工程应用中，这类管夹常被用于楼宇弱电井内的通讯线缆固定、小型自动化设备内部的气动气管排布、家用净水设备的水管固定、户外监控设备的穿线管定位等场景，相比尼龙扎带，它的可重复拆装性更好，后期维护调整管路位置时可以直接拆下重复使用，不会像扎带那样拆除后就必须更换；相比传统的金属喉箍，它的安装效率更高，没有突出的锁紧螺栓头，不会刮伤相邻的管线或者安装维护人员的手部，在人员需要经常触碰的设备内部走线场景中安全性更好。

　　建模过程中需要重点关注折弯处的回弹补偿，不锈钢板材冲压折弯时会有一定的回弹量，如果直接按理论圆弧尺寸建模开模，冲压出来的抱紧段内径会偏大，导致抱紧力不足，需要根据板材厚度、折弯半径提前计算回弹量，对冲模的圆弧尺寸做对应修正。同时安装翼上的安装孔需要做轻微的沉孔处理，让螺钉头安装后不突出安装翼表面，避免螺钉头刮伤穿过的线缆或者管材。开口处的导向翻边需要做倒钝处理，去除冲压产生的毛刺飞边，所有边缘位置都不允许有锐角，避免安装过程中划伤操作人员。
