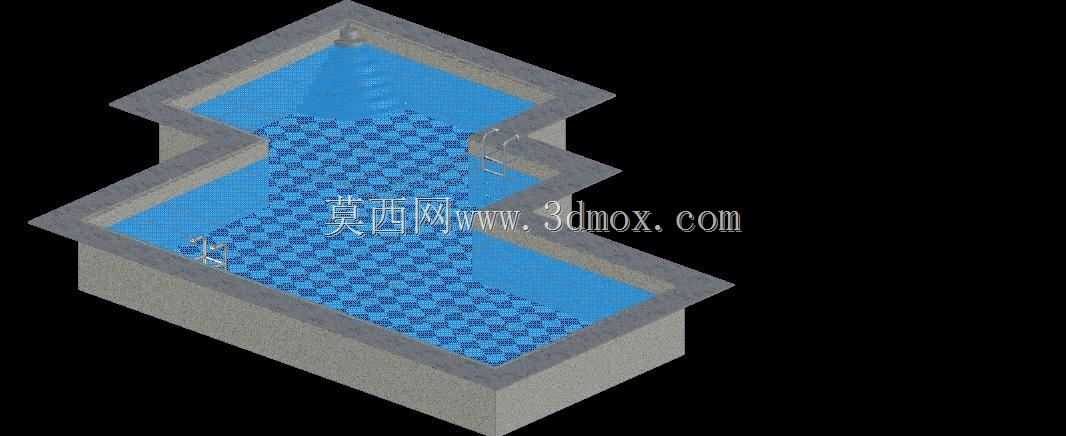

错落式双层户外泳池结构三维造型

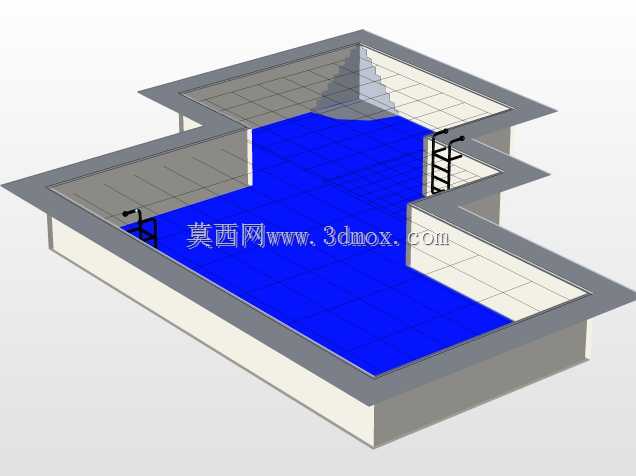

　　这款错落式双层户外泳池结构，在实际工程应用中可适配私家庭院、小型民宿休闲区、社区配套活动区等多种场景，区别于常规矩形单池体设计，双层错落的结构可同时满足不同使用需求，比如浅水区适配儿童戏水、初学游泳的使用场景，深水区可满足常规游泳锻炼需求，同时阶梯式的池体落差也能形成自然的跌水景观效果，提升整体区域的视觉层次感。从功能特性来看，池体采用钢筋混凝土浇筑的结构逻辑做三维建模还原，池壁厚度按照常规户外泳池的承重要求做等比例设置，池底做了找坡层的结构预留，可匹配后期循环给排水管路的铺设需求，池边的压顶结构做了加宽处理，既可以作为行走的安全通道，也能预留扶手、爬梯的安装点位，图中可见的爬梯安装位做了预埋构件的结构预留，

　　避免后期安装破坏池体防水层。设计思路上没有采用常规的对称式布局，而是通过两个矩形池体的错位拼接，形成折线型的池岸轮廓，一方面可以适配不规则形状的户外场地，减少场地平整的土方工程量，另一方面错落的池壁可以作为自然的区域分隔，无需额外设置隔断就能划分不同的功能水域，池内的铺装采用方格防滑砖的纹理做还原，实际施工中可按照建模的铺装排版做材料裁切，减少现场施工的材料损耗。外形尺寸方面，整体池体的外轮廓按照常规小型户外泳池的使用边界做设置，总长度控制在12米范围内，总宽度控制在6米范围内，上层浅水区水深设置为0.6米，下层深水区水深设置为1.4米，池壁厚度统一为250毫米，压顶宽度为300毫米，安装边界需要预留至少1.5米的池岸操作空间，

　　用于布置循环过滤设备、管路检修通道以及周边的防滑铺装区域，同时池体的底部结构预留了100毫米的找平层厚度，可适配不同地质条件的基础沉降需求。建模过程中对池体的阴阳角做了圆角过渡处理，避免实际使用中出现磕碰的安全隐患，池体的溢水口位置按照池岸的最高水位线做了点位预留，可匹配后期溢水收集管路的安装，爬梯的安装点位做了加强筋结构处理，避免长期使用出现结构松动，跌水位置的池壁做了挑檐设计，可让水流形成均匀的水幕效果，同时减少水流对下层池壁的冲刷损耗。从结构受力角度来看，错位拼接的位置做了加强结构处理，池壁的配筋逻辑在建模中做了隐含的结构预留，可直接导出结构施工图用于现场施工参考，池底的荷载按照满水状态的承重做计算，每平方米的承重预留满足常规户外泳池的使用要求，无需额外做特殊的基础加固，适配大多数普通户外场地的建设条件。
