三自由度平面关节型装配工业机器人结构

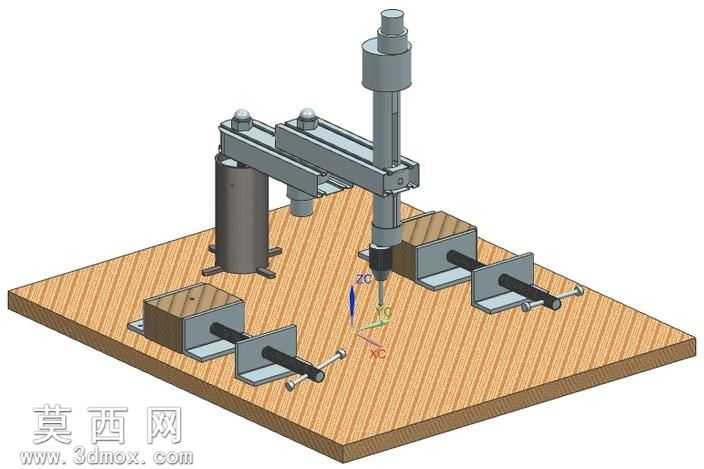

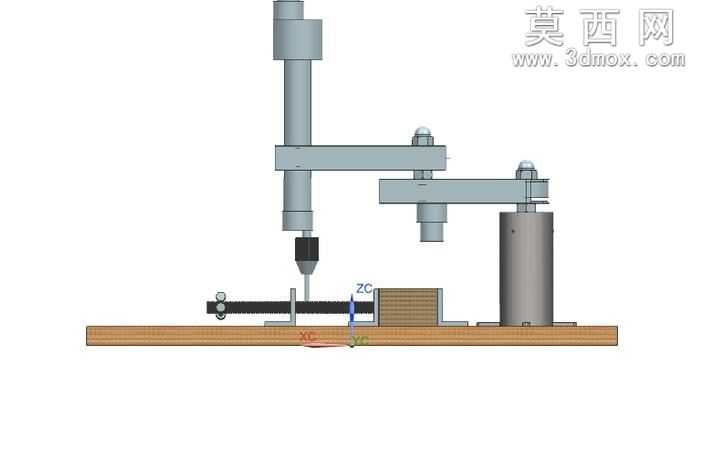

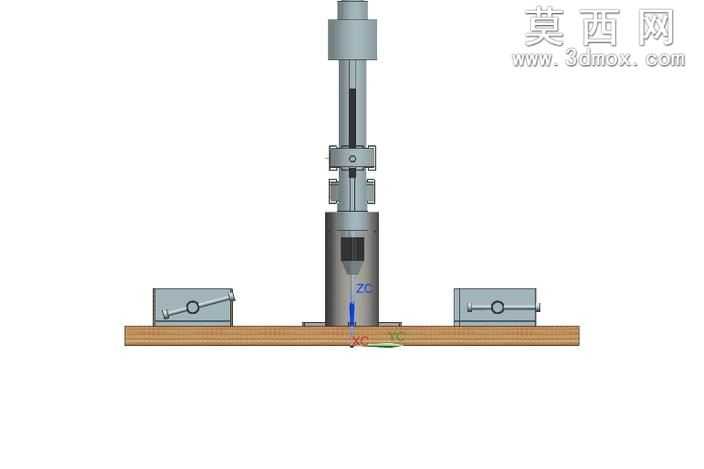

本款平面关节型装配机器人采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业机器人设计的尺寸公差与装配约束规范，对每一处运动副的连接间隙、部件配合精度都做了对应参数设置，确保模型可直接导入运动仿真模块开展动作验证。模型整体包含三个运动关节，第一关节为横向移动副，可实现机器人整体沿水平横向的大范围位置调整，适配不同工位的装配作业点位切换需求；第二关节为旋转连接副，负责带动末端执行机构完成水平面内的角度偏转，拓展作业覆盖范围；第三关节为垂直方向移动副，可实现末端执行器沿竖直方向的上下往复运动，完成装配过程中的下压、抬升动作，匹配零件压装、取放的作业需求。建模过程中对末端搭载的钻头夹、配套钻具做了精细化结构还原，夹头的锁紧结构、钻具的切削刃部轮廓都按照工业标准件参数绘制，各部件材质根据实际工业应用场景做了区分设置：机器人主体结构件采用高强度铝合金材质参数，表面做哑光阳极氧化质感处理，运动导轨部分采用轴承钢材质，设置金属抛光质感，末端钻具采用高速工具钢材质，还原硬质金属的冷调光泽，紧固件部分采用标准不锈钢材质参数，确保渲染效果贴近真实工业设备的视觉表现。设计思路上围绕钻并类装配作业的实际工况展开，整体结构采用平面关节布局，相较于多自由度串联机器人结构更紧凑，横向与垂直方向的运动组合可覆盖平面内大部分装配点位，运动控制逻辑更简单，重复定位精度更易保障，适合3C电子、小五金零件的快速装配、钻孔加工作业场景。建模时对各关节的驱动安装位、线缆排布空间都做了预留设计，可直接用于后续的工程出图、样机试制参考，各部件均设置了可编辑参数，使用者可根据实际作业负载、行程需求调整臂长、关节行程、末端执行器接口尺寸，快速衍生适配不同场景的定制化机型结构。
