牙科釉面烧结炉立式腔体结构

　　这套三维结构对应口腔技工中心常见的小型釉面烧结设备，整体采用立式封闭炉体加前置操作口的布置方式，建模时把炉腔保温层、观察窗、启闭托盘和侧向操作手柄都做了实体表达，适合用来核对义齿加工工位的设备占位、检修间隙和操作动线。设备的核心用途是在牙冠、桥体、贴面等修复体完成上釉后，送入受控加热腔完成釉料熔融与表面光亮化处理，也可承担部分低温烤瓷、染色固化和玻璃基修复体的稳定热处理工序。和大型工业窑炉不同，牙科釉面炉的单次装载量很小，炉膛围绕修复体托盘设计，热容量集中在腔体内部，外围壳体则承担隔热、防护和支撑作用。

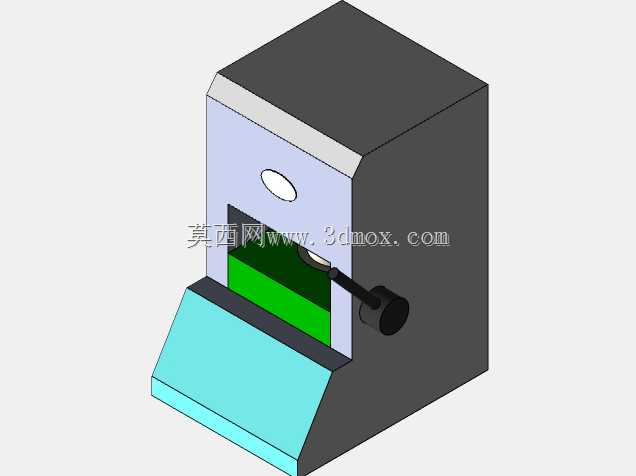

　　从结构布局看，模型主体为近似立方体的立式箱体，顶部和侧后区域布置厚实的保温与外壳空间，前侧上部设置圆形观察孔，便于在升温过程中隔着防护玻璃查看腔内工件状态；中下部为开口工作区，绿色区域对应炉口或托盘承托位置，前方浅蓝色斜板是抽出式承料台，操作人员可将放有修复体的烧结盘置于台上，再推入炉腔。侧向伸出的黑色手柄与转盘结构用于控制炉门、托盘升降或启闭机构，手柄位置设在操作者右手自然可达的高度，避免越过高温开口操作。前斜板同时起到承接碎屑、引导取放动作和隔离下部热源的作用，台面边缘做折边处理，减少工具或烧结盘滑落风险。

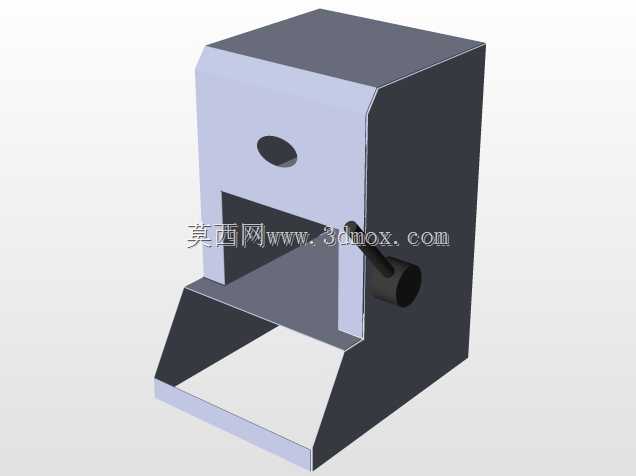

　　建模思路上，炉体外壳以钣金折弯和块体拼装为主，后侧与侧面保留较厚边界，用来容纳保温材料、加热元件和控制部件；前面板则区分观察区、炉口区和出料台，功能分区清晰。圆形观察窗没有直接做成简单通孔，而是保留了窗框与内嵌玻璃的层次，便于后续补充密封圈、挡热片和固定压圈。炉口周边需要重点考虑热变形与密封，三维装配时应让门框、内衬和托盘轨道保持明确间隙，不能把高温区零件与外罩做成无间隙贴合。抽拉托盘下方应预留导轨、限位块和接渣盘位置，若进入详细设计，还需在托盘两侧增加导向边，保证烧结盘推入后与炉膛中心重合。

　　实际安装时，这类设备通常放置在义齿技工所的烤瓷工位、氧化锆加工区或修复体上釉区，台面需要承受炉体自重并保持水平，背部应留出散热和检修距离，正面则要保证操作者取放托盘、观察炉内状态和操作侧手柄时不受邻位设备干扰。设备上方不宜堆放易燃物，侧面手柄旋转半径内不能布置水管、电缆或其他工具架。由于工作过程中炉口附近存在明显热辐射，前方操作区应预留取放夹具的空间，托盘抽出方向最好面向操作者，斜板高度与工作台面协调，避免高温烧结盘长距离转移。

　　从使用流程看，修复体完成釉浆涂布后，先放置在耐高温烧结钉或托盘上，再随承料台进入炉腔；关闭炉口后，加热程序按升温、保温、降温曲线运行，观察窗用于确认釉面熔融状态，侧向机构则保证炉门闭合到位。设备外形紧凑，但内部并不只是一个空箱：厚壁区域对应保温层，前置开口对应热损失最大的部位，因此门框、托盘和密封件的配合是结构设计重点。三维模型在方案阶段可用于评估人机操作高度、炉门开启范围、托盘抽出长度以及车间台面排布；在详细设计阶段，可继续拆分加热腔、耐火内衬、保温棉、温控元件、托盘导轨和外罩钣金，使外观结构与内部热工设计形成完整装配关系。
