牙科诊疗配套小型真空吸尘装置结构

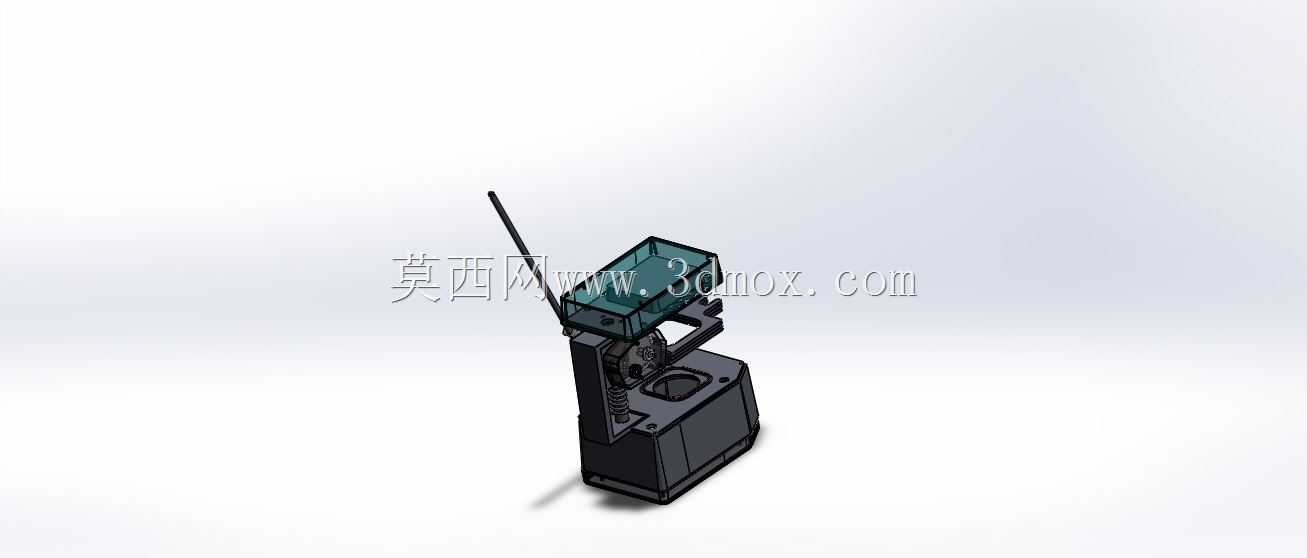

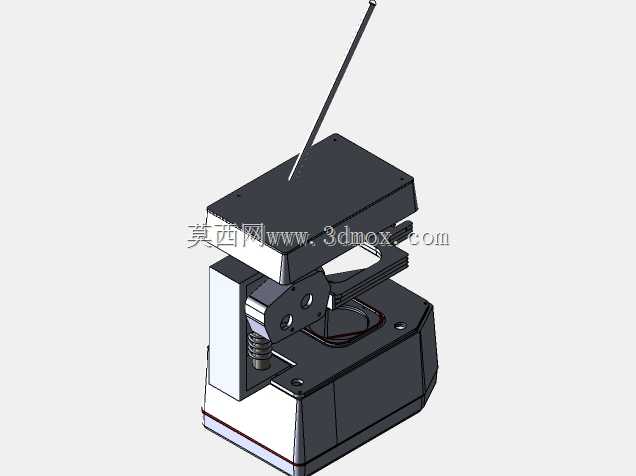

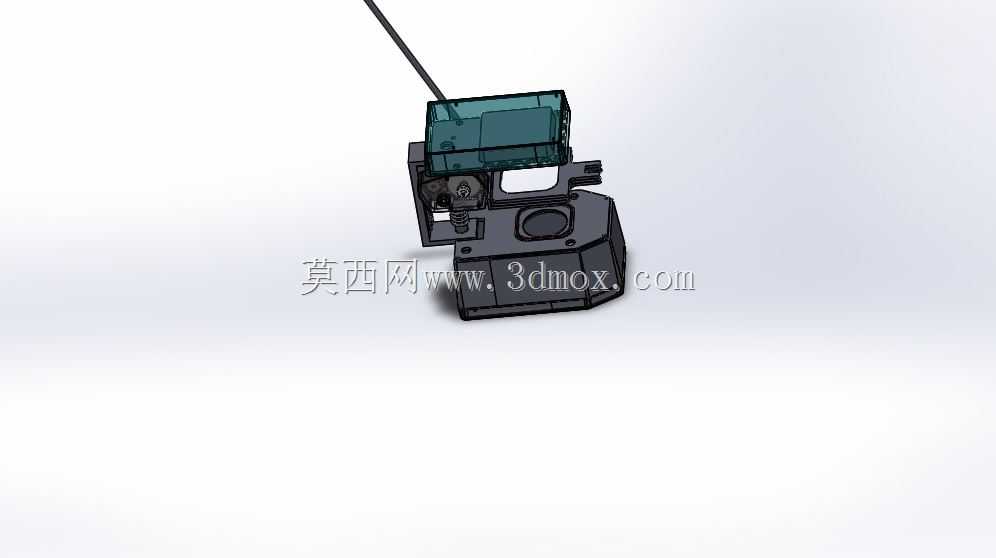

　　在口腔临床诊疗场景中，牙体预备、洁治、修复体调磨等操作会持续产生混有唾液、血液、牙体碎屑、修复材料粉末的气溶胶与固体颗粒物，这类污染物若直接弥散在诊室内，不仅会污染操作视野、干扰医师操作精度，还会提升诊室内交叉感染的风险，传统的开放式排痰或棉卷隔湿方式，无法有效收集高速手机、超声洁牙机工作端产生的飞溅碎屑，因此小型椅旁真空吸尘装置成为牙科综合治疗台的重要配套辅件。这款牙科用真空吸尘装置采用立式紧凑结构设计，整体占用空间控制在椅旁器械台的空余区域内，底座采用配重式方形结构，重心落在设备底部1/3高度区间，即使在诊疗过程中被医护人员手肘误碰，也不会出现侧翻移位的情况，底座内部预留了负压发生模块的安装腔，将动力组件完全内置，

　　既避免了动力线缆外露缠绕诊疗管线的问题，也能通过底座的实体结构阻隔负压泵运行产生的振动与噪音，降低设备运行对诊疗环境的干扰。设备中部设置了碎屑收集仓与过滤组件的安装位，收集仓采用抽拉式快拆结构，医护人员在每日诊疗结束后，无需借助工具即可抽出收集仓倾倒积存的碎屑，过滤组件采用多级拦截设计，前端的金属格栅可以阻挡体积较大的牙体碎块、脱落的修复体碎片，避免大尺寸硬物进入负压管路造成叶轮卡滞，中层的过滤棉可以吸附粉末状的磨屑与气溶胶颗粒，末端的密封结构可以避免未经过滤的空气从设备缝隙溢出，保证诊室内的空气质量。设备上部的操作端设置了可多角度调整的支撑臂，支撑臂采用多段铰接结构，每段铰接点都带有阻尼锁紧结构，医护人员可以根据诊疗位的高度、

　　患者的体位调整吸头的位置与角度，调整完成后支撑臂不会因为自身重力或负压管路的拉扯出现移位，吸头采用扁口窄边设计，可以贴近患者口腔外侧的操作区域，在不遮挡医师操作视线的前提下，刚好覆盖高速手机工作时的碎屑飞溅范围，吸头边缘做了圆弧钝化处理，即使意外接触患者面部皮肤也不会造成划伤。从结构设计逻辑来看，这款设备没有采用复杂的集成式管路设计，所有功能模块都采用独立腔体分隔，负压发生腔、收集过滤腔、支撑臂连接位之间都设置了密封胶圈，避免负压泄漏导致吸力不足，设备的外壳采用拼接式组装结构，所有连接螺丝都隐藏在外壳接缝的内侧，设备外表面没有突出的螺丝头或棱角，日常清洁消毒时可以直接用含氯消毒剂擦拭表面，不会存在消毒死角。

　　设备的安装边界充分考虑了牙科诊室的现有布局，整体高度不超过牙科综合治疗台的扶手高度，放置在椅旁时不会遮挡医师的操作动线，设备底部预留了防滑脚垫的安装位，可以直接放置在平整的治疗台台面上，也可以通过选配的固定夹安装在治疗台的侧方导轨上，适配不同诊室的空间布局。在实际使用过程中，这款设备的负压值控制在适合牙科诊疗的区间，既不会因为吸力过大拉扯患者口腔软组织，也不会因为吸力不足导致碎屑逃逸，支撑臂的调整范围覆盖了成人患者上下颌所有牙位的操作区域，无需医护人员手持吸头操作，可以由设备独立维持吸头位置，解放医护人员的双手，配合四手操作提升诊疗效率。设备的走线路径做了内嵌处理，电源线从底座后侧的出线口引出，可以顺着治疗台的线缆收纳槽排布，不会在地面形成绊线，日常使用中不需要频繁移动设备，仅需在每日诊疗结束后清理收集仓、定期更换过滤棉即可完成日常维护，整体维护成本较低，适合个体牙科诊所、综合医院口腔科的椅旁配套使用。
