市政道路户外Elasa款LED照明路灯

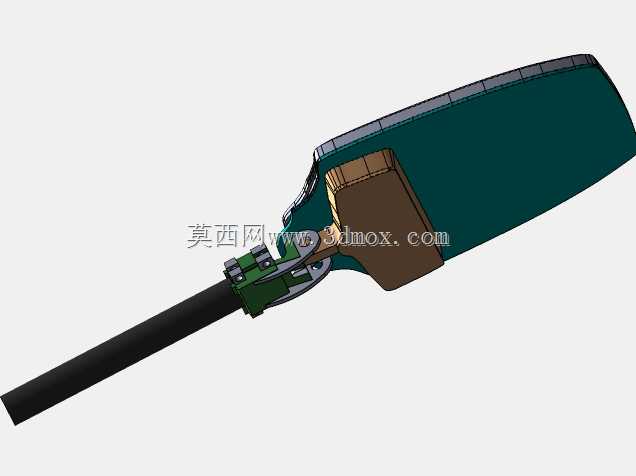

　　这款LED路灯的三维结构模型，完整还原了户外道路照明灯具的核心装配逻辑，可直接用于市政照明项目的选型参考、结构校核与配套安装方案推演。从实际落地场景来看，该款灯具主要适配城市次干道、支路、居民小区内部通路、产业园区公共道路以及老旧街区的照明改造项目，这类场景对灯具的配光均匀度、安装适配性、长期户外运行可靠性都有明确的工程要求，模型在结构设计上完全贴合这类场景的使用需求。

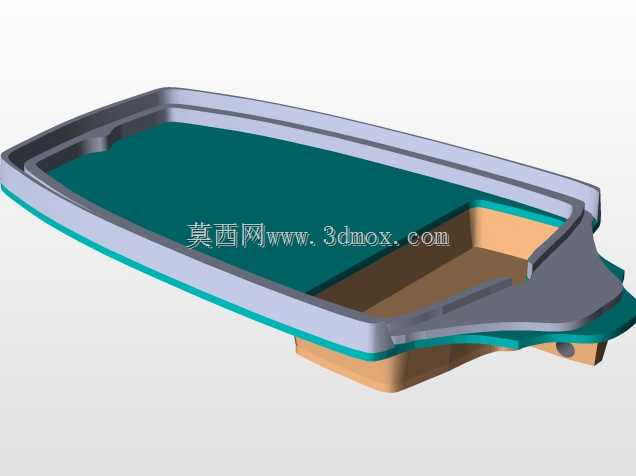

　　从功能特性层面拆解，灯体主腔采用流线型的压铸壳体结构，上盖与下腔的配合面预留了密封胶条安装槽位，能够满足户外IP65以上的防护等级要求，避免雨天积水、扬尘进入腔体内部损坏LED光源与驱动电源。灯头的出光面采用倾斜式配光设计，对应道路纵向的配光角度经过优化，能够在灯杆安装高度6-8米的常规工况下，覆盖两灯杆间距25-30米范围内的路面照度均匀度，减少路面暗区，同时控制眩光值，避免对过往车辆驾驶员造成视觉干扰。灯体尾部的接线腔独立设置，与光源腔做了物理分隔，现场施工时可直接打开接线腔端盖完成线缆接驳，无需拆解整个灯体主腔，大幅降低现场安装与后期维护的操作难度。

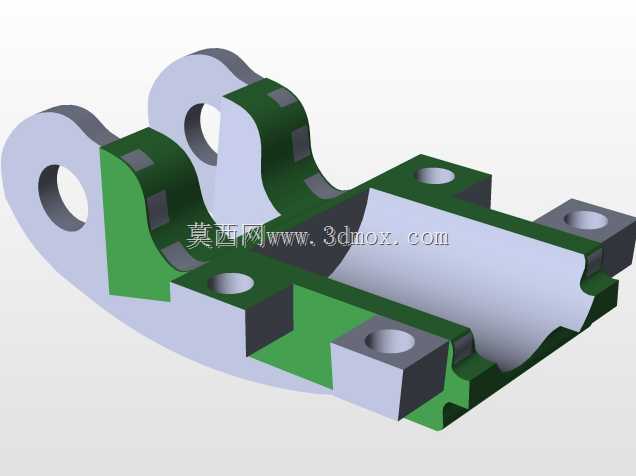

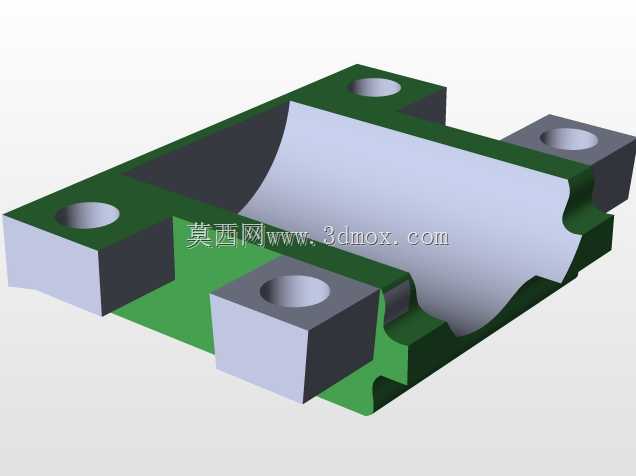

　　设计思路上，这款灯具没有采用冗余的装饰性结构，所有外形曲面都服务于功能需求：顶部的微弧曲面能够引导雨水顺着灯体弧度自然滑落，避免表面积水残留；侧面的散热筋结构与灯壳一体成型，直接与LED铝基板的安装面贴合，无需额外加装导热硅脂层以外的导热介质，通过自然对流即可满足30W-60W功率段LED光源的散热需求，将光源结温控制在合理区间，延长光源的实际使用寿命。灯体与灯杆连接的调节支架采用齿面咬合结构，可根据道路的实际宽度、灯杆的安装仰角需求，在-15°到15°的范围内调整灯头的照射角度，调整完成后通过螺栓锁紧即可保持角度稳定，不会在长期风载作用下出现角度偏移。

　　从安装边界与尺寸适配来看，灯体整体长度控制在650mm左右，最大宽度220mm，灯体自重控制在3.5kg以内，适配常规直径60mm的标准路灯灯杆安装接口，无需额外定制转换连接件。安装时仅需将灯杆插入支架的连接套筒，拧紧侧面的3颗紧固螺栓即可完成固定，单灯安装时间可控制在15分钟以内，能够大幅提升批量施工的效率。灯体内部的光源安装位预留了标准尺寸的铝基板安装螺孔，可根据项目的照度需求，适配不同功率的LED光源模组，驱动电源的安装位预留了足够的走线空间，兼容市面上绝大多数常规规格的恒流驱动电源，无需对腔体结构做二次修改即可完成配件替换。

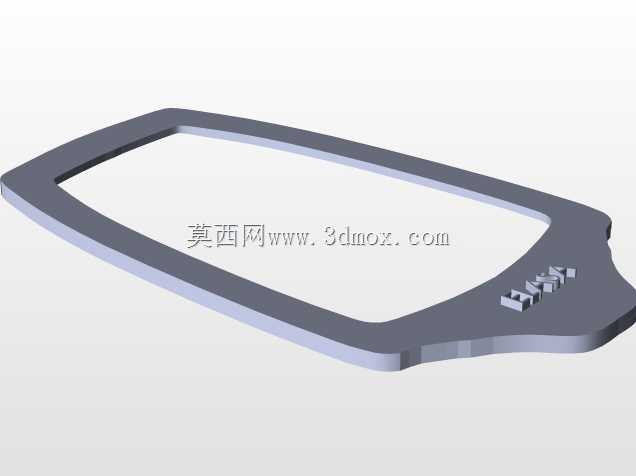

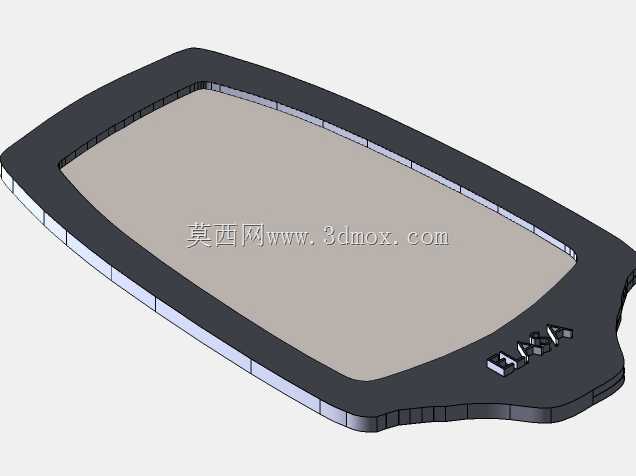

　　在结构细节处理上，灯体所有的边角位置都做了R3以上的圆角过渡，既避免了加工过程中的应力集中问题，也能防止安装维护过程中尖锐边角划伤施工人员。玻璃面罩与灯壳的配合位置采用台阶式压合结构，配合密封胶条可实现多层防水，即使在暴雨天气下也不会出现渗水问题。接线腔的线缆入口处预留了防水格兰头的安装螺纹，现场接线完成后可锁紧格兰头实现线缆位置的密封，避免蚊虫、水汽顺着线缆间隙进入腔体内部。整体结构的装配逻辑完全按照量产工艺设计，所有零部件的拔模角度、壁厚都符合压铸生产的工艺要求，没有出现无法脱模或者壁厚不均导致的缩痕风险，可直接基于该三维模型开模生产，无需做大幅的结构调整。
