嵌入式方形LED吸顶灯结构设计方案

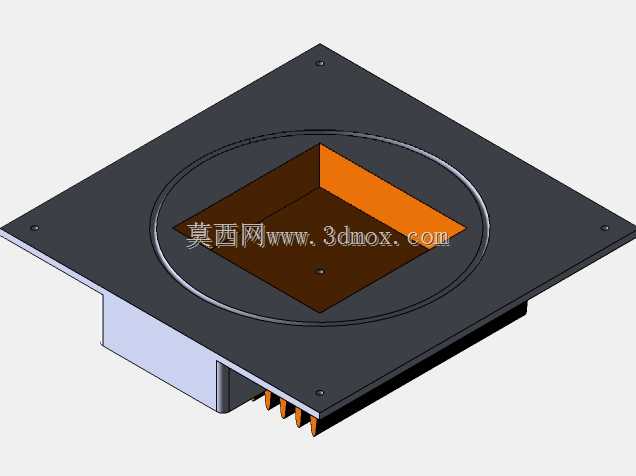

　　这款方形嵌入式吸顶灯的结构设计，核心围绕室内天花暗装场景的实际安装需求展开，日常多用于办公空间、家居厨卫、公共走廊等区域的基础照明，区别于明装灯具的外露式结构，该款产品完全贴合吊顶安装面，不会突出吊顶平面破坏顶面整体平整度。从结构分层来看，产品整体分为外框固定壳体、中部光源容纳腔、背部接线散热结构三个核心部分，外框采用方形平直边设计，四个边角做微小圆弧过渡，避免安装过程中剐蹭施工人员手部，同时也能减少运输过程中的边角磕碰变形问题。外框上预留的四个固定孔位，分别布置在方形边框的四个角点位置，孔位间距匹配常规家装、工装吊顶的龙骨安装间距，安装时可直接通过自攻螺丝将外框固定在吊顶龙骨或者预埋的安装底板上，不需要额外定制转接支架，

　　能有效降低现场施工的适配成本。中部下沉式的光源容纳腔做了阶梯式限位结构，光源板、扩散板可以直接卡入阶梯槽内，不需要额外打胶固定，后期维护更换光源时，只需要撬开扩散板即可完成操作，不需要整体拆卸灯具外框，大幅降低后期运维的拆装难度。腔体内壁做了倾斜反光面设计，能将LED灯珠发出的侧向光线反射到出光方向，减少光线在腔体内部的漫反射损耗，提升整体出光效率。背部的接线腔体做了凸起式设计，刚好可以嵌入吊顶提前开好的安装孔内，腔体侧面预留的穿线孔带有护线套结构，能避免穿线时电线绝缘层被板材锐边割破，降低线路短路的安全隐患。接线端子采用插拔式结构，现场接线时不需要拧螺丝固定，直接将剥好的电线插入端子即可完成接线，能有效缩短现场施工的接线时间。

　　背部下方伸出的散热齿结构直接与光源板的铝基板贴合，能将光源工作时产生的热量快速传导到背部空气区域，避免热量堆积在光源腔体内加速灯珠光衰，延长灯具整体使用寿命。从安装边界尺寸来看，产品外框的边长尺寸大于背部嵌入腔体的边长，安装时开好的嵌入孔尺寸刚好匹配背部腔体的外形尺寸，外框边缘能完全遮盖开孔边缘的不平整缝隙，对现场开孔的精度容错率更高，即使开孔存在1-2mm的尺寸偏差，也能被外框完全遮盖，不会露出缝隙影响美观。产品整体厚度控制在适配常规吊顶的安装空间范围内，背部凸起的高度不会超过吊顶内部的预留空腔深度，安装完成后不会挤压吊顶内部的布线空间，也不会因为空腔深度不足导致外框无法贴合吊顶表面。在结构细节处理上，外框的表面做了哑光磨砂处理，

　　不会反射环境光线产生眩光，扩散板采用柔光材质，能将灯珠的点光源转化为均匀的面光源，避免直视时产生刺眼的光斑，适配长时间室内照明的视觉舒适需求。整个结构没有多余的装饰性凸起，所有棱角都做了钝化处理，安装完成后顶面呈现简洁的方形视觉效果，能适配现代简约、工业风等多种室内装修风格。在装配逻辑上，所有零部件都采用卡扣或者螺丝可拆卸连接，没有不可逆的粘接结构，生产组装时可以按模块分步装配，先将散热结构与外框固定，再安装光源板与接线端子，最后卡入扩散板即可完成整机组装，装配流程简单，能有效提升生产组装的效率，降低生产过程中的人工成本。
