水下喷泉配套环形LED照明灯具结构

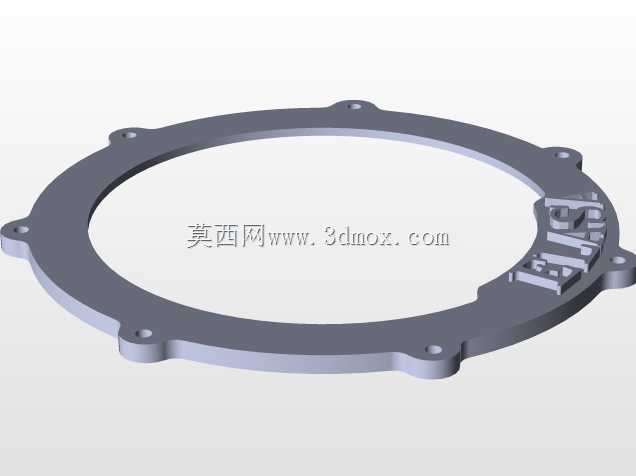

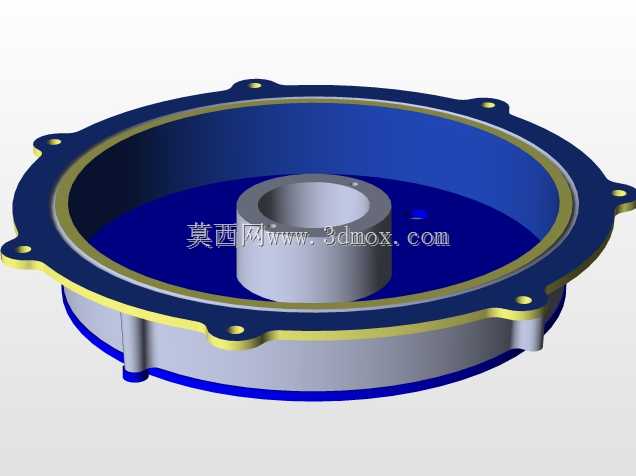

　　这款环形结构的照明灯具，主要适配户外喷泉水景的水下安装场景，在音乐喷泉、旱地喷泉、景观水池这类需要水体与灯光联动的公共景观项目中，承担水体染色、水柱轮廓勾勒的核心照明作用，区别于普通地面投光灯具，其安装位置紧贴喷泉出水基座，灯光可顺着喷涌的水柱向上传导，形成均匀的光效覆盖，避免出现水柱底部暗区。从结构设计逻辑来看，整体采用法兰式圆盘安装结构，外圈均匀分布的安装耳位预留了标准螺栓过孔，可直接与喷泉基座的预埋安装板对接，安装时无需额外设计转接支架，能直接匹配多数常规喷泉喷头的外围安装尺寸，安装边界控制在喷头外围120毫米直径范围内，不会遮挡喷泉的出水路径，也不会干扰水柱的喷射形态。灯具的核心发光区域设计为环形内凹结构，

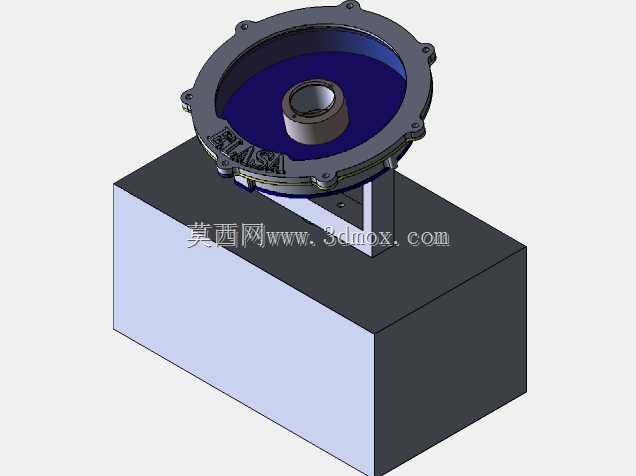

　　中心预留的通孔可直接穿过喷泉的供水管路，让灯具与喷头形成同轴装配，灯光出光角度经过校准，可完全覆盖向上喷射的水柱截面，避免光线向水池外侧溢散造成光污染。结构设计上充分考虑水下长期使用的密封需求，灯体外壳采用一体化压铸成型的结构，上下壳体的配合面预留了密封胶圈的安装槽位，装配时可通过周圈的紧固螺栓实现均匀压合，满足IP68级别的水下长期密封要求，可在1米以内的浅水安装区域长期稳定工作，无需担心水体渗入内部电路腔体。灯体的出线位置设计在安装支架的侧方，预留了防水线缆的走线空间，可顺着喷泉基座的预埋穿线管将线缆引至岸上的供电控制端，避免线缆长期浸泡在水中出现老化破损。配套的安装支架采用L型折弯结构，可根据现场的安装高度需求调整固定位置，

　　适配不同高度的喷泉基座安装面，支架与灯体之间采用可转动的铰接结构，安装时可微调灯具的出光角度，匹配不同喷射高度的水柱照明需求，调整到位后通过侧面的紧固螺钉锁死即可，无需额外焊接固定。从实际使用的工况来看，这类灯具长期处于潮湿、多水体杂质的环境中，外壳表面做了喷塑防腐处理，可抵御水体中消毒剂、杂质的长期腐蚀，不会出现短期内外壳锈蚀掉漆的问题。灯体正面的透光面采用高强度钢化玻璃，可承受喷泉喷水时的水流冲击，也能抵御日常清理水池时的硬物剐蹭，不会轻易出现划痕或碎裂。在结构建模过程中，所有配合面的公差都按照水下密封的要求做了预留，密封槽的深度、宽度尺寸匹配常规规格的硅橡胶密封圈，装配后压缩量控制在合理区间，

　　既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现渗水问题。安装耳位的螺栓孔采用长圆孔设计，可抵消现场预埋安装板的孔位加工误差，降低现场安装的对位难度，即使预埋板的孔位存在几毫米的偏差，也能顺利完成装配，无需现场重新打孔。灯具的整体厚度控制在45毫米以内，安装后突出基座表面的尺寸较小，不会在水池排空清理时成为磕碰的凸起障碍，也不会影响水池内部的整体美观度。中心通孔的直径匹配常用的2寸喷泉供水管外径，可直接套在管路外侧，装配时在管路与灯具通孔的间隙处加装防水密封圈，避免水体顺着间隙渗入灯体内部。从散热设计来看，灯体的金属外壳直接与水体接触，可通过水体实现自然散热，无需额外设计散热鳍片结构，既简化了整体结构，也能保证LED光源长期工作在合适的温度区间，延长光源的使用寿命。
