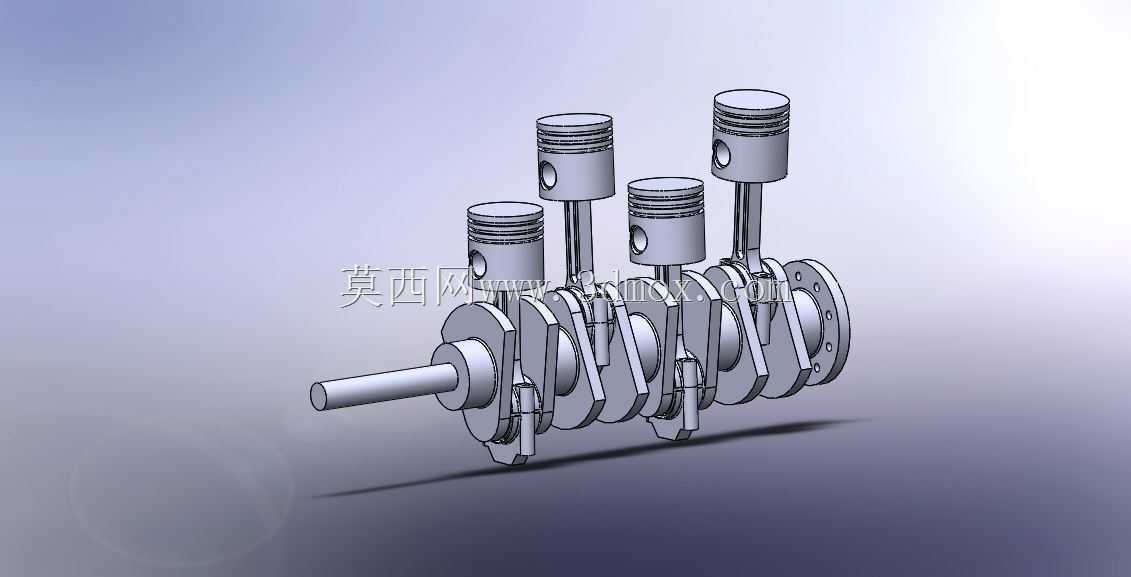

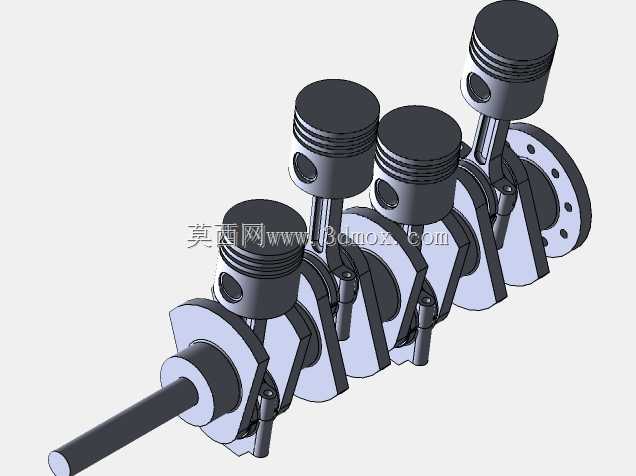

直列四缸内燃发动机曲柄连杆机构结构

　　这套直列四缸动力单元的核心结构，是民用动力领域应用覆盖最广的往复式内燃机构型，从家用乘用车辆、轻型货运载具到小型工程机械、固定式发电机组，但凡对运转平顺性、动力输出密度、制造成本有均衡要求的场景，几乎都能见到同构型的动力核心。整套结构的设计逻辑完全围绕四行程内燃机的做功顺序展开，四个气缸沿曲轴轴向呈一字排开，相邻气缸的曲柄销错开180度相位，对应1-3-4-2或者1-2-4-3的常见做功顺序，保证曲轴每旋转两周就有一个气缸完成做功冲程，动力输出的间断感被大幅削弱，相比单缸、双缸构型，曲轴端的输出扭矩波动能降低60%以上，不需要额外加装大质量的平衡轴就能满足民用设备的NVH要求。

　　从结构细节来看，活塞部分采用了适配往复运动的裙部导向设计，活塞销孔的位置略微偏向做功侧，避免活塞在上下止点换向时对气缸壁产生拍击异响，活塞环槽的位置预留了气环、油环的安装空间，气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆部分采用了工字形截面的锻造结构，大小端分别通过活塞销、曲柄销与活塞、曲轴连接，杆身的过渡圆角做了应力释放处理，能够承受做功冲程瞬间爆发的燃气压力，以及高速往复运动产生的惯性载荷，不会在交变应力作用下出现疲劳断裂。

　　曲轴作为整套机构的动力输出核心，采用了全支撑的主轴颈设计，每两个相邻曲柄之间都设置有主轴颈与缸体上的主轴承座配合，相比非全支撑曲轴，轴颈的受力载荷被均匀分散，能够承受更高的转速与更大的输出扭矩。曲轴的前端预留了正时驱动、皮带轮的安装接口，可以驱动配气机构、冷却水泵、发电机等附属部件，后端则预留了飞轮连接法兰，通过飞轮的转动惯量储存做功冲程的多余能量，带动活塞顺利完成排气、进气、压缩三个非做功冲程，同时飞轮端也是动力向外输出的连接端，通过离合器或者液力变矩器将动力传递给后续的传动系统。

　　在安装边界的设计上，整套机构的轴向尺寸相比V型六缸、水平对置四缸构型更紧凑，缸体只需要设计成直列的一体式结构，不需要分列式的缸盖、复杂的进排气歧管布局，外围附件的布置空间也更充裕，维修保养时不需要拆解过多附属部件就能接触到核心的曲柄连杆结构。曲轴的主轴颈同轴度、连杆轴颈的平行度公差都控制在0.02毫米以内，保证高速运转时不会出现偏磨、振动超标的问题，活塞与气缸壁的配合间隙根据材质的热膨胀系数做了匹配设计，冷态下的间隙控制在0.03到0.05毫米之间，热机后膨胀到最佳配合间隙，既不会出现拉缸故障，也不会因为间隙过大导致气缸压力不足、动力下降。

　　这套结构的设计过程中，需要反复校核不同转速下的惯性力平衡，直列四缸构型的一阶往复惯性力可以通过曲柄的错相位布置实现完全自平衡，二阶惯性力虽然无法完全抵消，但通过合理设计活塞、连杆的质量配比，能够将二阶振动的幅值控制在民用设备可接受的范围内，不需要额外加装复杂的平衡机构就能满足使用要求，这也是该构型能够大规模普及的核心原因之一。在实际装配过程中，每个连杆的大端盖都有对应的配对标记，不能混装，否则会导致连杆轴颈的配合间隙失准，运转过程中出现烧瓦故障；活塞的安装方向也有明确标记，避免进排气门侧的活塞避让坑位置错位，导致活塞上行时与气门发生碰撞，造成整机报废的严重故障。

　　从应用适配性来看，这套曲柄连杆机构可以适配不同排量的动力需求，通过调整缸径、冲程的参数组合，就能覆盖1.0升到2.5升左右的排量区间，满足从轻便代步车到轻型商用车的不同动力需求，零部件的通用化率高，制造、维修的成本都处于较低水平，经过上百年的技术迭代，结构可靠性已经得到了充分验证，只要按照规范进行保养，正常工况下的整机寿命可以达到几十万公里无大修。
