十字交叉型多通路管路连接接头结构

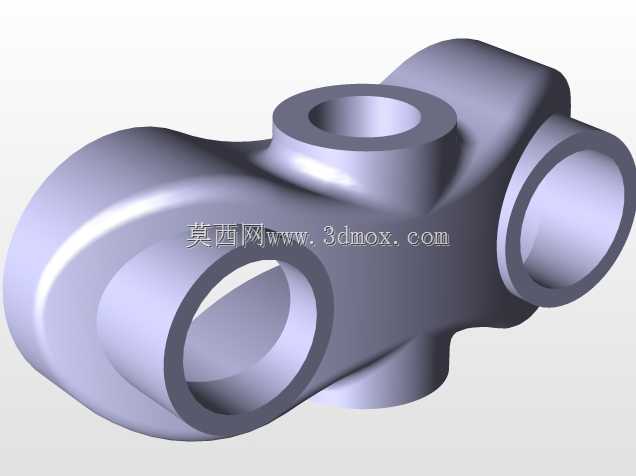

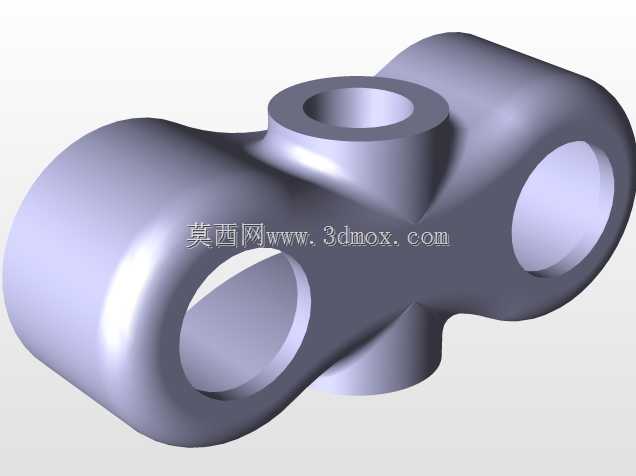

　　在流体输送管网、小型液压动力回路、气动控制管线以及低压给排水支路的布设场景中，这类十字交叉构型的多通路连接接头是管路系统里实现多方向管线汇通、分流的核心基础构件。不同于常规两通直通、90度弯头或者三通接头的通路设计，这款接头采用了正交十字的主体构型，主体沿水平方向设置两个同轴的大口径贯通通路，垂直于水平通路的轴线方向，上下对称布置两个小口径的贯通接口，四个接口的轴线在空间中处于同一正交平面，能够同时实现四路管线的连通需求，可在管路交叉节点处替代多个接头拼接的组合方案，减少管路系统的连接节点数量，降低节点泄漏的风险概率。从结构设计的角度来看，这款接头的主体采用了圆滑过渡的流线型外轮廓，没有尖锐的直角棱边，

　　在进行铸造成型或者机加工成型时，能够有效降低应力集中系数，避免在管路承压过程中，转角位置因为应力集中出现开裂失效的问题。水平方向的两个大口径接口，内壁加工有均匀的配合面，可根据实际使用需求加工内螺纹、焊接坡口或者卡套连接结构，适配不同压力等级、不同材质的管路连接需求，比如在低压气动回路中可搭配快插接头实现快速装配，在中压液压回路中可加工公制细牙内螺纹实现密封连接，在给排水支路中可搭配粘接承口实现PVC管路的快速粘接固定。垂直方向的两个小口径接口，既可以作为支路引出接口，连接压力表、泄压阀、流量传感器等检测控制元件，也可以作为另一路流体的输送通路，实现两种不同介质在同一节点的交叉输送而不发生混流，当然在特定工况下，

　　也可以将其中一个接口用堵头封堵，作为三通接头灵活使用，拓展了单个构件的适用场景。在安装边界的设计考量上，这款接头的整体外轮廓尺寸经过优化，水平方向的总长度适配对应口径管路的最小安装间距，垂直方向的凸起高度控制在常规管路安装的预留空间范围内，不会因为接头本体的尺寸过大导致相邻管路出现干涉问题。接头的各个接口端面都设计有定位止口结构，在与管路对接时能够快速实现同轴定位，降低装配时的对中难度，提升现场安装的效率。主体的壁厚设计经过承压校核，在额定工作压力下，各个通路的壁厚都能满足强度要求，同时在两个通路交叉的内部相贯线位置，做了圆角过渡处理，既能够减少流体在交叉位置的流动阻力，降低管路系统的压力损失，也能避免相贯线位置的应力集中，

　　提升接头的疲劳寿命。在实际的工程应用中，这类多通路接头常被用在设备内部的紧凑管路布设场景，比如小型液压站的阀组外接管路、自动化生产线上的气动控制管线汇流排、实验室小型流体实验装置的管路节点，这些场景往往安装空间有限，无法通过多个标准接头拼接实现多通路连通，这类一体化的十字接头能够大幅节省安装空间，同时减少连接点的密封环节，提升整个管路系统的可靠性。设计过程中，需要重点校核四个接口的位置度公差，保证各个接口的轴线同轴度、垂直度满足装配要求，避免出现管路对接时别劲的问题，导致密封失效或者接头产生附加装配应力。外表面的圆滑过渡设计也方便后续的表面处理，比如镀锌、氧化或者喷涂防腐层，提升接头在不同腐蚀环境下的使用寿命。对于不同的使用工况，还可以通过调整接口的口径比例、主体壁厚，衍生出适配不同流量、不同压力等级的系列化产品，覆盖从低压气动到中压液压的多场景使用需求。
