钢管桁架式高加特赛车底盘结构设计

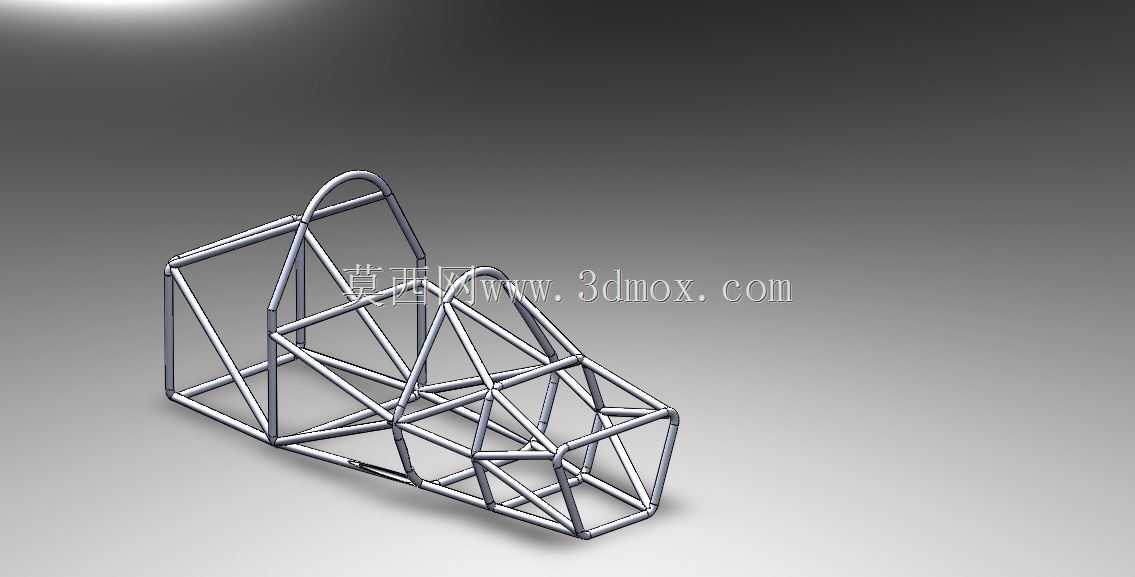

　　这套钢管桁架结构的赛车底盘，是小型竞速类高加特赛车的核心承载基体，所有车载系统的安装定位、赛手操作空间预留、行驶载荷传递都依托这套骨架完成，区别于量产乘用车的冲压焊接一体式承载车身，这类钢管桁架底盘在轻量化、改装灵活性、碰撞溃缩可控性上更适配非道路场地竞速的使用需求。

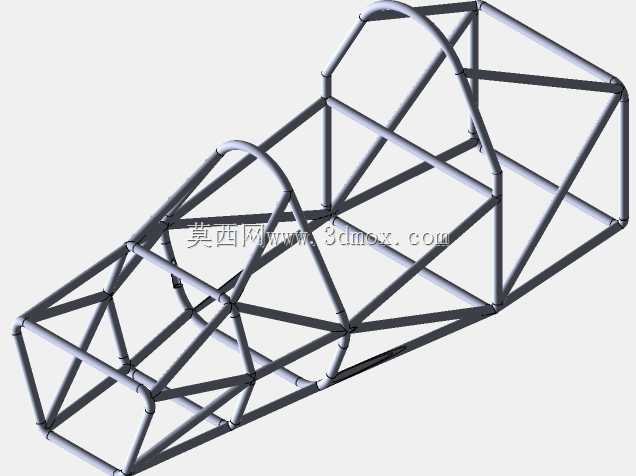

　　从实际应用场景来看，这类底盘主要用于封闭场地内的业余竞速赛事、赛车改装教学、大学生方程式类赛事的原型验证场景，没有量产车的NVH、内饰兼容、法规适配要求，所有结构设计都围绕减重、刚度匹配、安装便利性三个核心目标展开。整个骨架采用等径薄壁圆钢管通过相贯线切口后焊接成型，主环、前环、侧边防撞结构、前后悬安装点的钢管壁厚会根据载荷等级做差异化选择，比如主环位置承担翻滚时的主要冲击载荷，会选用壁厚更厚的管材，而仅承担蒙皮、附属件安装的辅助支撑管，会选用薄壁管材控制整体重量。

　　设计思路上完全遵循载荷路径最短原则，发动机、变速箱、前后悬架、转向机构的安装硬点，都会通过多根斜向撑杆把集中载荷分散到整个桁架结构上，避免局部应力集中导致的焊缝开裂或者管材变形。比如前悬安装点的载荷，会通过三根不同角度的撑杆分别传递到前环下部、主纵梁、侧边防撞梁上，不会让单根管材承担全部冲击载荷；赛手乘坐区域的周边管材，会形成连续的封闭环结构，在发生侧面碰撞、翻滚时，能给赛手留出足够的生存空间，不会出现结构侵入座舱的情况。

　　从安装边界来看，整个底盘的宽度控制在常规单人赛车的合理区间，两侧桁架的间距刚好适配标准赛车座椅的安装宽度，不会过宽增加风阻，也不会过窄导致赛手操作空间受限；底盘前部预留的发动机安装位，适配小排量单缸或者双缸竞速发动机的安装孔位，安装面的平面度通过焊接工装保证，后期不需要大量修磨就能完成动力总成的固定；后部的悬架安装点坐标，完全匹配双叉臂独立悬架的硬点参数，上下摆臂的安装支座直接焊接在桁架对应的管材上，不需要额外增加过渡支架，进一步降低整体重量。

　　实际使用中，这类桁架底盘的维修便利性远高于一体式车身，要是出现局部碰撞变形，只需要切割更换变形的单段管材，通过工装定位重新焊接就能修复，不需要对整个车身做钣金校正，非常适合赛事场景下的快速维修需求。另外整个底盘的管材排布，预留了足够的走线、走管空间，刹车管路、燃油管路、电气线路都可以沿着桁架内侧的空隙布置，通过管卡固定，不会出现管路外露被飞石打坏的情况，也不会和运动的悬架部件产生运动干涉。

　　结构刚度匹配上，设计阶段会通过有限元分析对扭转刚度、弯曲刚度做校核，在保证赛道激烈驾驶时底盘变形量控制在合理范围的前提下，尽可能切除非承载区域的多余管材，比如座舱前部的非受力区域，不会布置多余的斜撑，既减轻重量，也方便赛手上下车、以及转向机构的安装调试。底盘下部的纵梁是整个结构的主承载梁，从车头一直延伸到车尾后悬安装点，管材直径比侧面斜撑更大，承担整车弯曲工况下的主要载荷，前后防撞结构的管材会设计成带有一定角度的溃缩段，发生正面碰撞时能通过管材的塑性变形吸收冲击能量，减少传递到座舱和赛手身上的冲击力。
