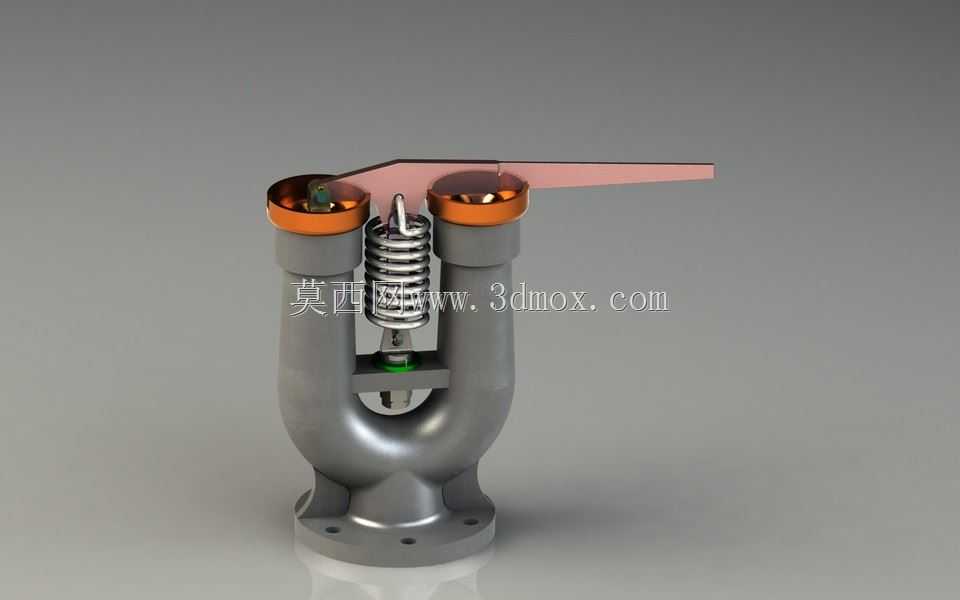

带手动操作杆的双进口弹簧式安全阀结构

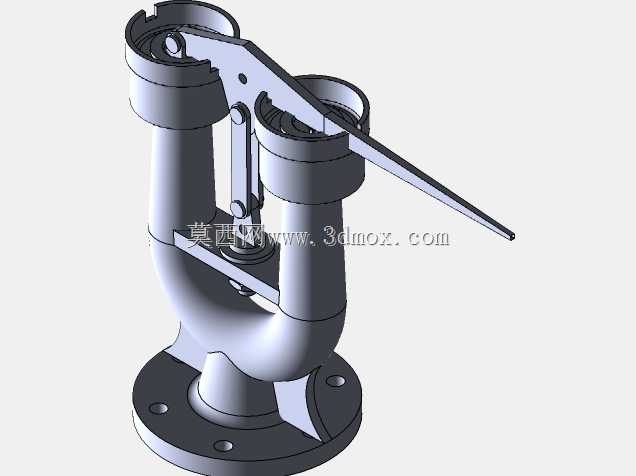

　　在工业压力系统的安全防护体系里，这类带手动操作杆的双进口安全阀是承压设备超压泄放的核心执行部件，常见于蒸汽锅炉、分汽缸、中低压压力容器、工业压力管网的节点位置，承担着系统压力超过设定阈值时自动开启泄放、压力回落至安全区间后自动回座密封的核心作用，避免承压壳体因超压发生形变、开裂甚至爆炸的恶性事故。从结构设计逻辑来看，这款安全阀采用双进口流道布局，两个对称布置的进口端通过底部法兰与承压设备或管道连接，相比单进口安全阀，在同等公称通径下能够获得更大的泄放面积，适合泄放需求量较大、安装空间受限的场景，无需额外扩大单阀通径就能满足额定泄放量要求，同时对称的流道结构能够平衡阀瓣开启时的介质冲击力，减少阀杆受到的侧向偏载，

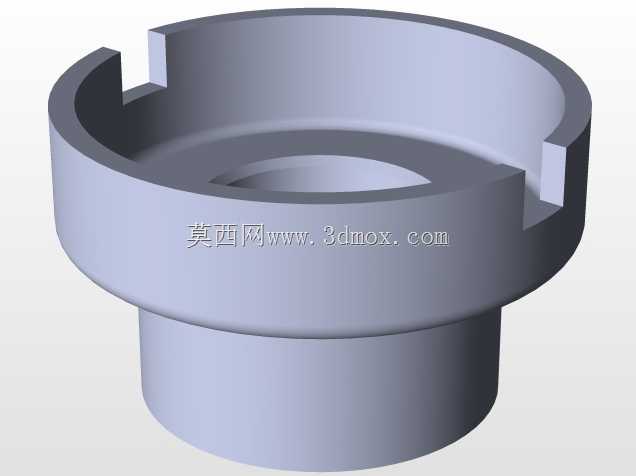

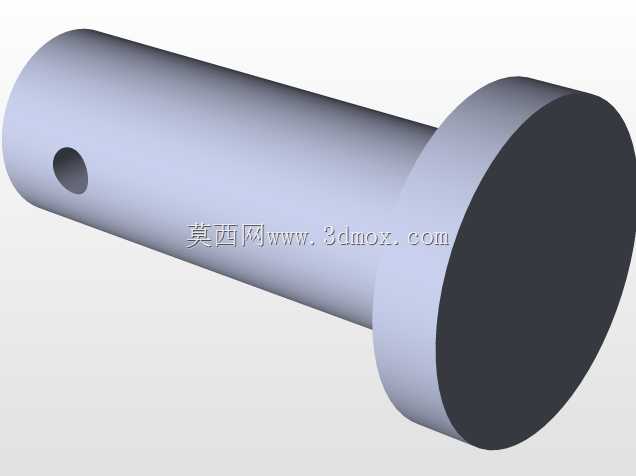

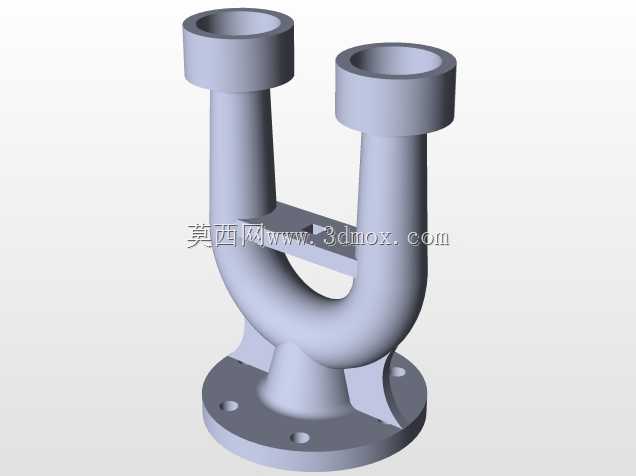

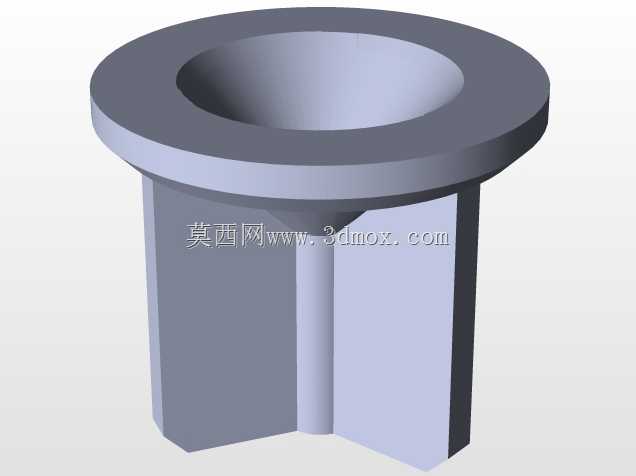

　　降低长期动作过程中阀杆卡涩、密封面偏磨的概率。阀体下部采用一体式铸造的Y型流道，流道内壁做了圆弧过渡处理，没有突兀的直角转折，能够减少介质泄放过程中的流阻损失，避免高速介质在流道内形成紊流引发的阀瓣震颤，保障泄放过程的稳定性。顶部的阀瓣密封副采用硬密封配合结构，密封面堆焊硬质合金材料，能够耐受高温蒸汽、压缩气体等介质的长期冲蚀，密封面的锥度设计经过匹配计算，保证阀瓣回座时能够自动对中，在系统工作压力下保持足够的密封比压，避免正常运行时出现介质泄漏。阀杆外部设置了导向套结构，导向套与阀杆的配合间隙控制在合理公差范围内，既保证阀瓣升降动作顺畅无卡滞，又能限制阀瓣的径向窜动，保障密封面的贴合精度。

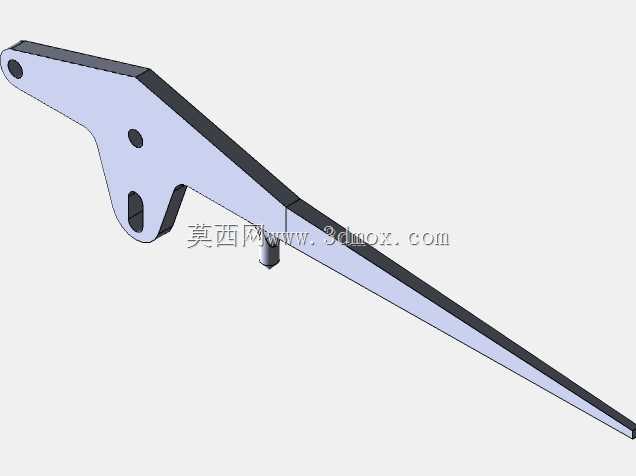

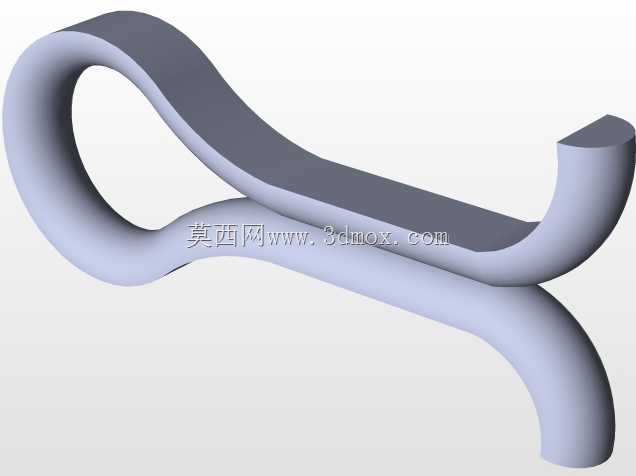

　　侧面延伸的手动操作杆是这款安全阀的典型结构，主要用于设备定期校验时的手动泄放测试，操作人员无需拆解设备，扳动操作杆就能强制顶开阀瓣，检验安全阀的动作灵活性，避免长期不动作导致阀瓣与阀座粘连失效，同时在系统出现紧急超压、自动泄放机构卡滞时，也可以通过手动操作强制泄压，作为安全冗余设计提升系统可靠性。底部的连接法兰采用标准凸面法兰结构，法兰盘上的螺栓孔位置、孔径、密封面尺寸都匹配对应压力等级的管道法兰标准，安装时只需与设备接口法兰对齐，加装密封垫片后穿入螺栓对称紧固即可，不需要额外加工过渡连接件，安装边界清晰，适配现有工业管道的通用安装规范。从安装尺寸边界来看，双进口的中心距经过标准化设计，能够匹配常见的双接口承压设备接口位置，

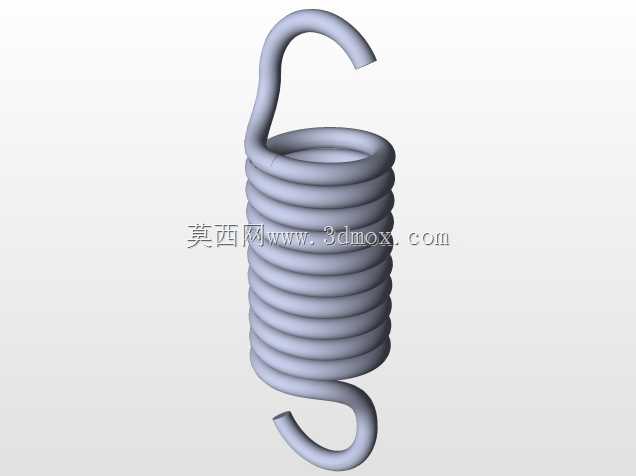

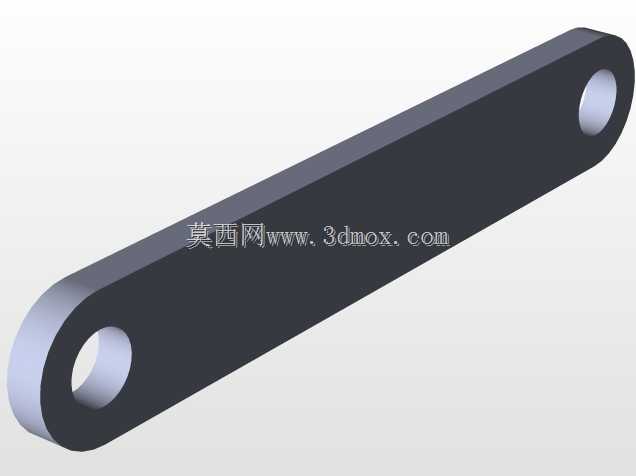

　　操作杆的延伸长度经过力矩计算，操作人员站在设备侧面就能轻松扳动，不需要额外加长操作附件，同时操作杆的转动角度做了限位设计，避免过度扳动导致阀杆弯曲、密封面损伤。在实际选型应用中，这类安全阀需要根据系统的工作压力、介质温度、额定泄放量来匹配对应的弹簧刚度，这款模型的弹簧腔采用开放式结构，便于观察弹簧状态，也利于弹簧散热，适合介质温度较高的蒸汽系统应用，避免弹簧长期处于高温环境出现刚度衰减，影响开启压力的准确性。设计过程中，阀瓣的开启高度做了限位设计，保证达到额定泄放量的同时不会出现阀瓣过度开启导致弹簧压缩量超限，延长弹簧的使用寿命，阀体的壁厚经过强度校核，能够承受1.5倍额定压力的强度试验要求，法兰盘与阀体的连接位置做了圆弧过渡加强，避免应力集中导致的阀体开裂。在日常运维场景中，这款结构的安全阀拆解维护十分方便，拆下阀盖的连接螺栓就能取出内部的弹簧、阀瓣、阀杆组件，对密封面进行研磨、更换老化的密封件，不需要将整个阀体从管道上切割下来，大幅降低运维的工作量和成本。流道的对称设计也让介质在泄放时对阀体的反作用力相互抵消一部分，减少泄放过程中阀体的振动，降低连接法兰处出现密封泄漏的概率。
