双位木质齿轮传动自动手表摇表装置

　　日常佩戴自动机械腕表的用户常会遇到这类问题：腕表静置超过40小时后，机芯发条盒储能耗尽，腕表停走，再次佩戴时需要重新调校时间、日期甚至星期、月相这类复杂功能，反复调校不仅操作繁琐，还会增加表冠、调校柄轴这类精密零件的磨损概率，尤其是多枚腕表轮换佩戴的用户，这类问题更为突出。这款双位摇表装置，就是针对这类日常使用场景设计的实用型结构，核心作用是在腕表静置存放时，通过规律的低速转动模拟人体佩戴时的手臂摆动动作，带动机芯自动陀旋转持续为发条补充储能，让腕表始终保持走时状态，省去反复调校的麻烦。

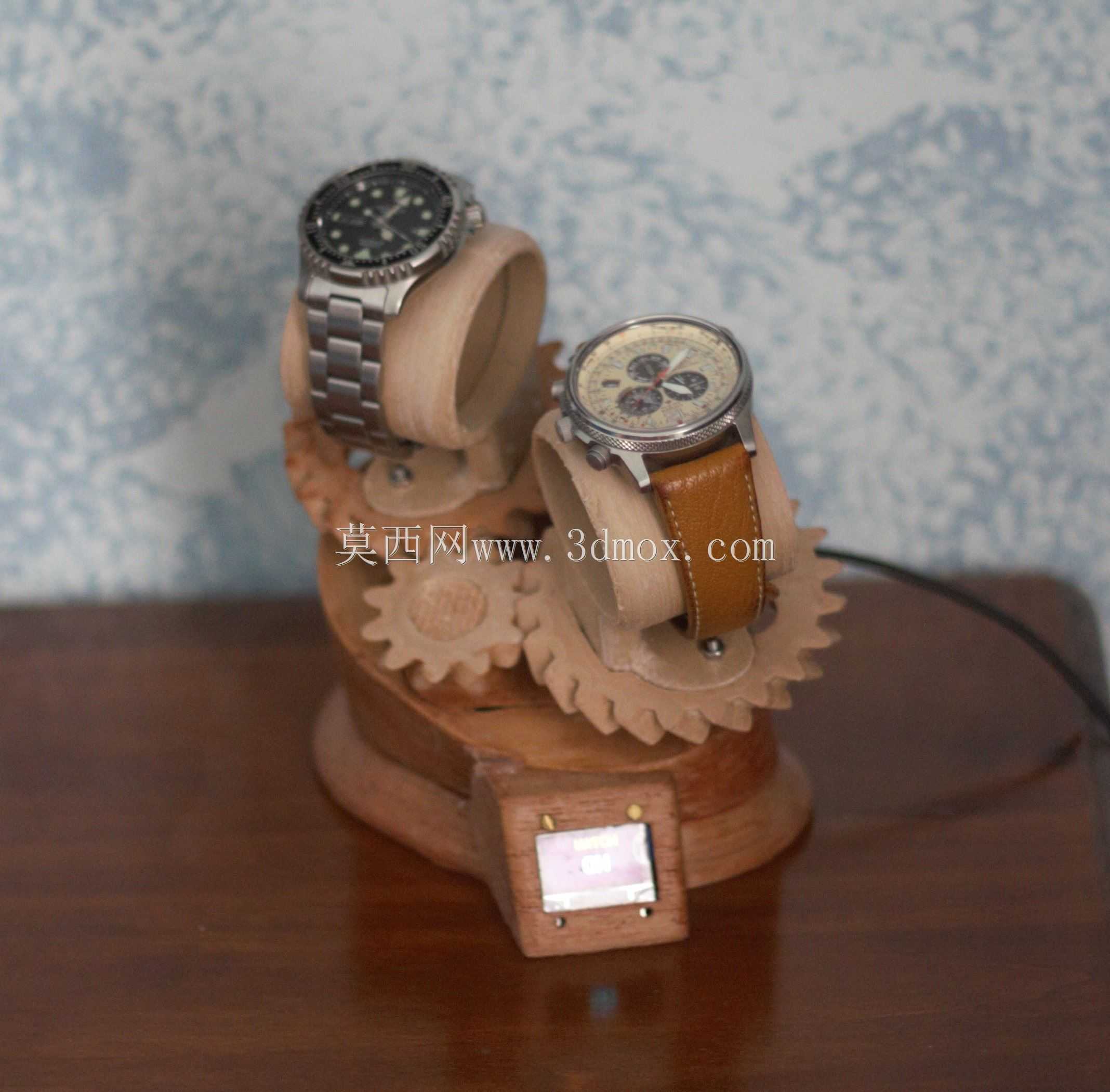

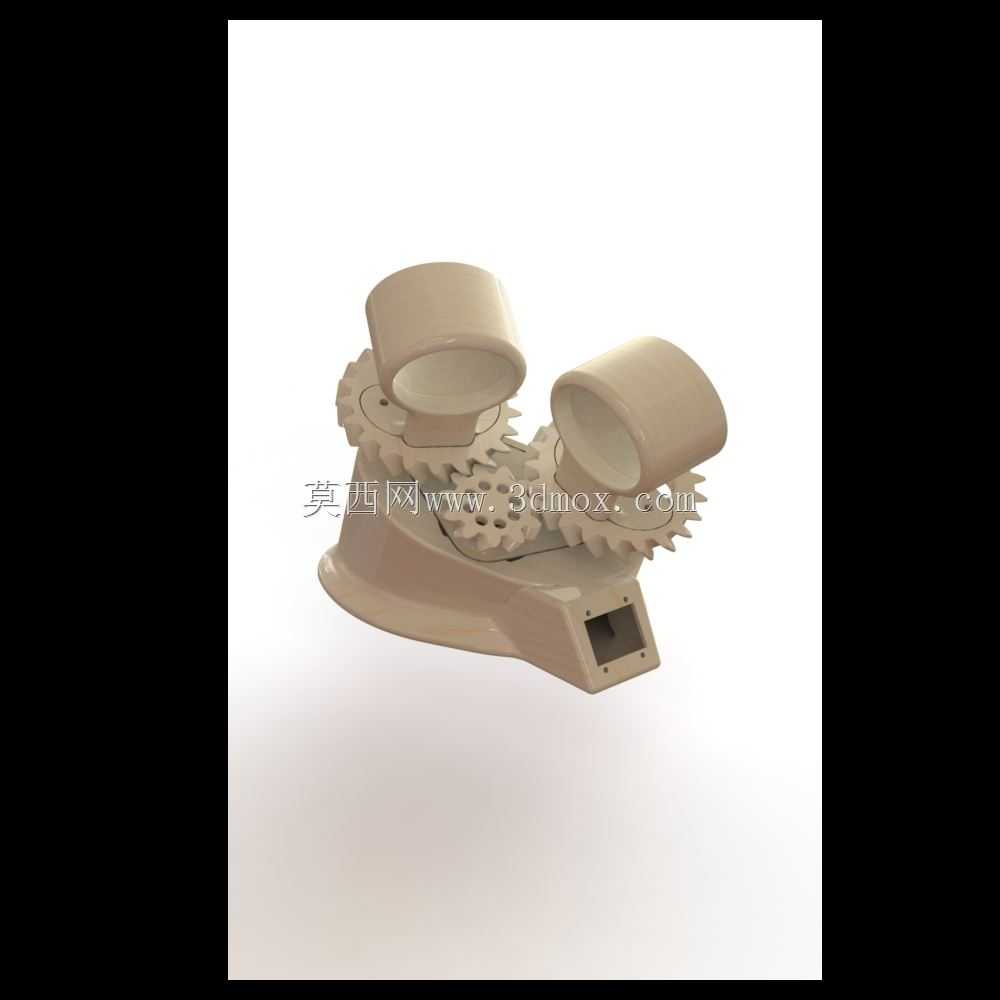

　　从结构设计逻辑来看，这款装置没有采用市面上常见的一体式塑料外壳加直流电机直驱的方案，而是选择了外露渐开线圆柱齿轮的传动布局，两个表位分别固定在两个从动齿轮的上端面，动力输入由底部的低速驱动单元提供，经过中间齿轮组的减速换向，带动两个表位以同轴不同步的低速状态做圆周转动，转动速率控制在每分钟3-4转的区间，这个转速区间是经过实际验证的，既能够保证自动陀获得足够的摆动幅度上链，又不会因为转速过快导致发条过度上紧，同时也不会因为转动幅度过大对机芯的避震结构造成额外负担。

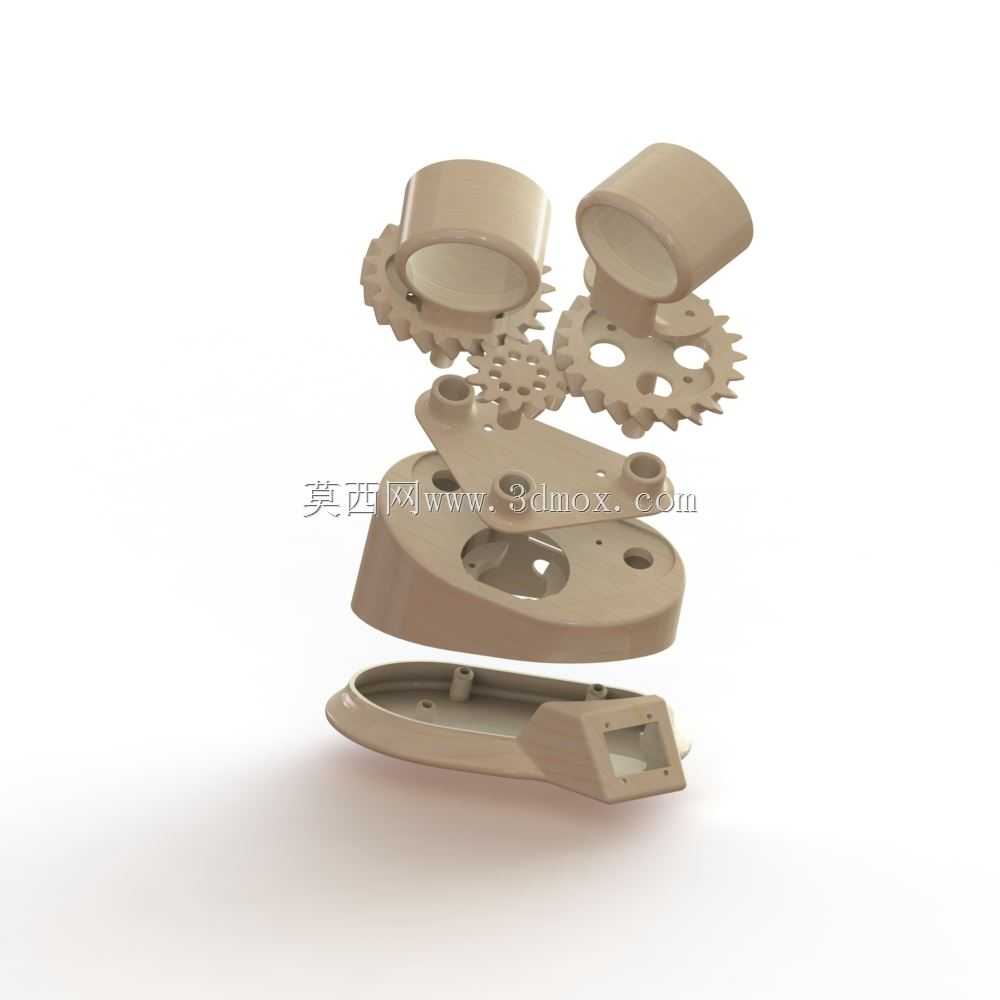

　　整个装置的承载主体采用木质层叠结构，从底部的基座到上层的齿轮安装板、表位支撑环，全部采用平板切割后层叠装配的方式，没有复杂的曲面注塑或者金属冲压结构，这种设计的优势在于加工门槛低，不需要复杂的模具投入，个人用户通过常规的数控切割设备甚至手工工具就能完成零件加工，装配时只需要对应定位孔安装齿轮轴、固定驱动单元即可，不需要复杂的工装夹具辅助。两个表位的支撑环采用内凹的圆弧设计，内径适配绝大多数常规尺寸的腕表表耳间距，不管是金属表带还是皮质、帆布表带的腕表，都可以直接将表带套在支撑环上固定，不需要额外的表枕或者绑带辅助，取放操作非常便捷。

　　从安装边界和尺寸适配来看，装置整体的底座直径控制在180mm左右，整体高度不超过120mm，占用的桌面空间和常规的6寸桌面相框相当，不管是放在玄关的收纳台、卧室的床头柜还是书房的办公桌面上，都不会占用过多的置物空间。底部基座预留了驱动单元和供电模块的安装腔，供电模块采用常规的低压直流供电方案，供电接口设置在基座侧面，接线不会和上部的转动结构产生干涉，同时基座底部预留了防滑垫的安装位置，放置在光滑的桌面或者玻璃台面上时，不会因为装置转动产生的轻微震动出现移位。

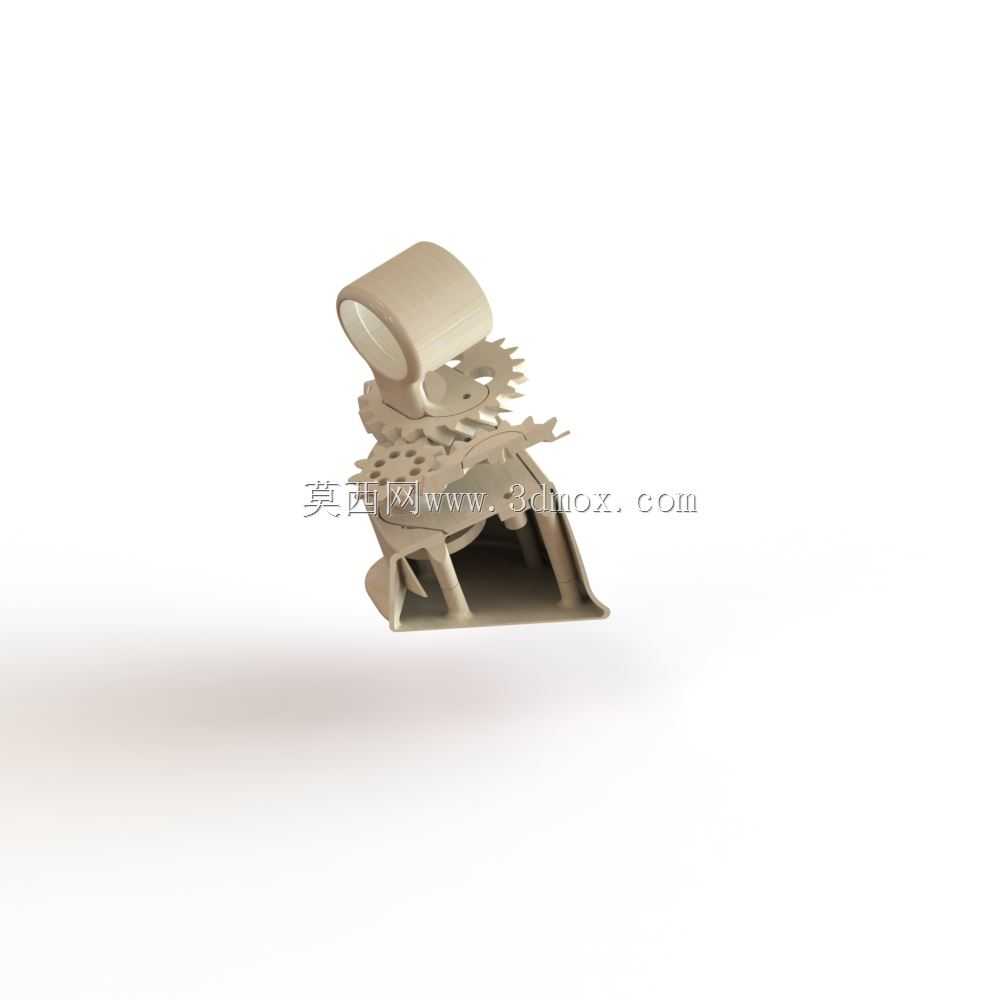

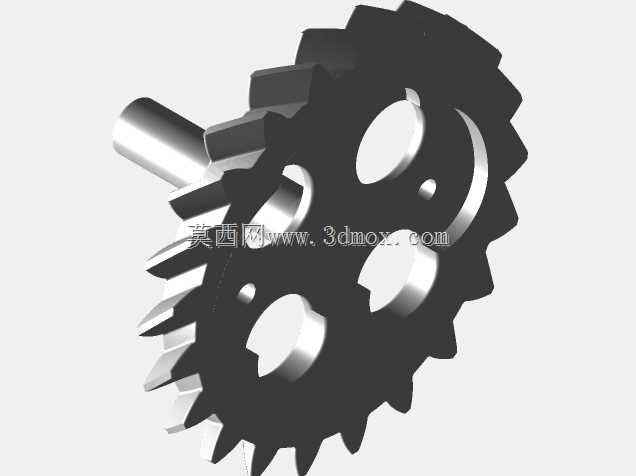

　　在细节结构的处理上，齿轮的齿形参数经过匹配调校，啮合间隙控制在0.1-0.2mm之间，既能够保证传动过程顺畅无卡滞，又不会因为间隙过大导致转动时出现明显的晃动和噪音，木质零件的边缘都做了倒角处理，取放腕表的时候不会刮花表壳或者表带。装置正面预留了小型状态显示窗口，可以直观看到装置的运行状态，不需要凑近观察齿轮的转动情况。两个表位的转动平面和水平面呈15度左右的倾角，这个角度和日常佩戴腕表时手臂自然下垂的角度接近，能够最大程度模拟真实佩戴时自动陀的受力状态，上链效率比水平转动的结构更高，同时倾斜的角度也能让放置在上面的腕表展示效果更好，日常静置时也能作为桌面的腕表展示架使用。

　　不同于市面上很多全封闭结构的摇表设备，这款外露齿轮的结构在运行时可以直观看到整个传动过程，对于喜欢机械结构的用户来说，本身也具备一定的观赏属性，木质的主体材质和金属表壳、不同材质的表带搭配起来，视觉风格更温润，不会像全金属或者塑料材质的设备那样和家居环境产生突兀感。结构上没有设置多余的复杂功能，所有的传动零件都是裸露可观察的，后期如果出现齿轮磨损或者传动故障，不需要拆解整个外壳就能直接更换对应的零件，维护成本非常低，对于有动手能力的用户来说，甚至可以根据自己的腕表尺寸，自行调整支撑环的内径，或者调整齿轮组的传动比来改变转动速率，适配更多特殊尺寸的腕表使用。
