立式商用多层食材烤制置物架结构设计

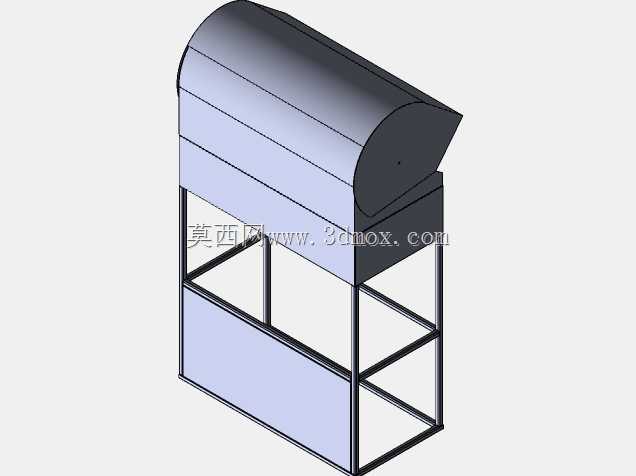

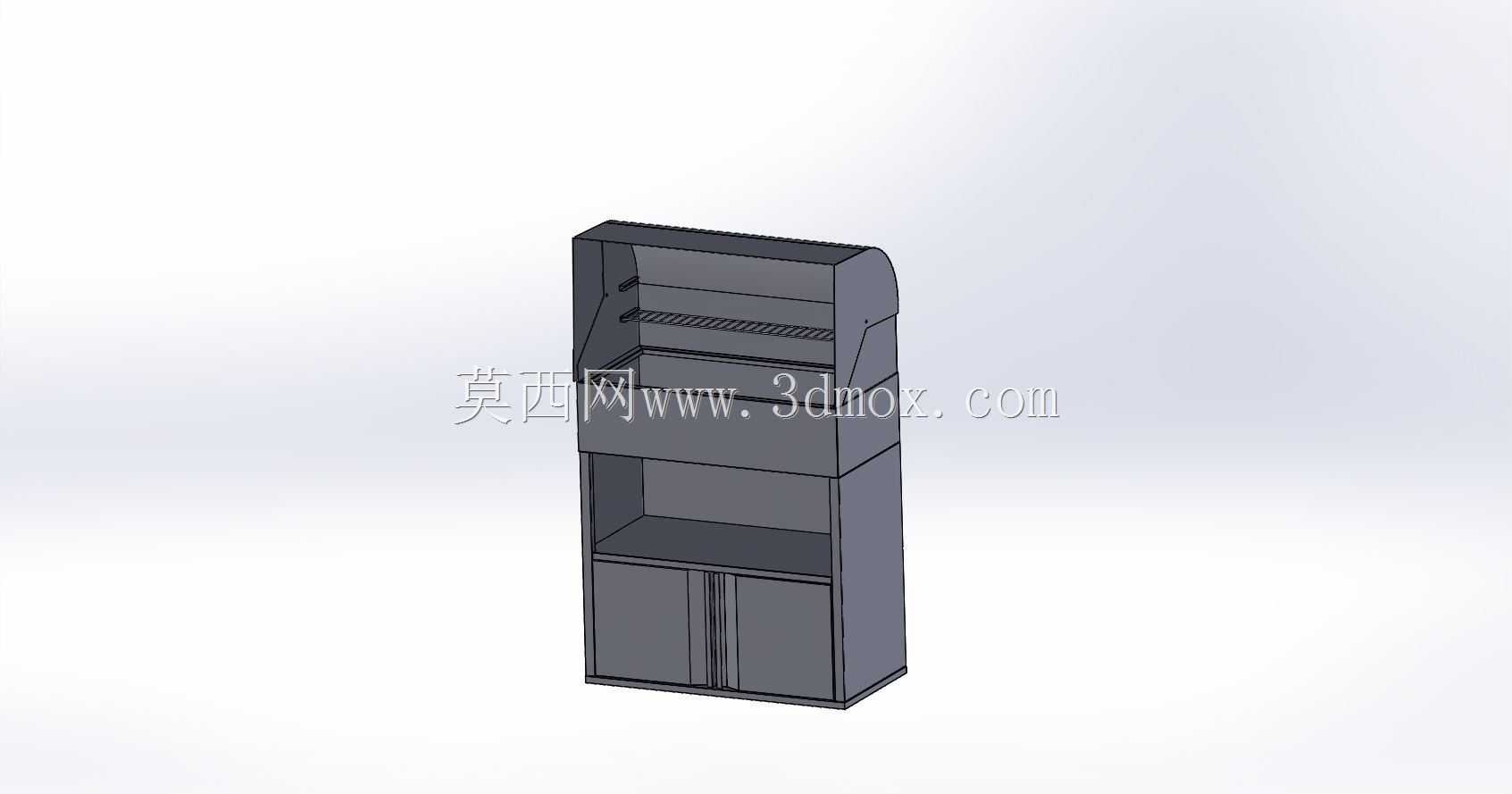

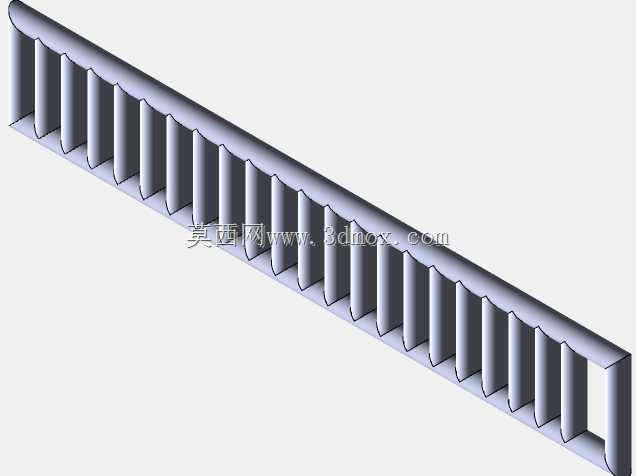

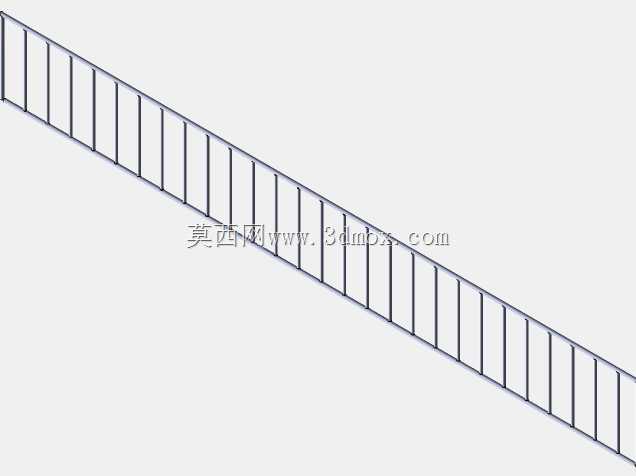

　　这款立式多层烤制置物架，主要面向中小型餐饮门店、户外集中供餐点的食材熟制场景设计，区别于普通家用小型烧烤架，整体采用立式落地布局，在有限的占地空间内拓展分层操作与置物空间，适配门店后厨、户外摆摊等场地局促的使用环境。从结构布局来看，设备整体采用窄高型立式框架，底部设置双开门封闭储物舱，可放置备用烤签、调味容器、清洁工具等零散物料，避免烤制过程中物料随意堆放占用操作空间；中部预留开放式操作置物层，可临时摆放待烤制的食材盘、已烤制完成的成品暂存盘，减少操作人员来回取物的走动距离，提升出餐效率；上部为带背部围挡的烤制作业区，背部设置多道平行格栅条，既可以作为烤签的临时挂放点位，也能阻挡烤制过程中油滴、食材碎屑向后飞溅，

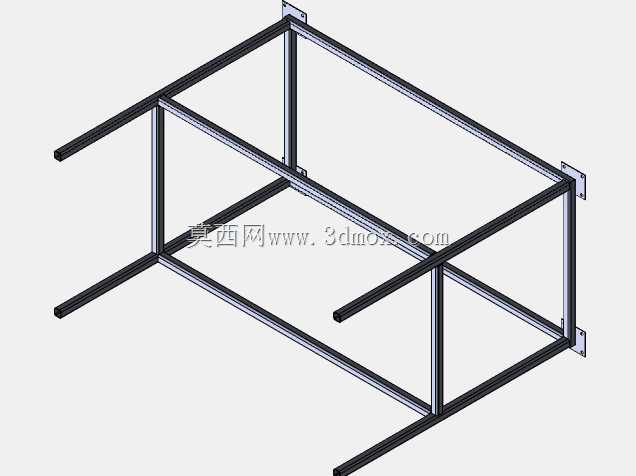

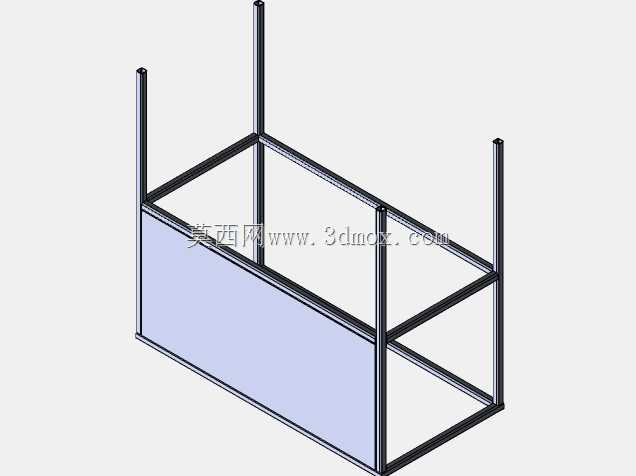

　　保持作业区后方墙面整洁。设计过程中充分考虑商用场景的高频使用需求，整体框架采用等边角钢拼接的受力结构，所有承重层板的支撑横梁均做了加厚处理，单层层板可承载20kg以上的食材与器具重量，避免长期承重出现层板下弯变形；框架边角全部做圆弧过渡处理，没有尖锐外凸的棱边，防止操作人员在忙碌取放食材时被磕碰划伤。安装边界方面，设备整体占地宽度控制在0.8米以内，深度控制在0.6米，整体高度1.8米，不需要额外的墙面固定支撑，放置在平整的硬化地面即可稳定使用，底部框架预留10mm的调节间隙，可通过加装薄垫片调整整体水平度，适配地面存在轻微不平整的使用场景。烤制作业区的层板高度做了可调节设计，层板支撑位每隔50mm设置一个定位卡槽，

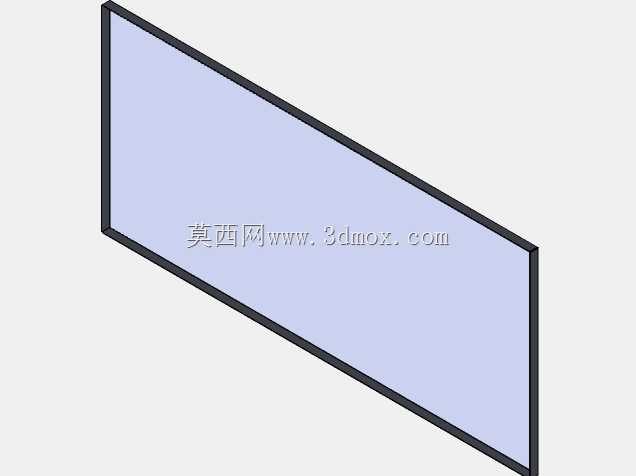

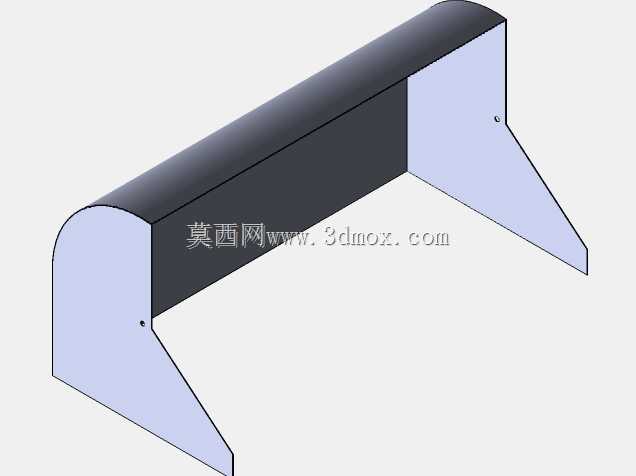

　　操作人员可根据烤制食材的体积大小、烤制时的温度需求，灵活调整层板与热源的间距，比如烤制体积较大的整禽食材时，可将对应层板下移，预留足够的食材放置空间；烤制肉串、素菜串等小型食材时，可将层板上移，靠近热源提升烤制效率。背部围挡采用向后倾斜5度的设计，既可以阻挡油滴飞溅，也不会遮挡操作人员的取放视线，围挡表面做光滑平面处理，没有复杂的凹凸沟槽，日常清洁时仅需用湿抹布擦拭即可去除附着的油污，减少清洁维护的工作量。底部储物舱的双开门采用对开式设计，门体与框架之间采用简易合页连接，开合角度可达180度，取放内部储物时不会被门体遮挡，门体边缘加装耐高温密封胶条，可阻挡烤制过程中产生的油烟进入储物舱，避免内部存放的工具、物料被油烟附着产生异味。

　　在实际使用场景中，这款烤架可适配炭火、电加热管、燃气加热板等多种热源形式，操作人员可根据自身的使用条件选择对应的热源安装在烤制作业区的对应位置，不需要对框架结构做额外改造；框架两侧预留了热源管线的走管缺口，电加热的电源线、燃气加热的供气管可从缺口处规整引出，避免管线外露被高温烤坏，也防止人员走动时剐蹭到管线引发安全隐患。不同于普通的开放式烧烤架，这款立式烤架将储物、暂存、烤制功能整合在同一立式框架内，操作人员站在设备正面即可完成取料、烤制、暂存、工具存取的全流程操作，不需要在多个设备之间来回移动，单名操作人员即可同时管控多串食材的烤制进度，适合客流量较大的烧烤门店、夜市摊点使用。结构设计时所有零部件均采用常见的标准型材与板材加工，没有特殊定制的异形构件，生产加工时仅需通过切割、折弯、焊接、打磨即可完成整体框架的制作，加工难度低，后期如果出现局部构件损坏，也可快速采购对应型材更换，降低设备的维护成本。
