多工位回转式压合组装工业设备结构

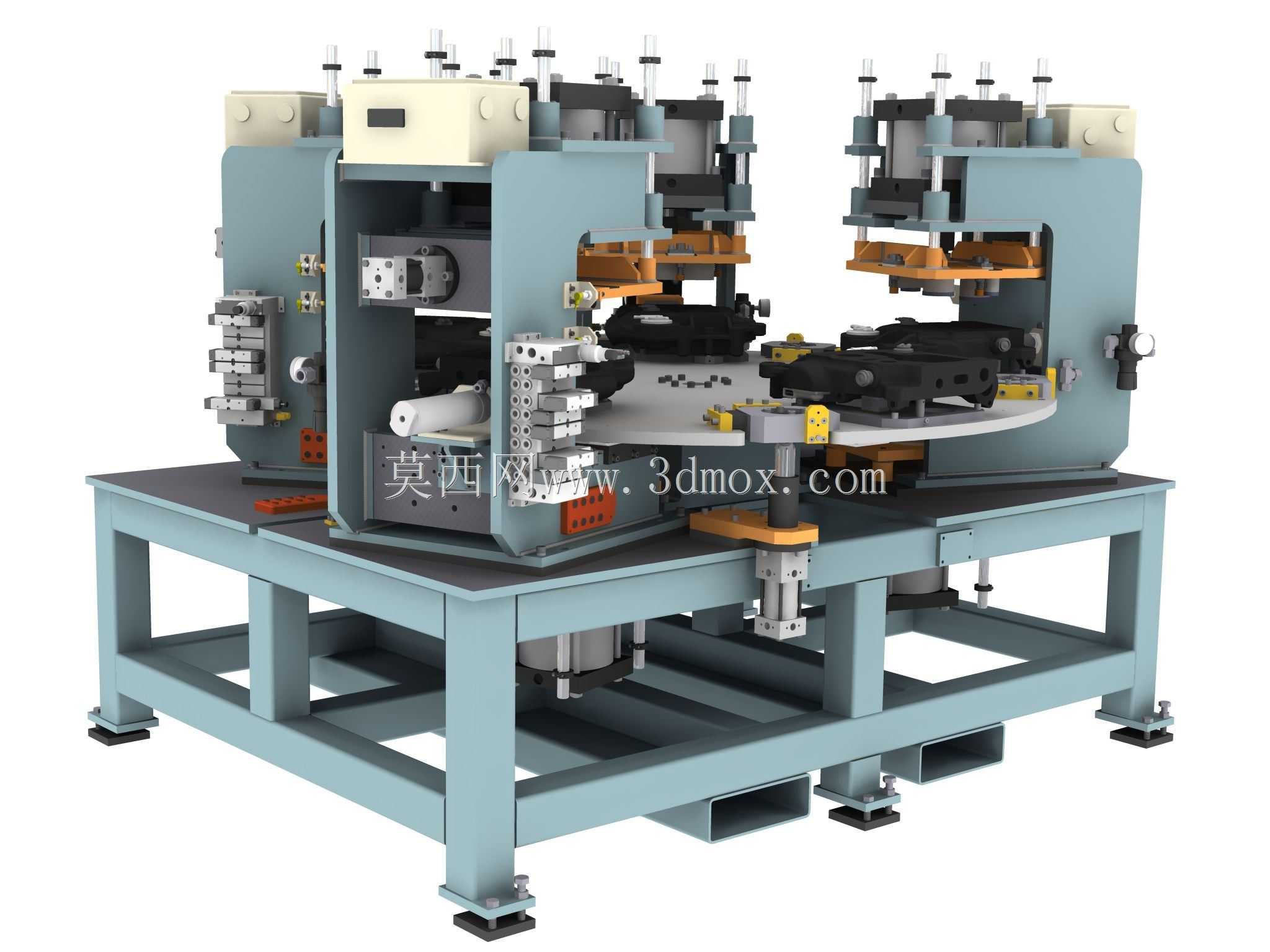

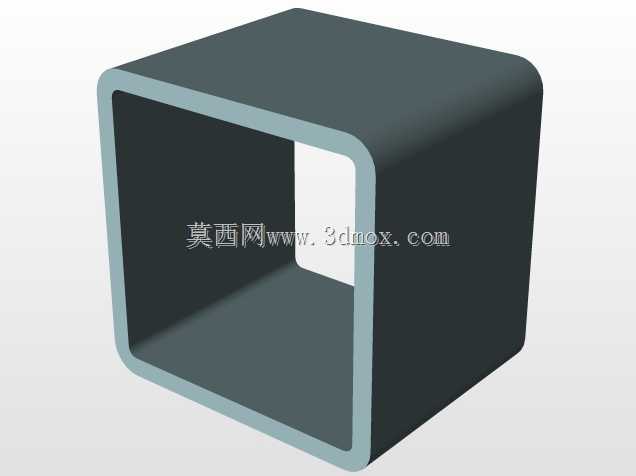

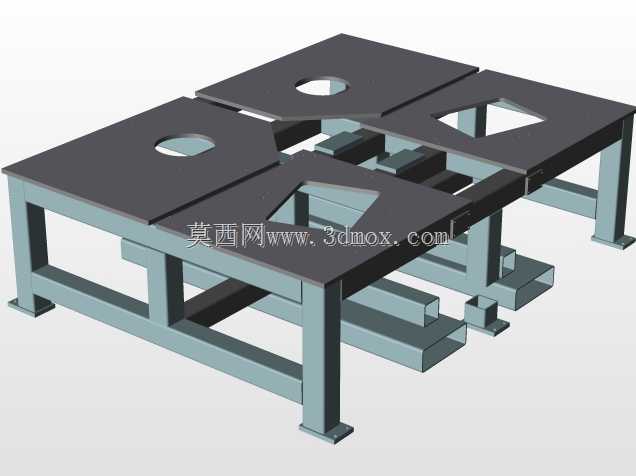

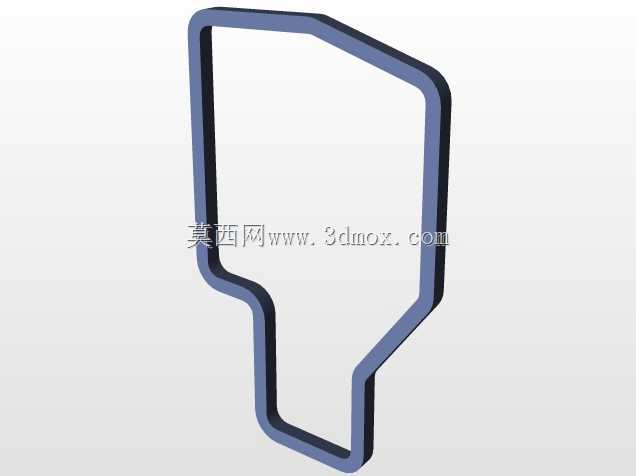

　　这套设备的结构设计核心围绕中小尺寸异形工件的多工序连续压装作业展开，从现场产线适配的角度出发，整体采用方通焊接机架作为承载基础，机架底部配置可调式减震脚杯，可直接在硬化车间地面完成调平安装，无需额外预埋地脚螺栓，适配现有产线的快速布局调整需求，单台设备的占地边界控制在长2.4米、宽1.8米、高2.1米范围内，可嵌入现有组装流水线的中段工位，不需要对原有产线做大规模结构改造。

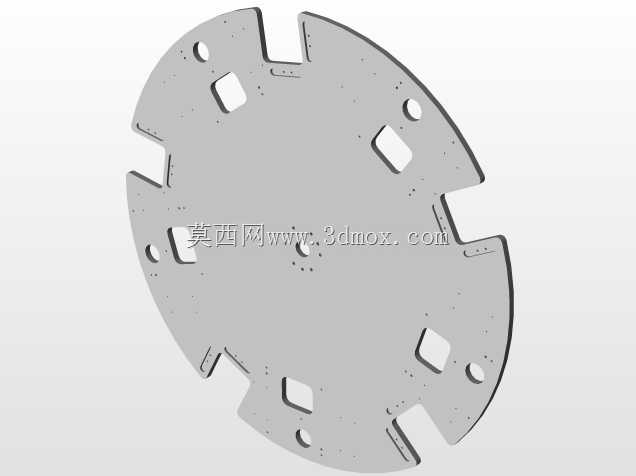

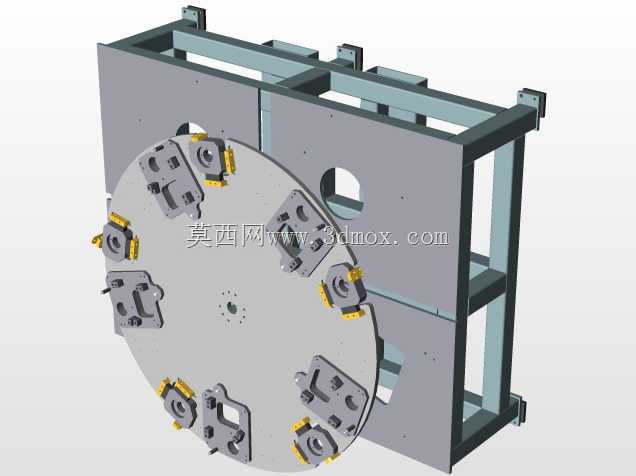

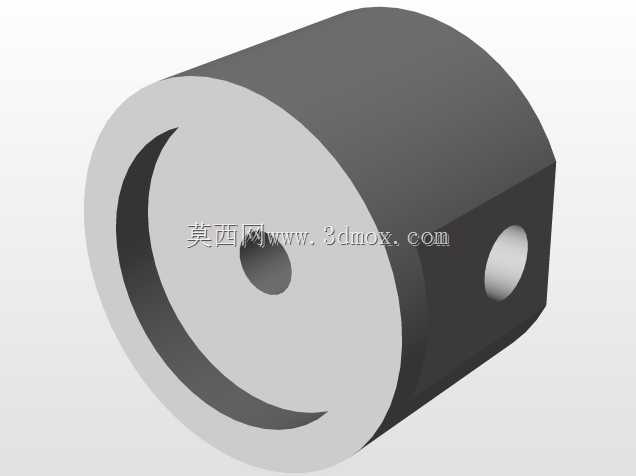

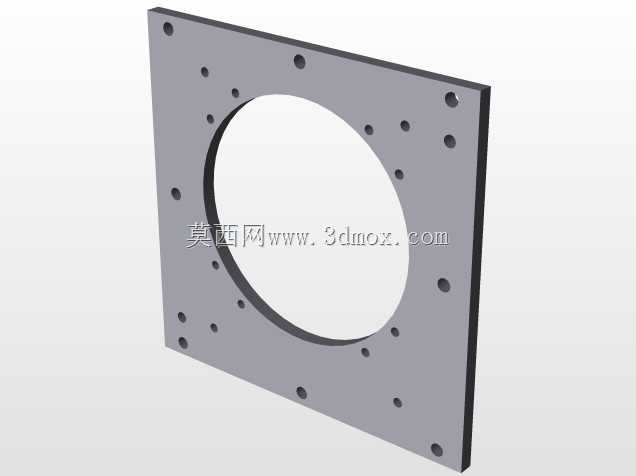

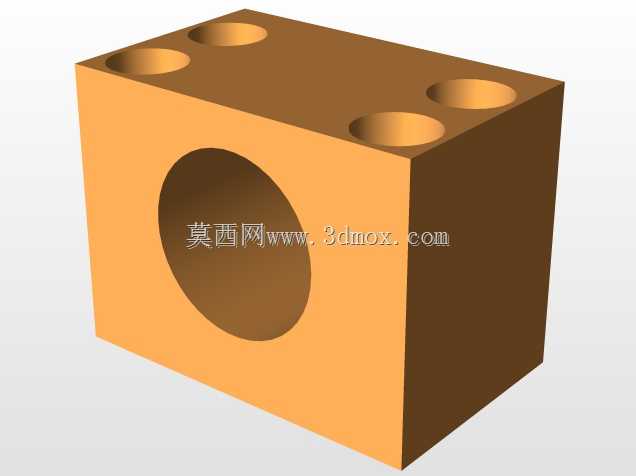

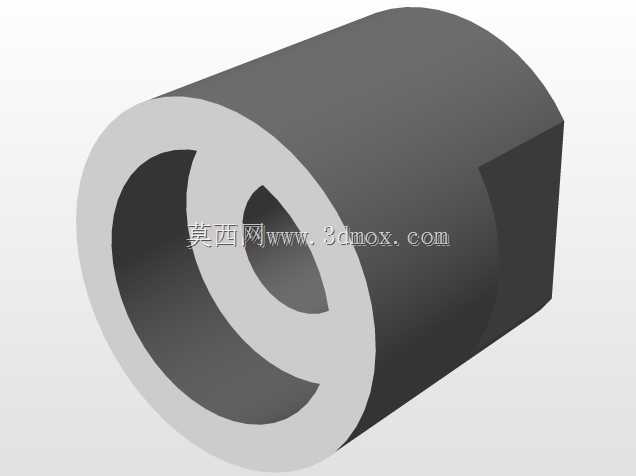

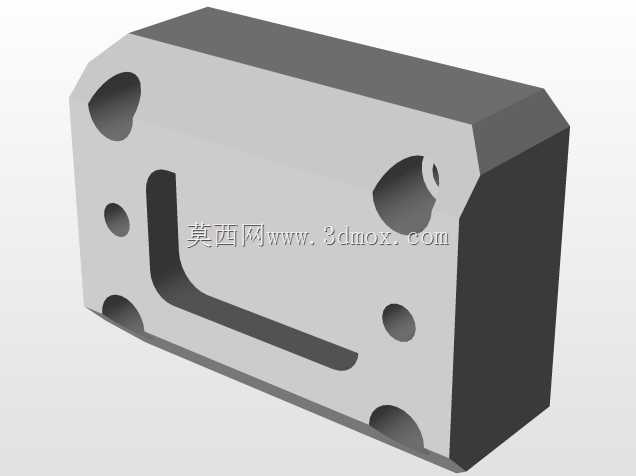

　　设备中部采用间歇式回转工作台作为工件输送载体，台面上根据工序需求配置了多套仿形定位工装，工装的定位型面完全匹配待加工工件的外形轮廓，可实现工件的快速装夹定位，重复定位精度控制在0.1mm以内，满足压装工序的同轴度要求。回转台的驱动采用凸轮分割器搭配异步电机的组合，转位动作平稳无冲击，停位精度可靠，可配合上下料工位、多组压装工位实现连续循环作业，单循环节拍可根据不同工件的压装需求调整，适配多品种小批量的生产场景。

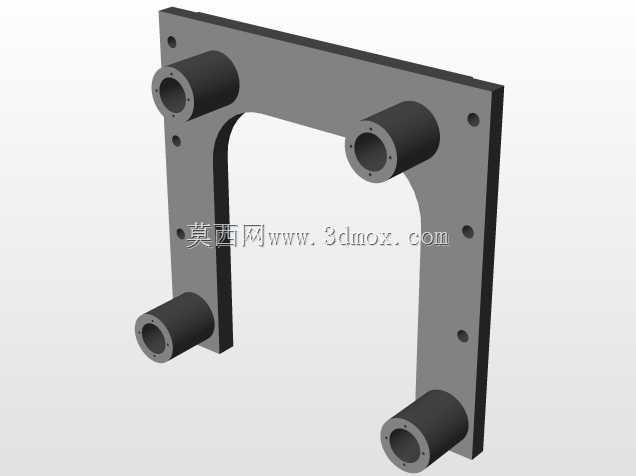

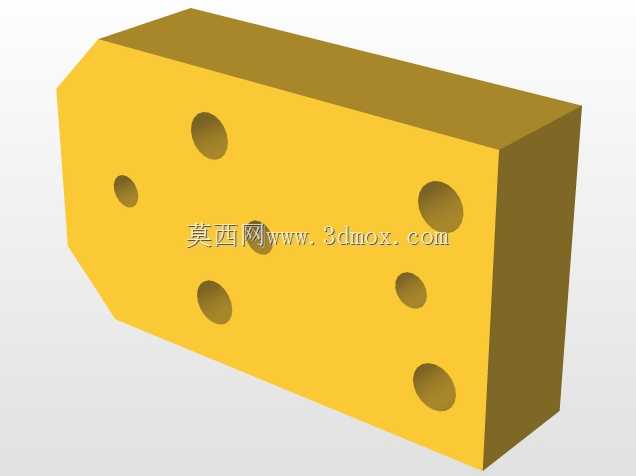

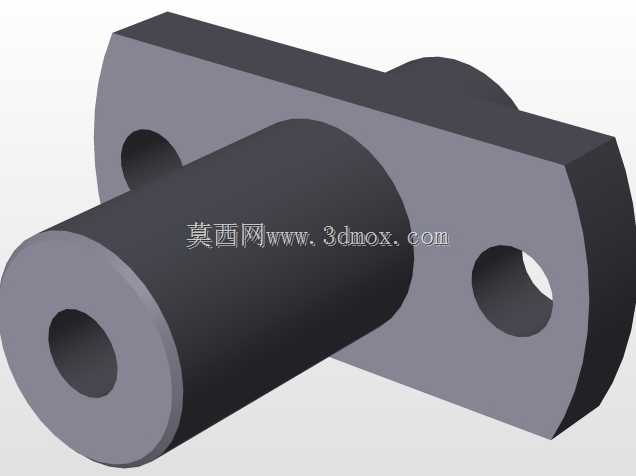

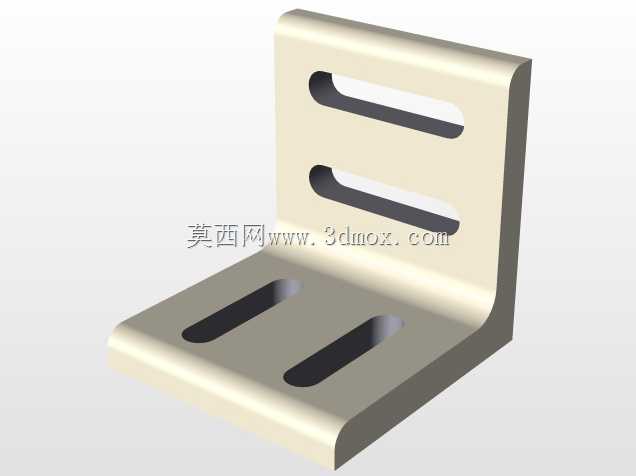

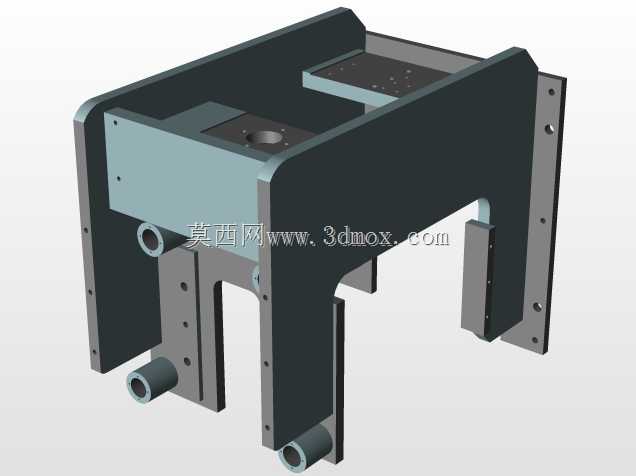

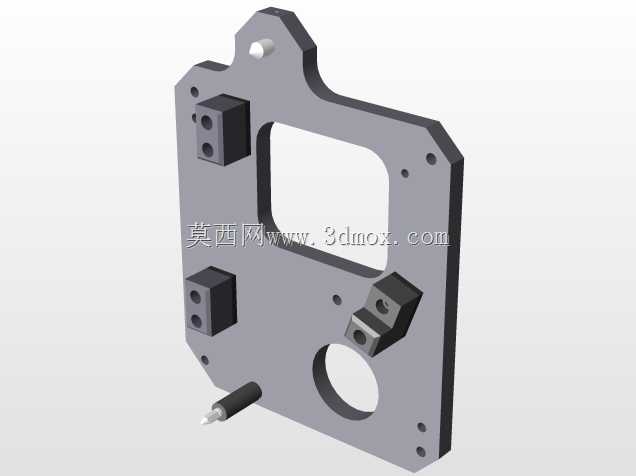

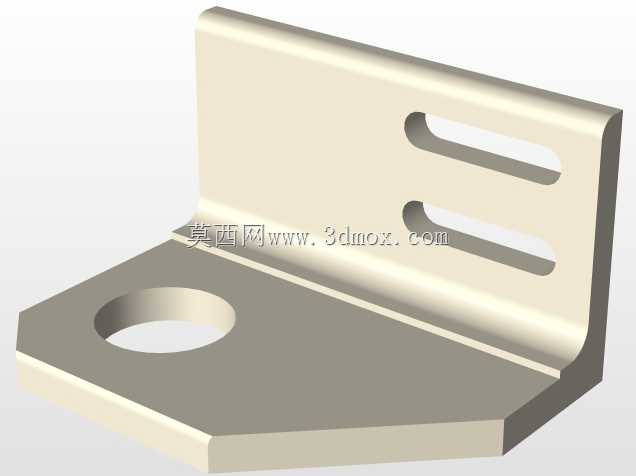

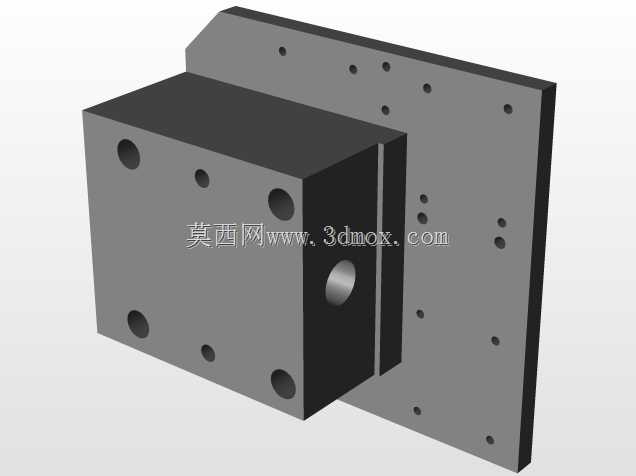

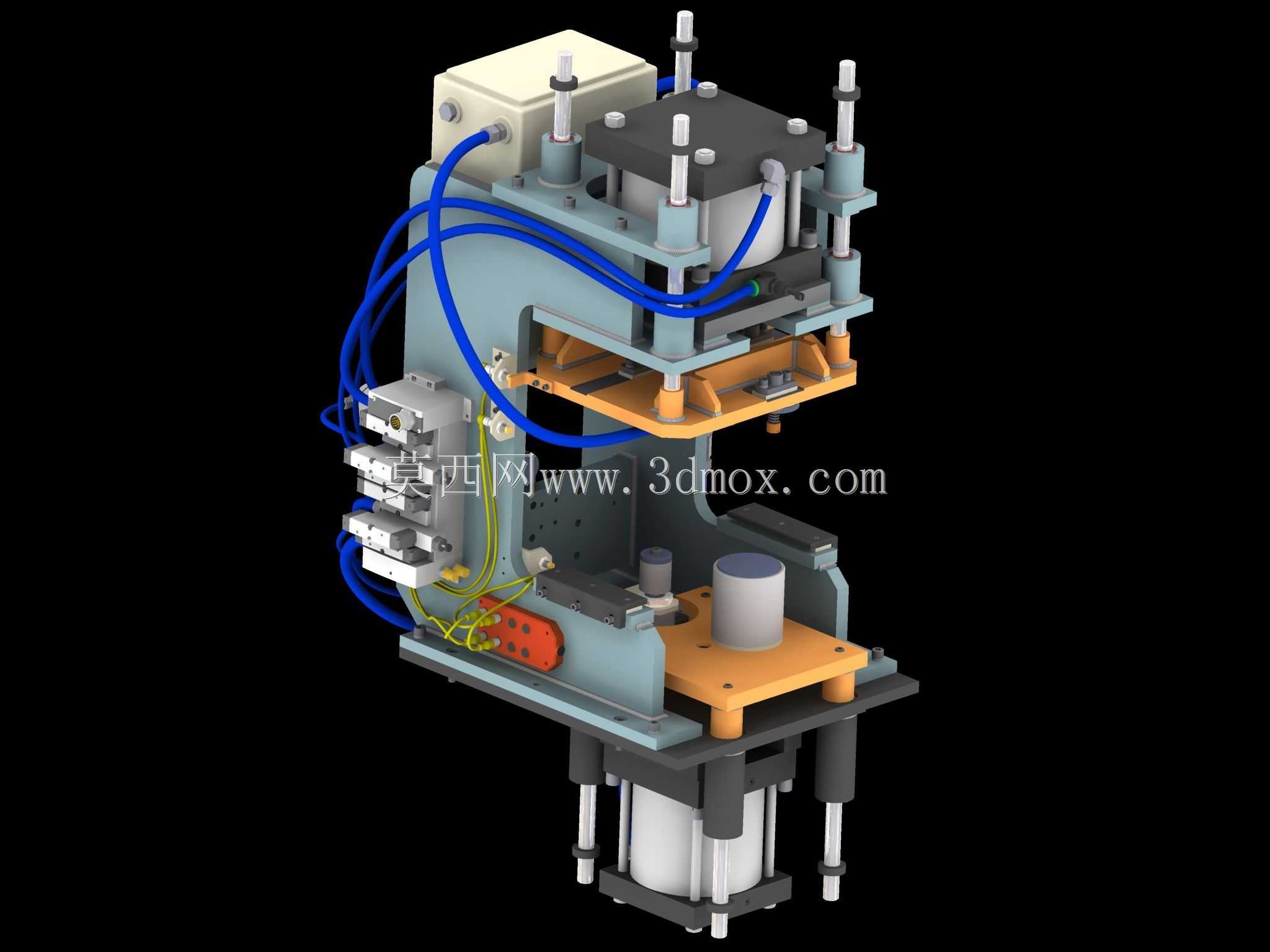

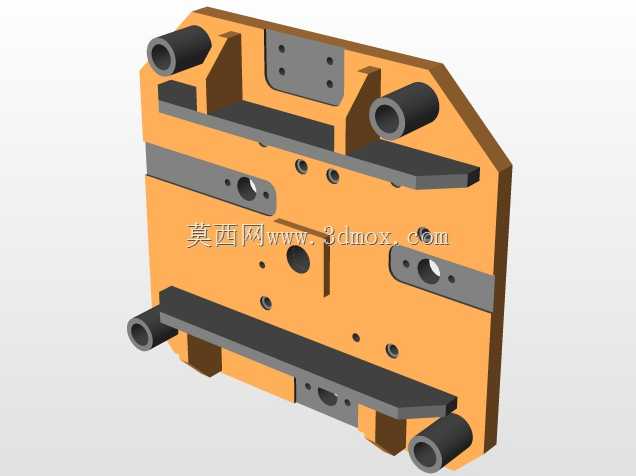

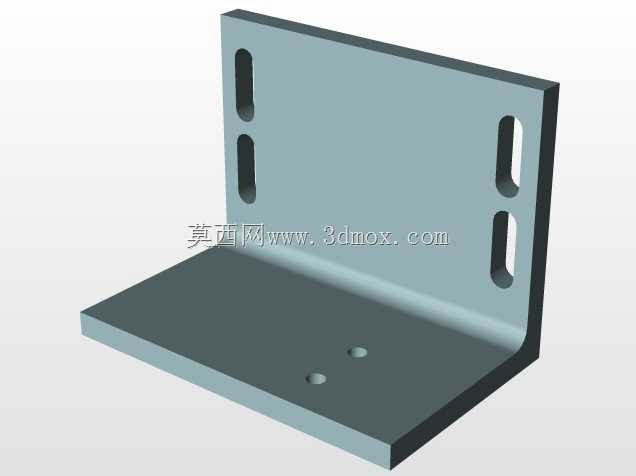

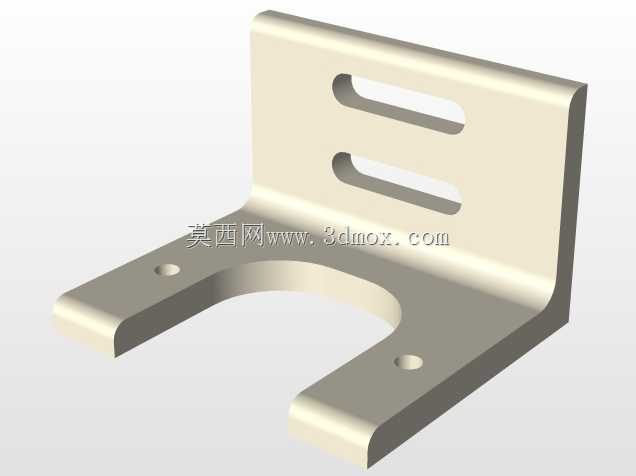

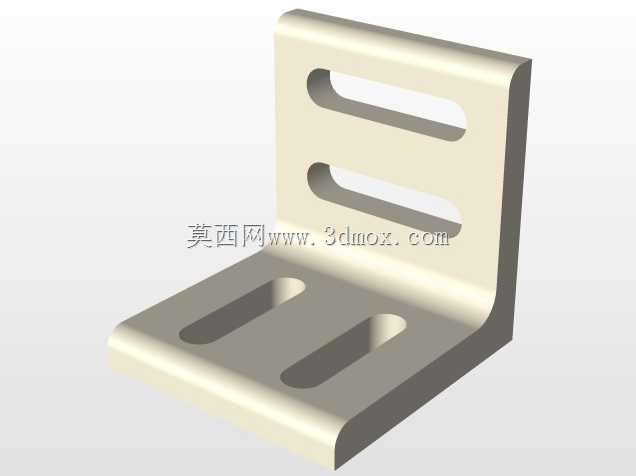

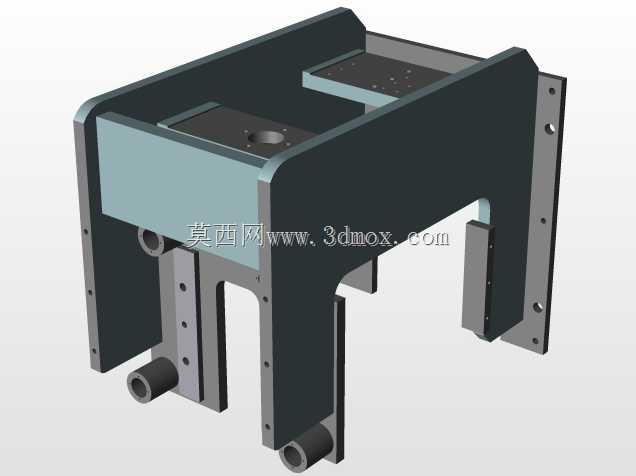

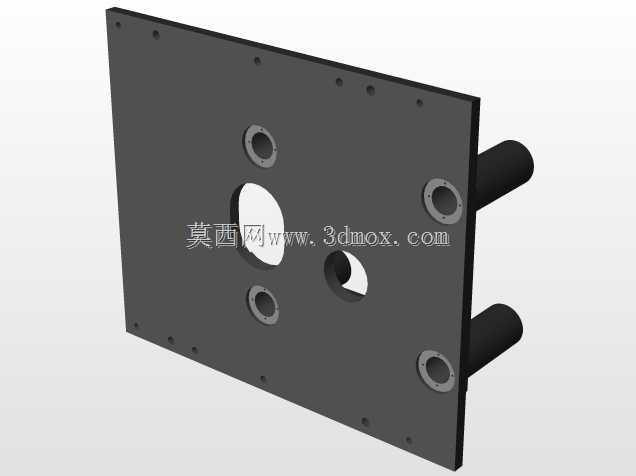

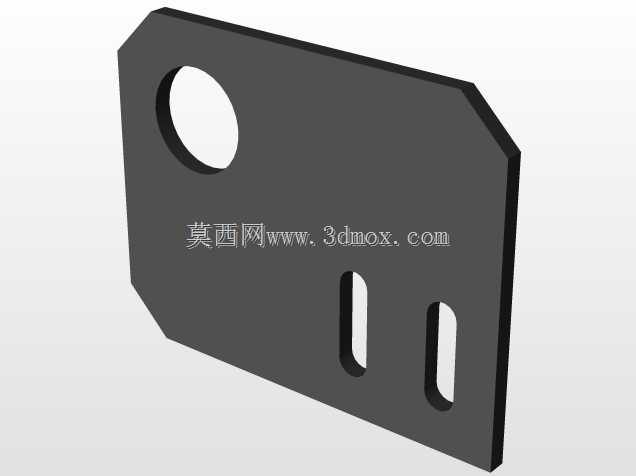

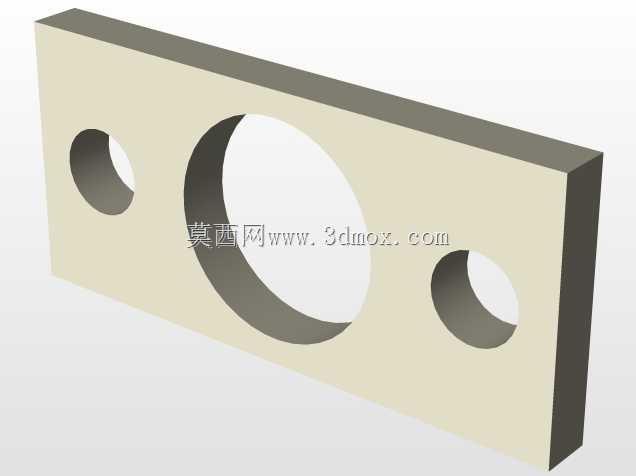

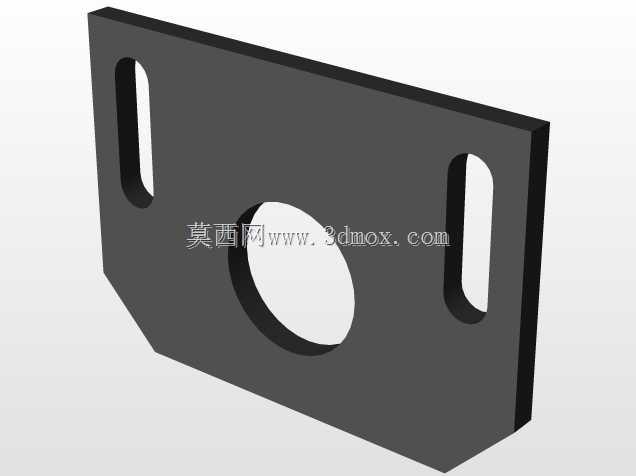

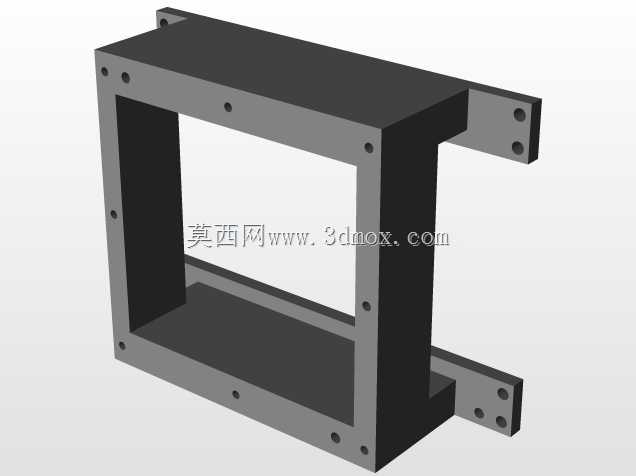

　　工作台两侧对称布置的多组压装执行单元，采用气动增压缸作为动力输出元件，每组压头都配置了独立的导向柱与位移检测模块，可根据不同压装点的行程、压力需求单独设置参数，避免不同压装点的压力干涉，保证每个压合点位的装配质量。压装单元的安装支架采用加厚钢板焊接后整体加工而成，支架与主机架之间采用定位销连接，长期运行不会出现位置偏移，减少日常维护的校准工作量。

　　从结构设计的细节来看，设备的气动管路、电气走线全部采用内置式布局，管路沿机架方通的内部空腔布置，外部仅预留执行元件的连接接头，既避免了生产过程中工件碎屑、切削液对管路的磨损腐蚀，也让设备整体外观更整洁，减少现场清理的卫生死角。设备的操作侧配置了可调整高度的安全光栅，当操作人员肢体进入设备工作区域时，设备会立即暂停压装动作，同时回转台锁定，避免安全事故发生，符合机械设备的安全防护规范。

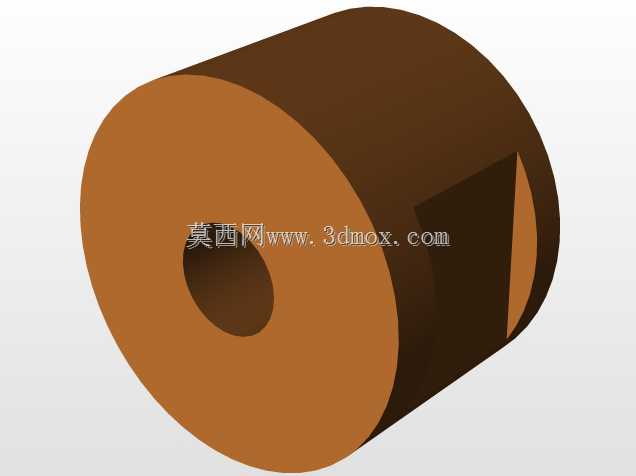

　　在实际应用场景中，这类设备主要用于消费电子结构件、小型汽配零件、家电组件的多点位压合组装工序，替代传统的单工位人工压装作业，可将单工件的装配时间缩短60%以上，同时避免人工压装的压力不稳定、压合位置偏移等质量问题。设计过程中充分考虑了换产的便捷性，回转台上的定位工装、压装单元的压头都采用快换式连接结构，更换不同产品的工装时，仅需松开紧固螺丝即可完成更换，单批次换产时间可控制在30分钟以内，适配柔性生产的需求。

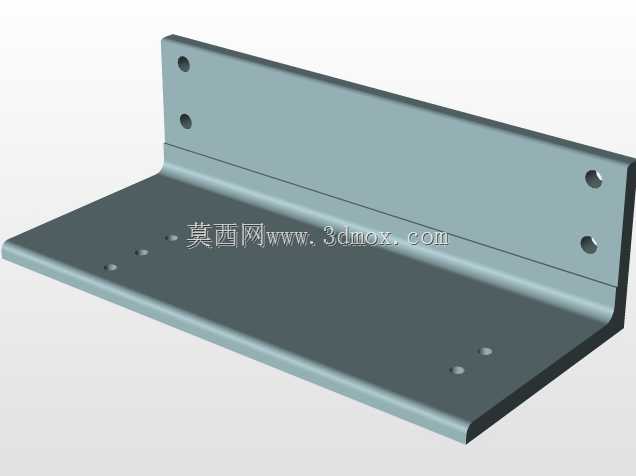

　　设备的机架下部预留了电气控制元件、气动处理元件的安装空间，三联件、电磁阀组、PLC控制模块全部集成在机架内部的安装板上，外部仅预留气源接口、电源接口，现场安装时仅需接入0.6-0.8MPa的压缩气源与380V工业电源即可投入使用，不需要额外配置附属设备。压装单元的压力调节可通过每个支路的调压阀单独调整，配合位移传感器的反馈，可实现压装过程的压力、位移曲线监控，当出现压装不到位、压力超差的情况时，设备会自动报警并提示异常点位，方便现场操作人员快速排查问题。

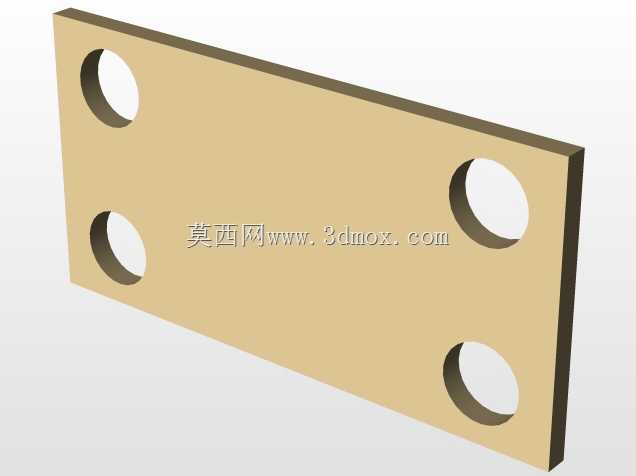

　　从三维建模的角度来看，这套设备的结构完整还原了实际加工装配的所有细节，包括方通机架的焊接坡口、紧固件的安装位置、气动元件的接口尺寸、工装的定位型面细节，所有配合面的尺寸公差都按照实际加工要求进行了标注，可直接作为设备加工制造的参考依据，也可用于同类压装设备的结构优化设计参考，帮助设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
