户外IP65防护等级落地式配电装置

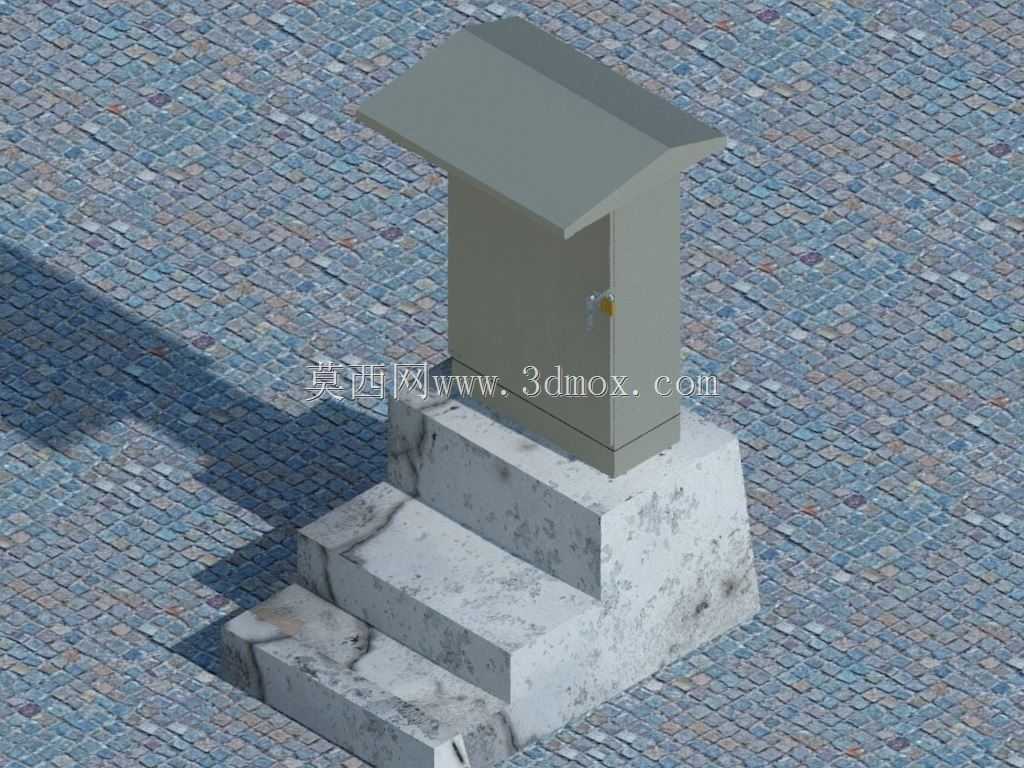

　　很多新手做户外柜体设计时容易忽略基座的防水挡水作用，直接把柜体落在硬化地面上，雨季积水稍微没过地面就容易顺着柜体底部的密封缝隙渗进柜内，这款设计的三级台阶基座，最上层台阶比周边地面高出近300mm，哪怕是短时强降雨导致地面积水，也很难漫到柜体安装面，同时台阶的错落结构也能减少雨水顺着基座面直接冲刷柜体底部密封胶条的概率，比常规的平板式混凝土基座挡水效果好很多。柜体顶部的斜向雨檐设计也很有讲究，不是简单做个平面顶盖，而是做了带倾斜角度的外伸檐口，檐口超出柜体侧面近80mm，雨水落在顶盖上会顺着斜面快速从柜体前后两侧排走，不会顺着顶盖和柜体的拼接缝渗进柜内，而且檐口的下沿做了隐形的滴水线结构，雨水流到檐口边缘时会直接滴落，做户外配电设备结构设计快十二年，经手的户外柜体项目少说也有七八十个，看到这款IP65户外配电盘的结构方案时，第一反应是这是吃透了现场安装痛点的成熟设计，没有花里胡哨的冗余结构，每一处细节都对应着户外工况的实际需求。先从安装边界说起，这款配电盘整体外形尺寸控制在700mm宽、300mm深、1000mm高，这个尺寸段刚好覆盖了户外零散配电点位的容量需求，不管是园区景观照明的回路分配、小型户外设备的供电接驳，还是临时施工点位的固定配电，都能适配，不会因为柜体过大占用过多公共通道空间，也不会因为内部容积不足放不下断路器、漏电保护、端子排这些常规元器件。底部的三级台阶式混凝土基座设计是很务实的选择，

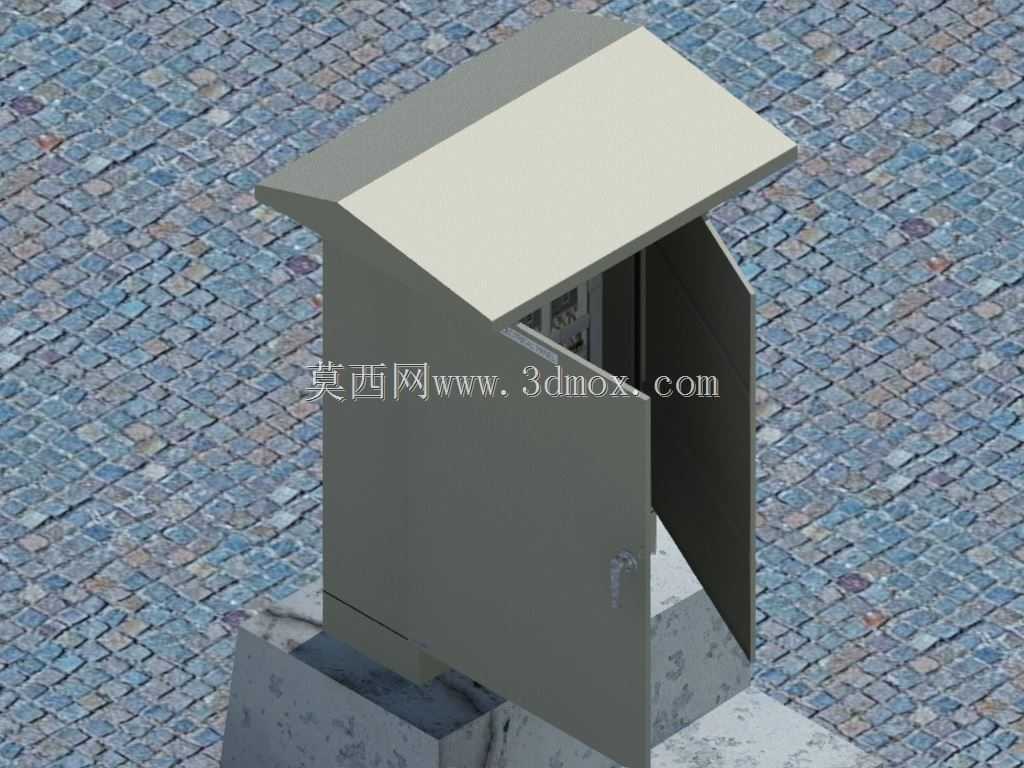

　　不会顺着檐口下沿回流到柜体侧壁上，长期使用也不会在柜体门板位置留下明显的雨渍流痕。柜体的门板密封结构是达到IP65防护等级的核心，门板和柜体的贴合面做了一圈嵌入式的发泡密封胶条槽，胶条选用的是耐候性三元乙丙材质，安装时胶条完全嵌入槽内，不会因为长期户外暴晒出现胶条脱落、移位的问题，门板闭合时通过多点式锁具压紧，胶条的压缩量控制在30%左右，既能保证密封效果，又不会因为压缩量过大导致胶条提前老化失效，锁具本身也做了防水护盖结构，雨水不会顺着锁孔渗进柜内。柜体的材质选用上，方案里给出的碳钢板材是户外柜体的常规选择，板材厚度建议选用2.0mm以上的冷轧碳钢板，表面经过磷化、静电喷塑处理，塑粉选用户外耐候型聚酯粉末，

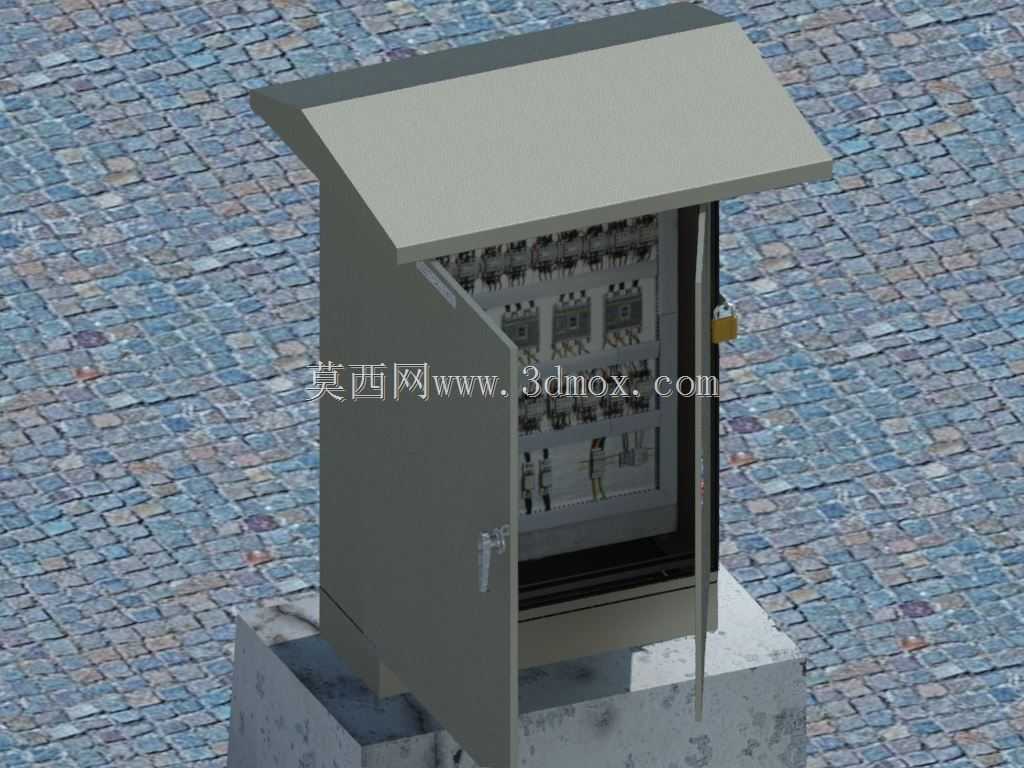

　　能抵御紫外线长期照射导致的粉化、褪色问题，如果是在沿海高盐雾区域使用，也可以替换成SUS304不锈钢板材，不需要额外做表面处理就能满足防腐蚀需求，两种材质的安装孔位、结构尺寸完全一致，不需要修改模具就能切换材质，适配不同项目的成本和工况需求。从内部安装结构来看，柜内预留了标准的DIN导轨安装位，导轨的安装高度可以根据元器件尺寸上下调整，柜内两侧预留了走线槽的安装空间，进出线的敲落孔都设置在柜体底部，配合防水电缆格兰头使用，能保证线缆进出位置的密封性能，柜体侧面还预留了可选的透气阀安装位，如果是在温差较大的区域使用，可以安装防水透气阀，平衡柜内外的气压差，避免因为温度变化导致柜内产生凝露，影响电气元器件的使用寿命。

　　这款配电盘的适用场景非常广泛，不管是市政道路的路灯配电、公园景区的景观设备供电、工业园区的户外零散设备配电，还是住宅小区的公共区域照明配电，都能满足使用需求，安装时只需要提前按照基座尺寸浇筑好混凝土基础，把柜体底部的安装孔和基础上的预埋螺栓对齐固定，做好进出线缆的密封处理就能投入使用，后期维护也很方便，门板开启角度能达到120度以上，内部元器件的操作、更换都有足够的操作空间，不需要额外预留过多的维护通道。很多刚入行的结构设计师做户外柜体时，容易把注意力都放在板材厚度、锁具强度这些显性参数上，忽略了顶盖排水、基座挡水、密封胶条压缩量这些隐性的细节，恰恰是这些细节决定了柜体在户外工况下的实际使用寿命，这款配电盘的结构方案把这些容易被忽略的细节都考虑到了，没有多余的装饰性结构，所有结构设计都服务于户外防护、安装便捷、维护方便这几个核心需求，是非常成熟的户外配电设备结构方案，不管是直接用于生产加工，还是作为同类产品的设计参考，都有很高的实用价值。
