ABB ZS1型11kV中压双母线金属铠装开关设备

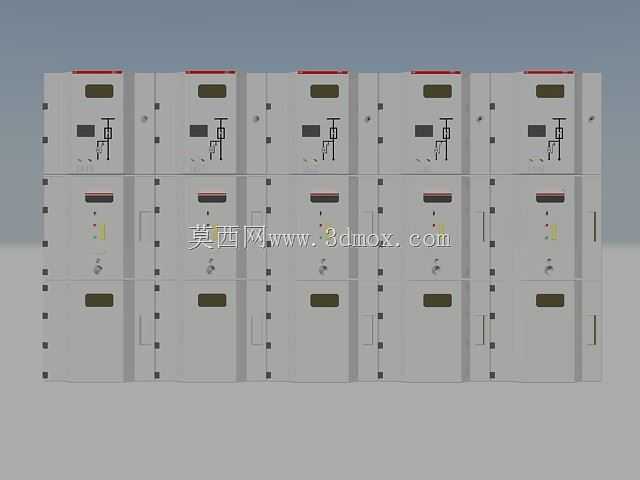

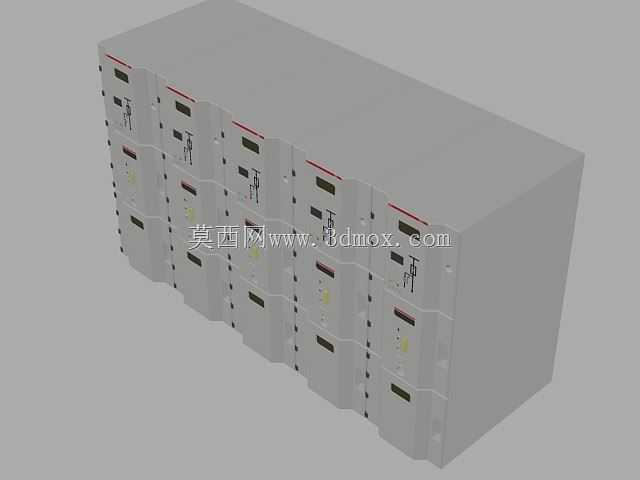

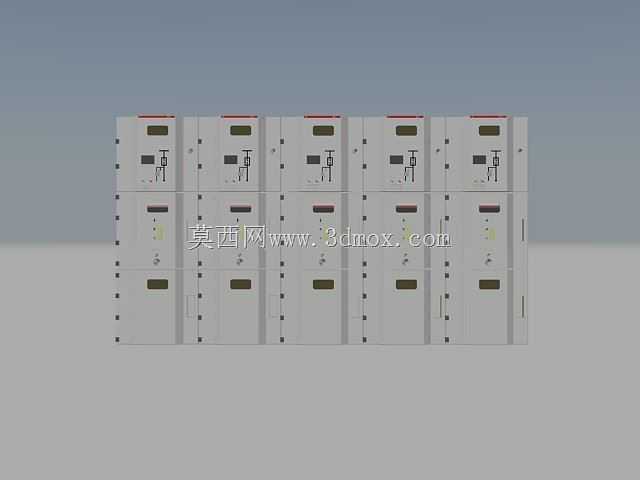

　　在民用自备供电、中小型区域配电场景中，中压开关设备的可靠性直接决定供电连续性，这款双母线结构的金属铠装开关设备，正是针对需要双电源冗余切换的供电场景设计，可在单段母线检修、故障时通过母联切换实现不停电供电，适配11kV电压等级、630A额定电流的配电回路，可承受25kA等级的短路电流冲击，满足常规民用配电、小型自备电站的进线、出线、母联、计量等回路的配置需求。从结构设计来看，整组设备采用模块化拼接思路，单柜为独立铠装隔室结构，分别设置母线室、断路器室、电缆室、低压控制室四个独立隔室，隔室之间采用金属钢板分隔，避免单回路故障时电弧、高温蔓延至相邻柜组，提升整组设备的运行安全性。柜体正面分层布置操作面板、状态指示窗、操作机构孔位，

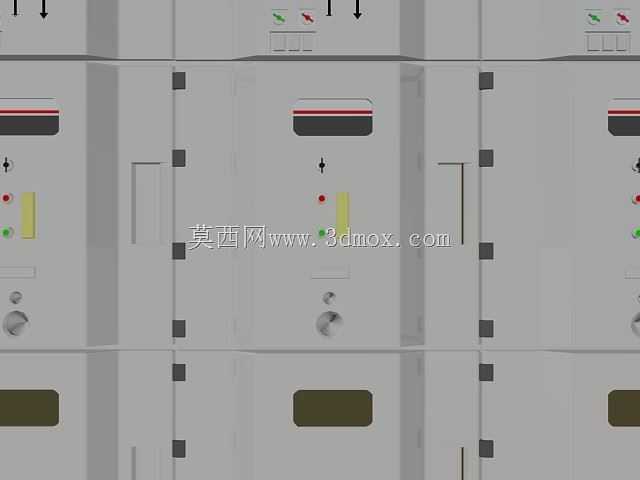

　　上层为二次仪表与状态指示区域，可直观显示回路分合状态、带电指示、故障告警信息，中层为断路器操作工位，配套机械联锁结构，只有当断路器处于分闸位置时才能推进或抽出手车，避免带负荷拉合隔离开关的误操作风险，下层为电缆终端接入区域，预留足够的电缆弯曲半径空间，适配多根大截面电力电缆的终端制作与接入作业。整组设备的排布按照常规配电房的布局逻辑设计，相邻柜体之间通过母线套管实现主母线的连通，柜顶预留母线桥安装空间，可根据现场配电房的布局调整进出线方向，既支持电缆下进下出，也可适配母线上进上出的布置方案。建模过程中严格遵循铠装移开式开关设备的实际安装尺寸边界，单柜宽度、深度、高度尺寸符合行业通用规范，柜间拼接面预留密封垫安装槽位，

　　操作手柄的活动范围、柜门开启角度均按照实际操作需求预留足够空间，避免现场安装后出现操作干涉问题。手车式断路器的推进轨道、定位卡扣、二次插头的位置均按照实物结构还原，接地开关的操作联锁、柜门与接地开关的机械闭锁结构也做了对应建模，可直观展示五防联锁的动作逻辑。对于配电设计人员来说，该模型可直接用于配电房的布局排布校验，核对柜前操作通道、柜后维护通道的预留尺寸是否符合规范要求，核对电缆沟、母线桥的走向与柜体接口是否匹配；对于结构设计从业者，可参考其模块化隔室的设计思路，理解中压开关设备的绝缘距离预留、带电部件安全距离、故障泄压通道的布置逻辑，设备顶部预留泄压通道方向，当内部发生短路燃弧故障时，高压气体可通过顶部泄压口排出，

　　避免正面冲击操作人员。双母线结构的设计核心在于供电可靠性的提升，两段母线分别接入不同的电源回路，每个出线回路可通过母联切换选择接入任意一段母线，在单段母线停电检修、单路电源故障时，可快速切换至另一段母线供电，减少停电时长，这类结构广泛应用于对供电连续性要求较高的民用供电场景、小型自备发电并网场景，可有效降低单电源、单母线故障带来的停电损失。建模时对柜体表面的分缝、操作孔位、指示标识的位置都做了还原，柜体外壳采用覆铝锌钢板折弯拼接的结构，边角处做圆弧过渡处理，既提升外壳防护等级，也避免安装运维过程中尖锐边角划伤作业人员。每台柜的二次控制室位于柜体正面上部，预留足够的端子排安装空间，二次线缆通过柜体侧边的走线槽连通至各个隔室的二次元件，布线路径与实物保持一致，可用于二次布线的参考设计。
