6S锂离子聚合物动力储能电池组结构

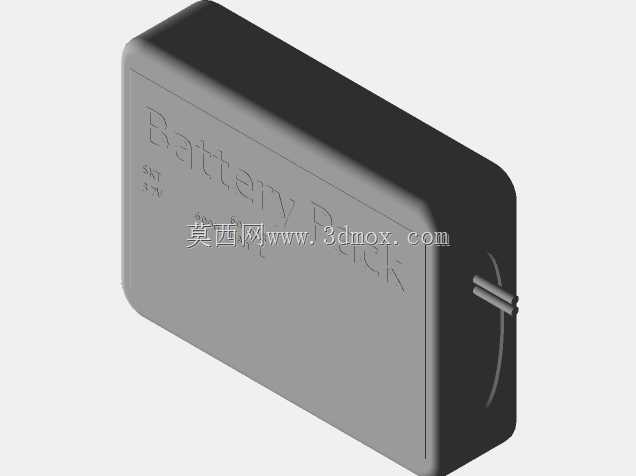

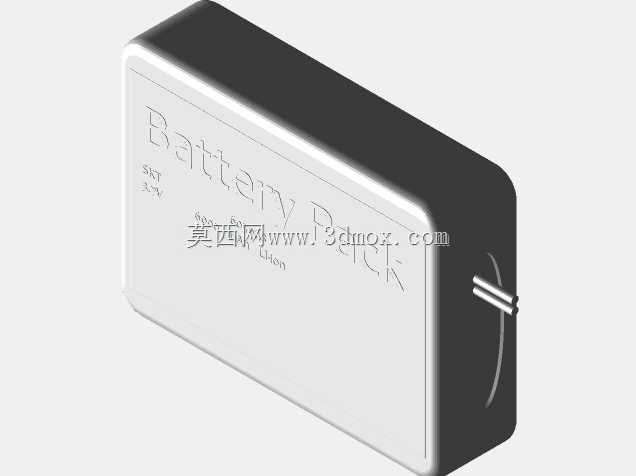

　　在便携检测设备、小型移动机器人、户外作业手持终端这类对供电稳定性有严苛要求的场景里，多串锂聚合物电池组是核心的动力供给单元，本次呈现的6串锂聚合物电池组结构，完全围绕实际装机的落地需求展开设计，没有冗余的装饰性结构，每一处壳体造型、接口位置都对应实际装配的硬性要求。从实际装机的边界条件来看，这类6S电池组常被安置在设备的内部预留仓或者外挂供电位，外壳采用圆角过渡的长方体造型，首先是规避硬棱在设备受冲击时出现应力集中开裂的问题，其次圆角结构也能在装配时顺利滑入设备仓，不会因为边角公差卡滞，壳体的壁厚按照常规阻燃ABS注塑工艺设定，既满足日常使用的抗跌落、抗挤压强度，也不会因为壁厚过大挤占内部电芯的排布空间。内部电芯采用分层排布的方式，

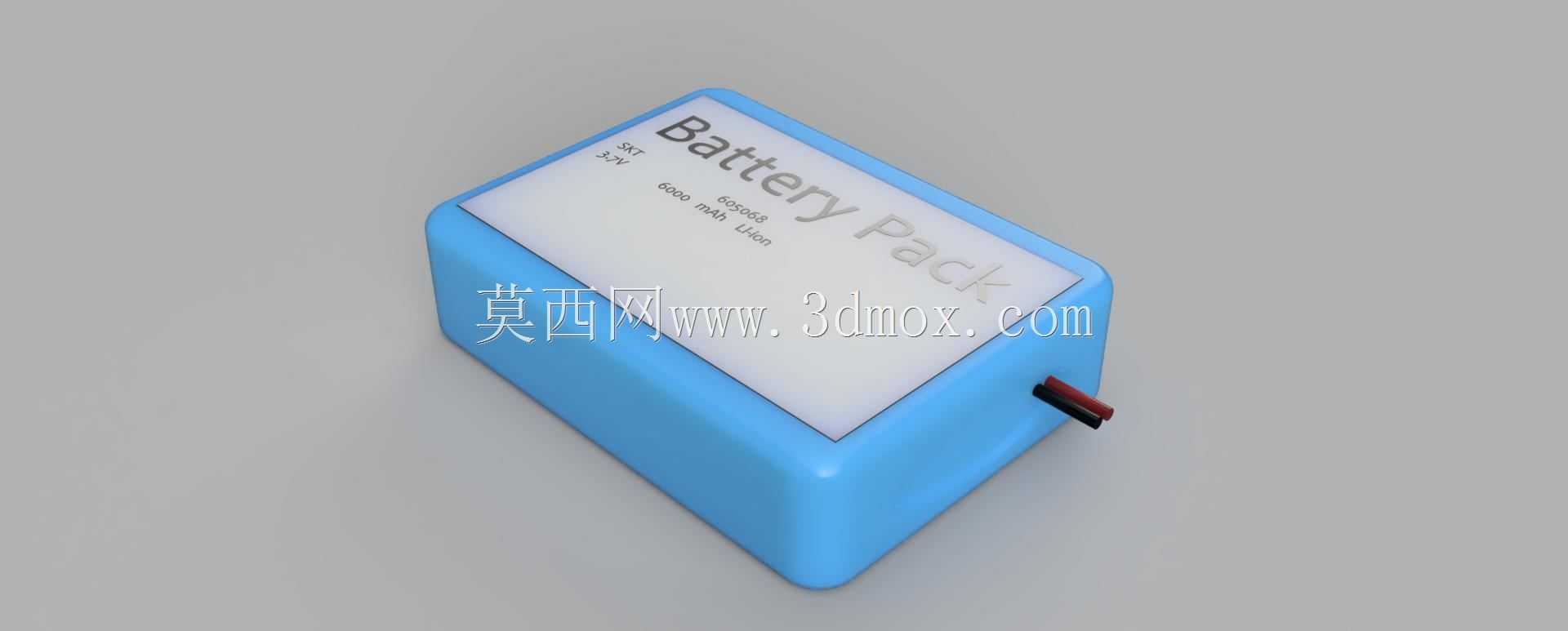

　　6片单片锂聚合物电芯按照串接顺序整齐排列，每片电芯之间预留0.3mm的绝缘缓冲间隙，填充泡棉胶层，一方面避免电芯之间在设备振动时发生摩擦破损，另一方面也能吸收电芯充放电过程中轻微的膨胀形变，不会因为内部挤压导致电芯鼓包失效。输出端的引线从壳体侧面的出线槽引出，出线位置做了防拉脱的卡扣结构，引线在壳体内部预留10mm左右的冗余长度，避免外部拉扯时直接将焊点从电芯保护板上扯落，保护板安置在电芯组的侧方空余位置，与电芯之间用绝缘麦拉片完全隔离，防止保护板上的元件引脚刺破电芯包膜引发短路。从功能设计的角度，这个电池组的壳体上表面预留了标识粘贴区域，也就是模型上呈现的标识面，实际使用中会在这里标注电池的额定电压、容量、正负极方向以及警示信息，

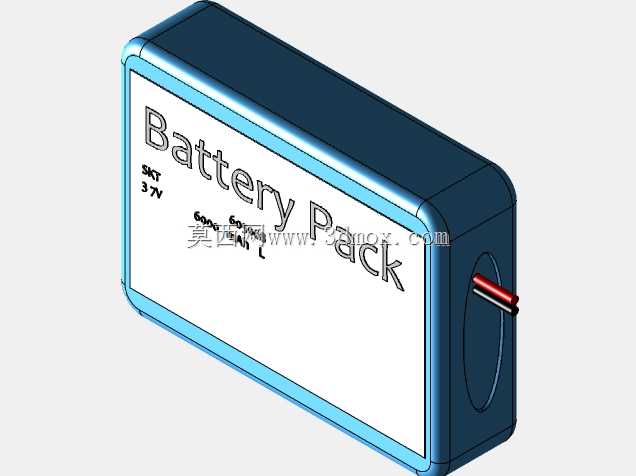

　　避免运维人员接反供电极性损坏后端设备。壳体的合盖结构采用周边卡扣加局部超声焊接的方式，不需要额外打螺丝，既减少了整体装配的零件数量，也能实现IP54左右的防尘防泼溅能力，适配户外作业时遇到的零星降雨、扬尘环境。在安装适配性上，这个电池组的外形尺寸按照主流便携设备的电池仓通用规格设定，底部没有突出的结构，可以直接贴合在设备仓的安装平面上，侧面也预留了可选的固定挂耳位，如果是外挂使用的场景，可以直接通过挂耳拧螺丝固定在设备外壁，不需要额外设计转接支架。很多刚接触供电结构设计的工程师容易忽略电池组的出线方向问题，这个模型里将出线口设置在壳体短边的侧方，是因为多数便携设备的供电接口都布置在仓体的侧边，出线方向顺着仓体开口方向，

　　装配时不需要弯折引线就能直接对接设备的供电插座，避免引线过度弯折导致内部铜芯断裂。另外壳体的边角做了1.5mm的圆角处理，除了装配防卡的作用，也能在电池组意外跌落时分散冲击力，不会因为直角位置的应力集中导致壳体开裂，内部电芯受冲击的概率也会大幅降低。从实际使用的工况来看，6S锂聚合物电池组的额定电压能够匹配多数小型动力设备的驱动板输入要求，不需要额外增加升压或者降压模块，减少了供电回路的损耗，整体结构的重量控制也做了优化，壳体采用薄壁设计加上内部电芯的紧凑排布，整体重量比同容量的圆柱电芯组轻30%左右，非常适合对负重有要求的手持类、移动类设备。在建模过程中，所有的配合公差都按照注塑件的常规公差带设定，壳体上下盖的配合间隙控制在0.1mm以内，既方便装配时扣合，也不会出现缝隙过大导致灰尘进入的问题，出线槽的尺寸比引线外径大0.2mm，装配时可以在出线位置打704硅胶做密封处理，进一步提升防护能力。很多同类电池组设计容易忽略保护板的散热问题，这个结构在保护板对应的壳体位置预留了细微的散热格栅，不会破坏整体防护能力的同时，能让保护板工作时产生的热量及时散出，避免长时间大电流放电时保护板过热触发过温保护，中断设备供电。
