双H桥直流电机PWM调速驱动模块

　　在小型自动化设备、桌面级机器人、智能小车以及各类需要小功率直流电机调速的场景中，电机驱动模块是连接控制单元与执行电机的核心桥梁，这款双路直流电机驱动模块正是针对这类小功率运动控制需求设计的硬件单元。从实际工程应用的角度来看，这类驱动模块常被用于教学实验平台搭建、创客项目开发、小型自动化工装的执行端驱动，能够同时承载两路直流电机的正反转、调速控制需求，替代传统分立元件搭建的驱动电路，大幅降低硬件布线的复杂度与故障排查难度。

　　模块采用经典的H桥驱动拓扑，单路输出可承载常规小功率直流电机的工作电流，支持PWM脉冲宽度调制信号输入来实现电机转速的线性调节，两路通道独立控制，可分别驱动两台直流电机完成正转、反转、制动、调速的全动作逻辑，适配市面上绝大多数5V-12V供电的小型直流减速电机、空心杯电机。在设计思路上，模块将功率驱动芯片、电源滤波电容、电源指示、输出接线端口全部集成在一块小型PCB板上，功率芯片布置在板卡中部，便于工作时的热量自然散逸；板载的电解电容与瓷片电容分别承担低频与高频的电源滤波作用，抑制电机启停、换向时产生的反向电动势对前端控制信号的干扰，避免主控单元出现复位、信号错乱等问题。

　　从安装边界来看，这款模块采用mini化的板型设计，长宽尺寸适配小型设备的紧凑安装空间，板边预留的固定孔位可配合M2规格的螺丝完成与安装基面的固定，接线端口采用直插排针与螺丝接线端子结合的设计，既可以通过杜邦线与单片机开发板快速连接完成原型验证，也可以通过螺丝端子压接导线完成正式设备的布线，适配不同开发阶段的接线需求。板上的功率回路与信号回路做了基础的分区布线，大电流走线路径做了加宽处理，降低大电流工况下的线路压降与发热；输出端预留的续流路径可在电机感性负载关断时提供泄放回路，保护功率芯片不被反向电动势击穿。

　　在实际选型使用时，需要注意模块的供电电压范围与电机额定电压的匹配，PWM信号的输入频率建议控制在常规直流电机适配的1kHz-20kHz区间，避免频率过低导致电机转动出现抖动、频率过高增加驱动芯片的开关损耗。模块的控制逻辑兼容市面上绝大多数单片机的IO口输出电平，无需额外添加电平转换电路即可直接连接，对于需要完成双电机差速控制、正反转协同动作的场景，这类集成驱动模块能够大幅减少硬件设计的工作量，缩短项目开发周期。相比单路驱动模块，双路集成的设计在控制两台电机时不需要额外占用更多的安装空间，布线也更加简洁，减少了多模块拼接时的接线故障点，在小型移动机器人、双轴联动的小型工装、智能交互装置的执行端驱动场景中有着很高的适配性。

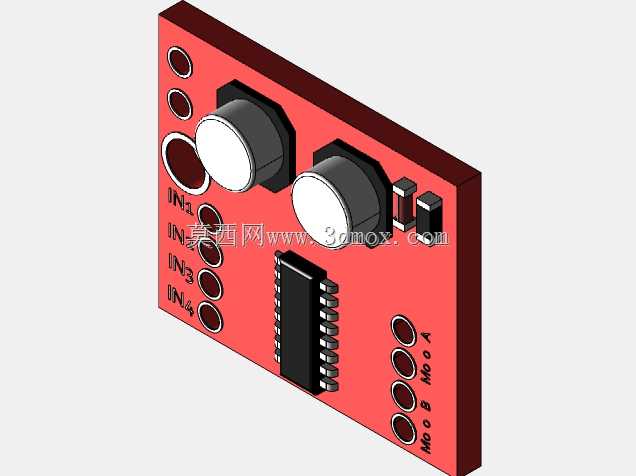

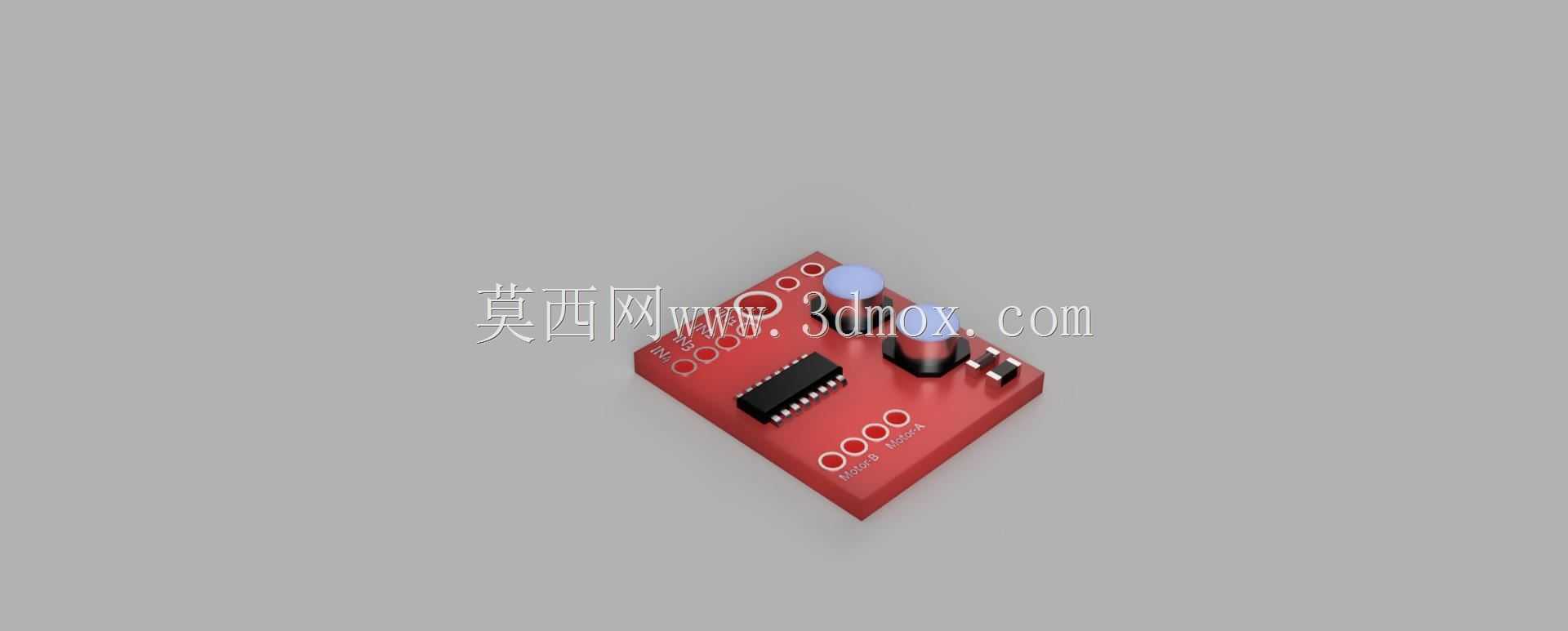

　　模块的PCB板采用红色阻焊设计，丝印清晰标注了电源输入正负极、电机输出通道、控制信号接口的定义，实际接线时可直接对照丝印完成连接，降低接反线导致模块烧毁的风险。板载的电容元件高度控制在合理范围内，不会在安装时与周边结构件产生干涉，整体板厚采用常规PCB的1.6mm规格，具备足够的结构强度，常规安装与使用过程中不会出现板体弯折导致的线路断裂问题。在三维建模过程中，需要准确还原板卡的外形尺寸、各元件的高度与安装位置、接线端子的插针间距与开口尺寸，确保在整体设备装配时，驱动模块与周边结构件、电路板之间不会出现装配干涉，接线操作有足够的操作空间，同时预留出模块工作时的散热空间，避免周边元件紧贴驱动芯片影响热量散发。
