在工业物联网无线数据采集场景里,这类LoRa无线模块的应用覆盖范围极广,从厂区内分布式传感器节点的数据回传,到户外农业墒情监测点的远距离信号传输,再到智能楼宇里的设备状态联网,都需要这类低功耗长距离的射频通讯单元作为核心载体。做这类模块的结构设计时,首先要考虑的是射频性能的边界约束,金属屏蔽罩的外形不能遮挡天线馈点的信号辐射路径,同时还要兼顾SMT贴片生产时的共面度要求,引脚的共面公差必须控制在0.1mm以内,否则过回流焊的时候容易出现虚焊、立碑等生产缺陷。

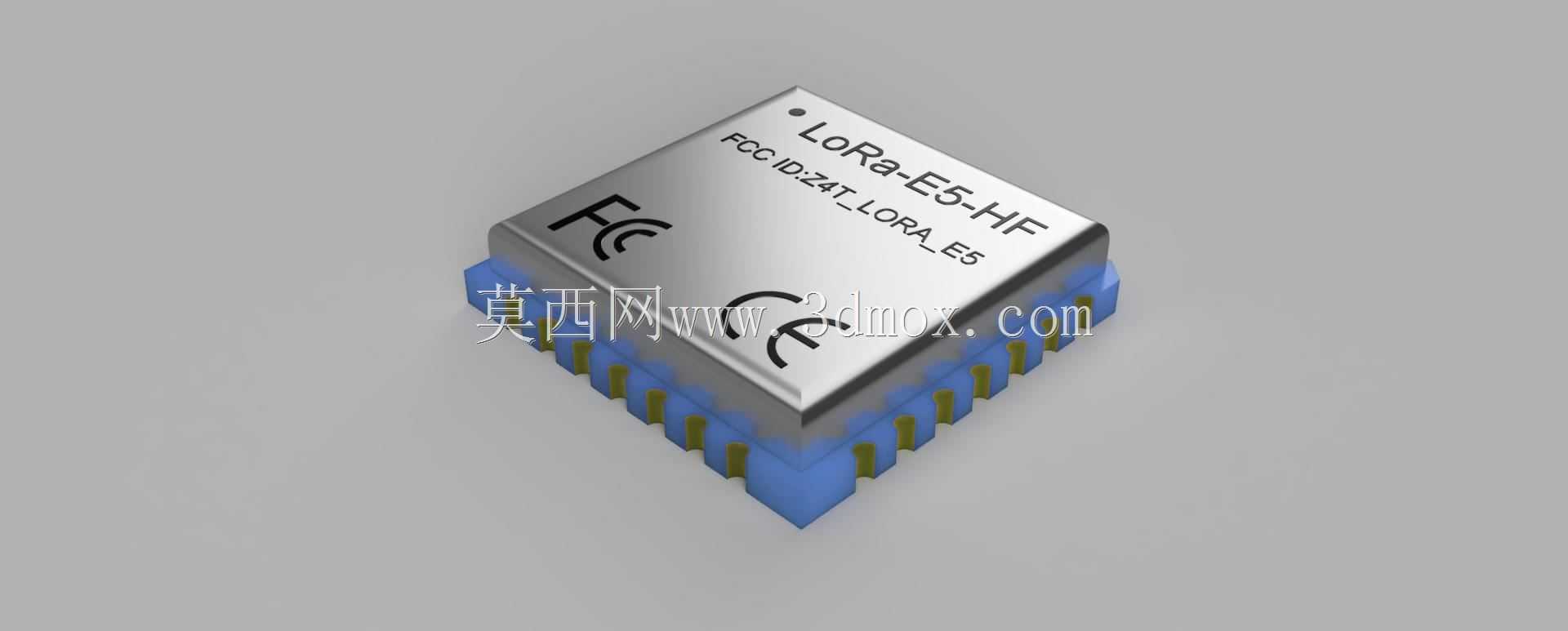

这款模块采用表贴封装设计,底部引出的半孔引脚沿模块两侧排布,引脚间距匹配常规SMT加工的钢网开孔规范,不需要定制特殊治具就能适配通用贴片机的生产流程。模块顶部的金属屏蔽罩采用冲压制程,边角做了R0.3mm的圆角处理,既避免了冲压过程中应力集中导致的罩体变形,也能在手工焊接返修时防止尖锐边角划伤操作人员。屏蔽罩表面的丝印标识做了凹刻处理,不会因为长期使用中的摩擦导致标识脱落,方便生产过程中的物料核对与后期运维时的型号辨识。
从功能布局来看,模块内部集成了主控MCU与射频收发单元,结构设计时需要在屏蔽罩内部预留足够的净空区域,避免数字电路部分的高频信号对射频链路造成电磁干扰,屏蔽罩与底部PCB的接地点采用多点连续焊接,整个屏蔽腔体形成连续的法拉第笼结构,既能阻挡外界电磁干扰影响模块的接收灵敏度,也能避免模块自身的射频信号对外界其他电路造成串扰。模块的整体厚度控制在2.5mm以内,能够适配大部分紧凑型物联网终端的内部安装空间,不管是嵌入到传感器外壳内部,还是集成到网关主板上作为子模块使用,都不会占用过多的垂直安装空间。
在安装适配性上,模块的外形尺寸做了标准化设计,安装时不需要额外设计固定结构,直接通过表贴引脚焊接在主板上即可,模块底部与PCB接触的区域做了阻焊层避让,焊接后焊锡的爬锡高度能够形成足够的结构强度,满足工业场景下常见的振动、冲击工况使用要求。针对不同频段的使用需求,模块的结构外形保持统一,仅通过内部射频匹配电路的参数调整适配EU868、US915等不同地区的频段规范,这样终端设备的主板结构不需要做任何修改,就能通过更换不同频段的模块满足不同区域的合规使用要求,大幅降低了终端产品的结构迭代成本。

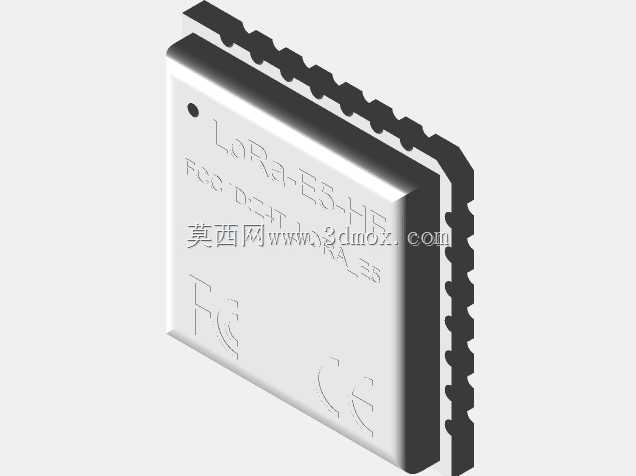

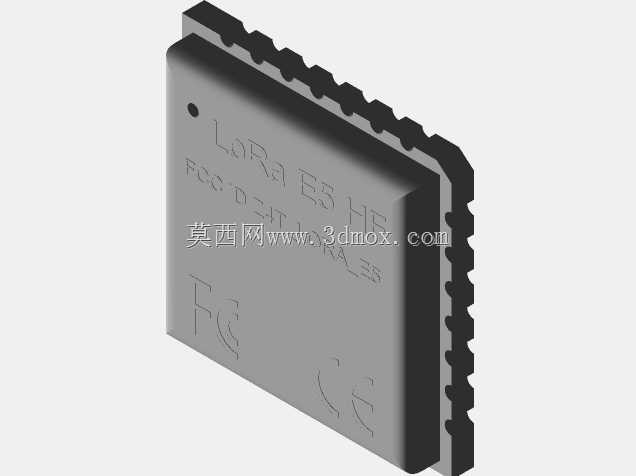

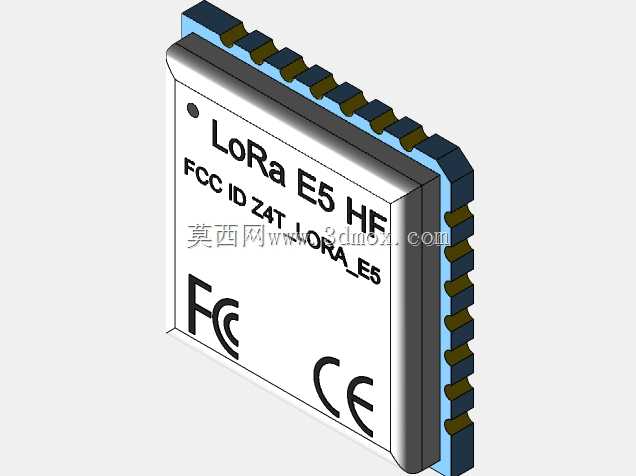

做这类射频模块的三维建模时,需要重点还原引脚的实际成型角度、屏蔽罩的实际高度差以及丝印标识的准确位置,不能只做简单的方块示意,否则在做整机结构装配检查时,容易出现模块与周边结构件干涉、屏蔽罩与上方外壳距离过近影响射频性能等问题。建模过程中还要准确还原模块底部的焊盘尺寸与位置,方便PCB设计时直接调用封装模型,减少结构与硬件设计之间的反复核对工作量。在实际项目选型中,这类集成了主控与射频单元的模块能够大幅缩短产品的开发周期,不需要开发者从零开始做射频电路的调试与合规认证,只需要做好外围供电与接口电路的设计,就能快速完成无线通讯功能的集成,而准确的三维模型是结构设计阶段评估安装可行性、做装配干涉检查的核心基础,能够有效避免开模后才发现结构适配问题的风险。
