GM12N30微型直流减速齿轮电机结构

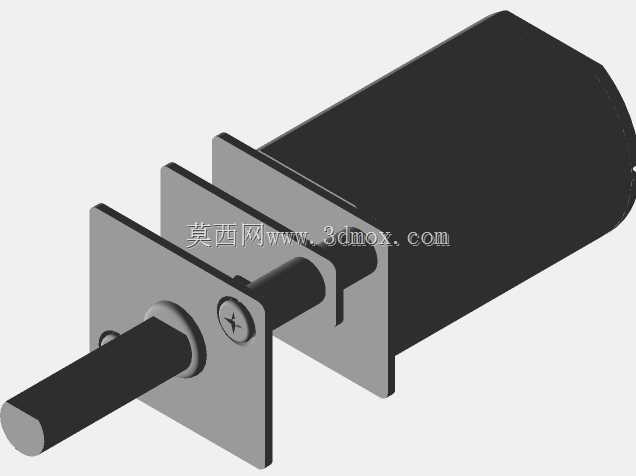

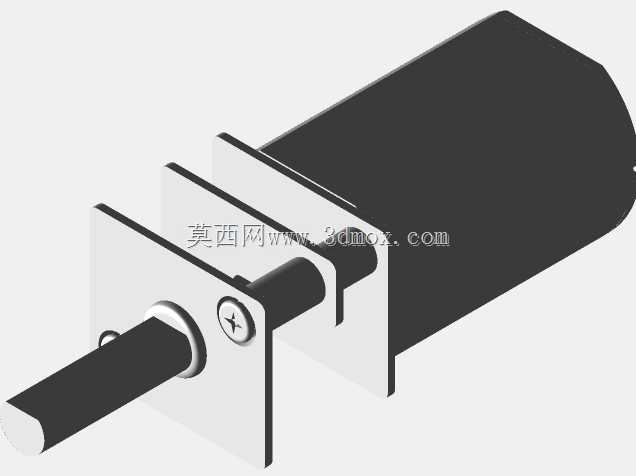

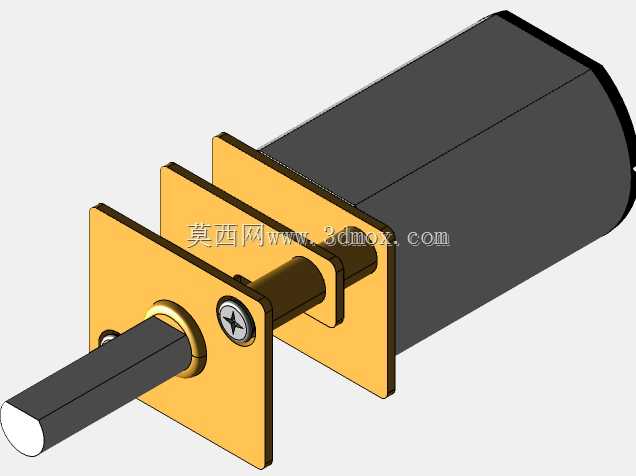

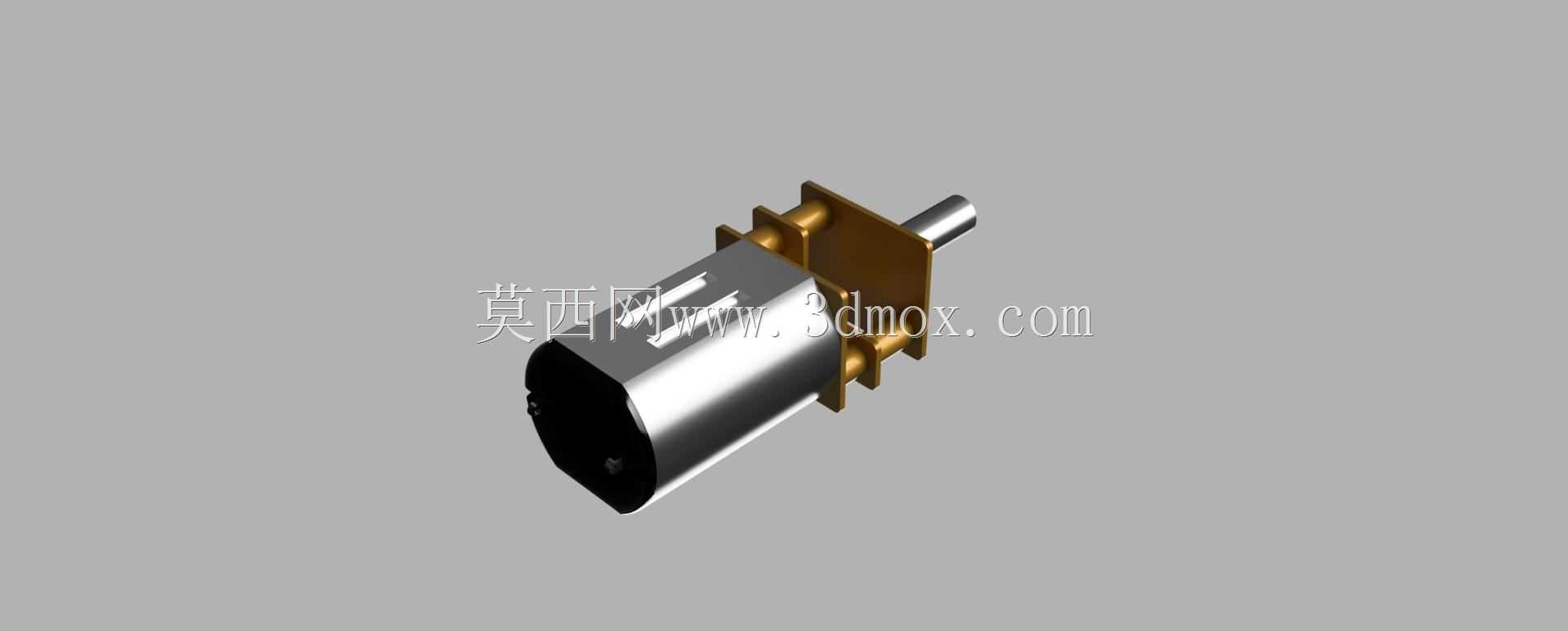

　　这类GM12-N30直齿减速电机在小型机电产品里使用频率很高，常见于智能门锁、电动玩具、小型云台、医疗微量推送机构、桌面自动化执行端以及需要低速大扭矩输出的便携设备。整机由高速直流微电机、金属减速箱、输出轴、安装支架和端部接线端组成，三维结构把各零件的装配关系表达得比较清楚，适合在设备布局阶段校核空间占用、轴系位置和固定方式。

　　从实际选型角度看，N30微电机本体转速较高、输出扭矩有限，不能直接驱动负载。前端串联多级直齿减速组后，转速被逐级降低，扭矩按传动比放大，同时输出轴的承载方向也更适合外接小齿轮、曲柄、摇臂或滚轮。减速箱采用金属外壳和金属齿轮布置，相比塑料齿轮方案，在频繁启停、小幅冲击和持续堵转风险较高的场景中更有优势。齿轮啮合间隙、轴向定位和轴套支撑都会影响回程误差与噪声，因此在结构建模时不能只画外观，应保留齿片、轴位、衬套和箱体扣合关系，便于后续检查干涉。

　　外形上，电机主体为圆柱段，减速箱位于前端，输出轴从减速箱中心伸出，轴径和伸出长度属于安装边界中的关键尺寸。设备设计时，输出轴通常需要与负载件保持同轴，若通过齿轮或同步带传递动力，则要确认中心距；若直接安装摇臂，则要限制悬臂长度，避免径向力过大造成轴套偏磨。侧面金属安装支架提供了螺丝固定面，支架上的开孔位置决定整机在壳体或机架上的定位精度。布置时不能只预留电机圆柱外径，还要给减速箱凸缘、支架折弯边、接线空间和维修拆装通道留出余量。

　　建模思路上，可以先按电机筒体、减速箱体、输出轴三条主轴线建立基准，再围绕轴线布置各级齿轮。直齿传动的优点是结构简单、加工成本低、装配直观，适合小尺寸减速机构；缺点是啮合冲击和噪声相对行星齿轮方案更明显，对齿轮中心距、齿厚和润滑状态较敏感。箱体内部需要保证齿轮端面与壳壁之间有合理间隙，过紧会增加摩擦，过松则会产生轴向窜动。输出轴端部与负载连接时，平切面、D型轴或压装配合都要在模型中体现，否则工程图下发后容易出现装配歧义。

　　在产品功能层面，该部件承担把电能转换为低速旋转运动的任务。控制系统通过改变供电电压调节转速，通过调换极性改变转向。对于智能锁这类短时间工作的机构，重点关注启动扭矩、堵转电流和安装刚性；对于小型推送装置，则更关注低速稳定性、轴端负载和寿命。减速电机并非孤立零件，它与支架、负载轴、限位开关、线束和外壳共同构成执行模块，因此三维装配时应把接线端朝向、线束弯曲半径和螺丝工具空间一并考虑。

　　安装边界还包括热膨胀和振动余量。微型直流电机在连续运行时本体发热，圆柱外壳与设备腔体之间不宜完全包覆密封，靠近塑料薄壁件时要预留隔热间隙。支架固定螺丝不宜过长，防止侵入减速箱或压迫内部齿轮。若设备存在跌落、冲击或持续振动，支架与电机筒体的夹持面应增加定位台阶，避免仅靠摩擦力保持位置。输出轴外接零件时，推荐设置轴向挡圈或紧定螺钉，并让径向载荷尽量靠近轴承支撑点。

　　从结构工程师的使用体验看，这种模型的价值不在于展示单个电机外观，而在于把减速箱层级、输出轴高度、安装支架形态和电机尾部接线位置统一到装配坐标系中。前期把这些边界确认好，后期壳体开模、PCB排布、线束固定和负载机构设计都会减少返工。对于需要紧凑动力源的小型设备，GM12-N30直齿减速电机是一种典型的低成本、易采购、可快速集成的旋转执行部件。
