可补偿偏角的十字轴式万向联轴器结构

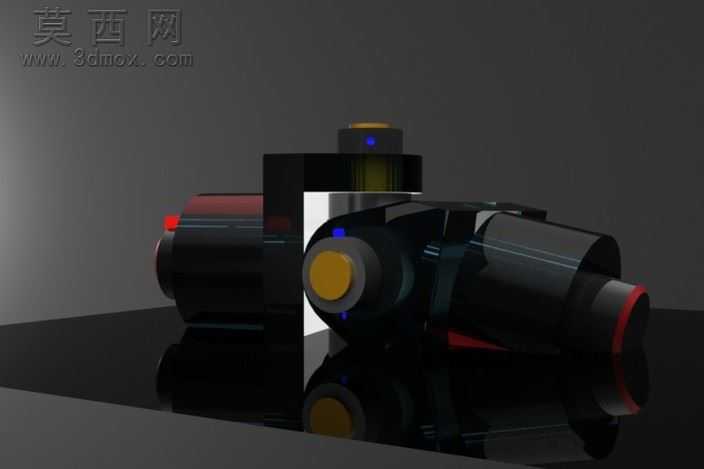

本万向联轴器三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动件的设计规范，先以基准轴、基准面搭建装配定位框架，分别完成两端轴叉、中间十字轴、轴端定位套、锁紧销等独立零件的建模，再按照实际装配约束完成总装，确保各转动副的活动范围符合万向节的实际运动逻辑，可实现两轴存在夹角状态下的连续扭矩传递。模型渲染阶段采用深色反光地面作为展示基底，主体零件赋予高光亮面黑色金属材质，模拟经过发黑处理的合金钢表面质感，十字轴的轴端接触面赋予暖金色金属材质，区分传动接触面与主体结构，轴端的密封挡圈赋予哑光红色橡胶材质，锁紧定位销的顶端赋予深蓝色工程塑料材质，通过不同材质的色彩与质感区分，清晰呈现联轴器的各部分结构层次，渲染时采用三点布光方案，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节，背光源勾勒零件边缘反光，地面添加柔和的倒影效果，提升整体展示的精致感。结构设计上，该万向联轴器采用双叉配合十字轴的经典结构，两端轴叉分别与主动轴、从动轴连接，十字轴作为中间传动件，可补偿两轴之间的角向偏移，适配安装过程中存在的轴线不对中工况，避免传动过程中出现额外的附加载荷，轴端设置的定位结构可保证与外接轴的连接可靠性，防止传动过程中出现松脱。设计过程中重点考量了传动副的配合间隙，预留了合理的转动空间，确保十字轴在允许偏角范围内可灵活转动，无运动干涉，各零件的倒角、退刀槽等工艺结构均按照实际机加工要求做了还原，保证模型可直接用于后续的工程图导出、运动仿真演示以及3D打印验证，能够直观展现万向接头的动力传输原理，即通过中间十字构件的铰接传动，将旋转运动与扭矩从一个转轴传递至存在角度偏差的另一转轴，适用于传动系统布局存在空间限制、两轴无法保证严格同轴的机械传动场景。
