参数化渐开线直齿圆柱齿轮三维设计作品

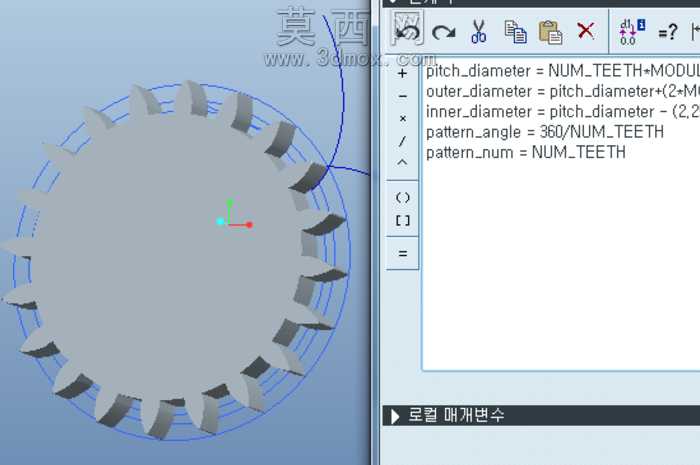

本作品为参数化设计的渐开线直齿圆柱齿轮三维模型，建模过程依托三维设计软件的参数化关联功能搭建全尺寸驱动体系，将齿数、模数作为核心输入变量，通过内置的公式编辑器完成齿轮各关键尺寸的逻辑关联，实现了单参数修改即可驱动整个齿轮模型自动更新的设计效果，大幅提升了同类型不同规格齿轮的建模效率。建模阶段首先基于齿轮啮合的几何原理，推导节圆直径、齿顶圆直径、齿根圆直径的计算逻辑，将各尺寸公式写入软件参数关系表中，确保尺寸计算完全符合机械设计标准，避免手动输入尺寸带来的误差。齿廓部分严格按照渐开线的生成原理构建，通过渐开线方程生成精准的齿廓曲线，再经过阵列、切除等特征操作完成单个齿槽与轮齿的成型，轮齿沿圆周方向的阵列角度与阵列数量同样和齿数参数绑定，保证轮齿分布均匀，齿距误差控制在设计允许范围内。模型结构完整还原了直齿圆柱齿轮的典型构造，包含轮齿、齿圈、轮毂安装区域等核心结构，各部分过渡圆角、拔模角度均按照实际加工工艺要求设置，既保证了模型的几何准确性，也兼顾了后续工程应用中的工艺合理性。材质设置上选用常用的合金结构钢材质属性，赋予模型贴合实际工业齿轮的金属质感，渲染效果清晰展现轮齿的轮廓形态与结构细节，能够直观呈现齿轮的外观特征与设计逻辑。该参数化齿轮模型可直接用于机械传动系统的虚拟装配、运动仿真、干涉检查等工作，也可作为齿轮类零件设计的基础模板，通过修改核心参数快速生成不同规格的直齿圆柱齿轮模型，适用于机械设计教学、传动方案验证、产品开发演示等多种场景，模型的参数关联逻辑清晰，特征树结构规整，便于后续使用者根据自身需求进行二次修改与调整，能够有效降低齿轮类零件的重复建模工作量，提升机械设计工作的整体效率。
