高精度硬质合金内冷钻头三维设计模型

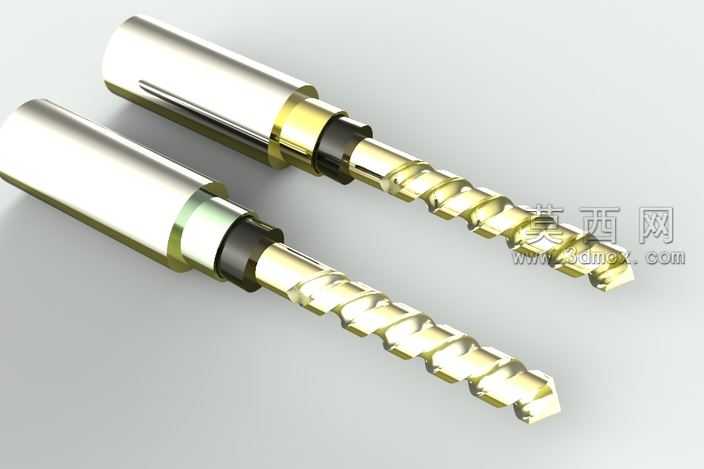

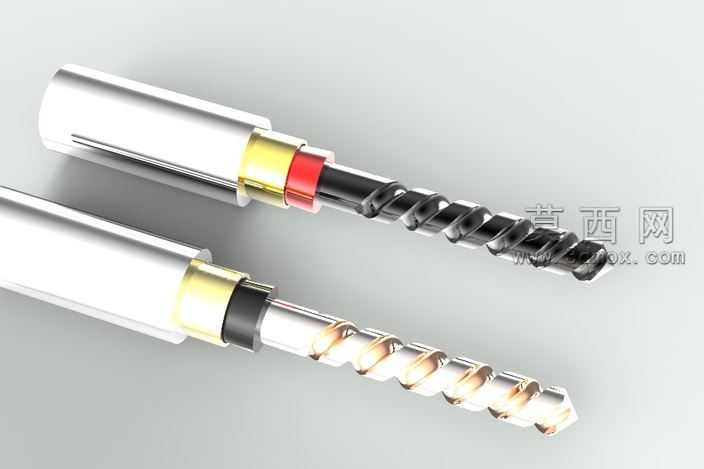

本模型为高精度硬质合金内冷钻头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据钻头加工工艺参数确定整体比例关系，从柄部定位基准出发，依次完成圆柱夹持段、密封环槽、传动卡位结构的特征绘制，保证柄部与机床主轴夹头的配合精度符合通用数控刀具装夹标准。针对切削工作段，采用螺旋扫掠特征构建排屑槽结构，精准控制螺旋角、槽宽比例、刃背厚度的参数匹配，确保排屑空间充足同时兼顾刀体刚性，钻尖部分通过多截面放样与布尔运算完成主切削刃、横刃、后角面的精细化建模，还原内冷钻头的中心冷却孔道结构，孔道沿螺旋槽轨迹延伸至钻尖出水位置，还原真实刀具的内冷输送通路。材质渲染阶段针对不同部件匹配对应材质属性，硬质合金刀体部分赋予高抛光金属材质，调整反射率与粗糙度参数还原钨钢材质的冷冽金属光泽，柄部的定位环分别赋予金色镀层、红色密封橡胶、黑色防滑圈的差异化材质，通过调整高光、漫反射参数区分不同部件的质感差异，背景采用浅灰渐变环境光，搭配柔和的光影追踪效果，突出钻头的螺旋刃口细节与结构层次。设计过程中充分考虑钻头的实际加工工况，在结构设计上平衡切削锋利度与刀体强度，排屑槽的抛光面设计还原真实刀具的涂层表面效果，刃口部分做微小钝化处理的特征还原，符合实际硬质合金钻头的生产工艺要求，整体模型结构完整，各部件装配关系准确，可用于刀具结构教学、加工工艺演示、数控加工仿真等场景，能够直观展现内冷钻头的内部冷却通路、切削刃结构、装夹定位结构的设计细节，为刀具选型、加工方案验证提供精准的三维可视化参考。
