轮式移动多关节探测作业机械臂

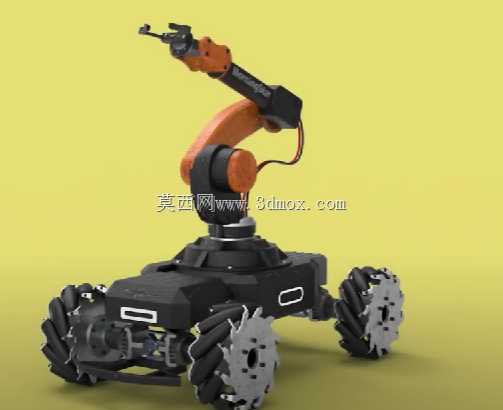

　　这套轮式移动多关节探测作业机械臂，面向非结构化地形下的近距离探测、样本接触与仪器部署任务设计，整体由轮式移动底盘、回转基座、串联多关节臂体和末端执行器四部分构成。底盘采用四轮独立布局，轮体为带交错齿形的越野轮结构，轮齿沿周向均匀分布，既可以在平整硬质地面依靠轮面滚动行进，也能在松散沙土、碎石坡面通过齿形嵌入获得抓附力，降低打滑概率。底盘主体为低矮箱型承载框架，框架内部预留驱动单元、控制模块、供电组件与传感线路的安装空间，两侧轮组通过悬臂式支撑结构与箱体连接，支撑臂向外延展形成较宽的轮距，使整车在坡面转向、单轮抬升时仍能保持重心稳定。底盘上表面设置回转支承座，作为机械臂的安装基准，回转座可带动上部臂体绕竖直轴线整周旋转，让臂体无需整车频繁移位即可覆盖底盘周围环形作业范围，在狭窄探测区域内减少底盘调整次数，降低行进扰动对周边环境的影响。

　　臂体采用串联式多关节构型，依次布置肩转关节、肘摆关节和腕部调姿关节，关节之间通过中空臂壳连接，臂壳内部预留走线通道，动力线缆与信号线缆从回转座内部沿臂体轴线延伸至末端，避免线缆外露在复杂地形中被碎石勾挂。肩关节承担臂体整体抬升与大角度俯仰，肘关节负责调整臂体伸展幅度，腕关节则用于修正末端执行器的朝向，三个关节协同动作时，末端可在底盘前方及侧方形成立体作业空间，既能向下贴近地面完成岩土表层触碰，也能向前伸展将仪器送至岩壁、样本堆或设备接口位置。臂体外壳采用分段式包覆结构，橙色防护壳覆盖关节外侧主要受力区域，黑色结构件承担内部支撑与连接，外形在关节处做圆弧过渡，减少棱角处的应力集中，同时避免野外作业时尘土在直角缝隙大量堆积。末端执行器采用夹取式结构，夹指端部做窄边设计，可夹持小型采样工具、探测探头或标定件，夹指根部设置铰接回转点，开合行程适配不同直径的细长工具，执行器与腕部之间通过标准法兰连接，后续可根据任务更换采样铲、探头支架或接触式传感器。

　　从实际作业逻辑来看，这类设备首先解决的是探测场景中“人员无法近距离抵达”的问题：在行星表面模拟试验场、地质灾害排查区域、高危工业厂区巡检路线中，底盘先携带臂体行进至目标点位附近，回转座调整臂体朝向，肩肘关节共同将末端送至目标旁，腕关节微调执行器角度，最终完成仪器放置、样本轻触、表面观测或小型物件移取。相比固定工位机械臂，移动底盘拓展了作业半径；相比纯巡检移动机器人，多关节臂体赋予其实际操作能力，不再局限于图像采集与环境感知。设计过程中需要重点控制臂体伸展状态下的整车倾覆边界：当臂体完全水平前伸、末端携带载荷时，整体重心会向前偏移，因此底盘轮距设置为大于臂体最大伸展长度的二分之一，底盘下部配重区域集中布置重型组件，将静态重心压在轮组围成的支撑多边形中心附近；臂体向侧方伸展时，回转角度与关节仰角需匹配限位，避免重心越过侧轮连线。安装边界方面，回转基座与底盘框架通过环形阵列螺栓连接，接合面设置定位止口，保证臂体回转轴线与底盘几何中心重合；关节内部驱动元件沿关节轴线同轴布置，外壳装配后相邻臂段之间留有环形摆动间隙，防止极限俯仰时臂壳互相干涉。轮组与底盘悬臂之间采用快拆式连接结构，轮体中心预留驱动轴安装孔与锁紧位，维护时可单独更换磨损轮齿，无需拆解整个底盘。整机外形在收拢状态下，臂体折叠落于底盘上方，运输时高度尺寸受控，能够装入小型运载舱或实验场地转运框架；展开后臂体向上抬起，末端最高点远离底盘上表面，避免作业时与底盘搭载的其他探测模块发生碰撞。结构建模时需分别校核底盘静承载、关节连接螺栓强度、轮齿接触受力和臂体全伸展姿态挠度，尤其关注腕部末端在最大伸出量时的下垂量，通过控制臂段截面高度和关节支承刚度，保证末端定位精度满足仪器部署要求。
