五辐式汽车轮毂三维造型设计教程

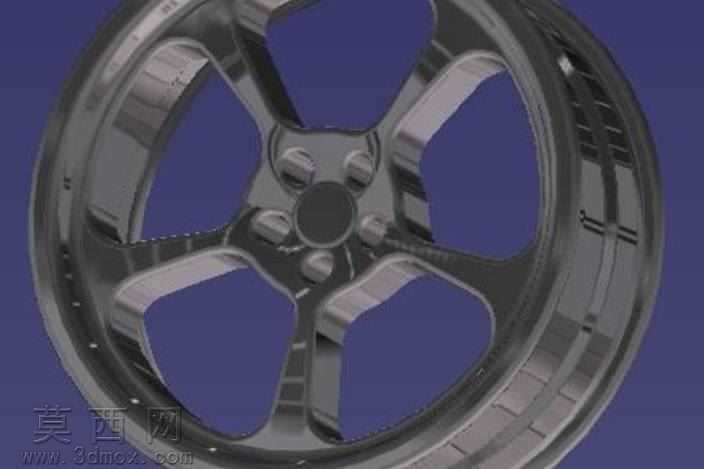

本作品为五辐式汽车轮毂的三维建模设计教程，建模过程围绕汽车轮毂的实际结构特征展开，首先梳理轮毂的整体设计逻辑：作为汽车行驶系统的核心安全部件，轮毂需要兼顾结构强度、轻量化需求与外观视觉效果，本次设计采用经典的五辐式布局，该布局既能够保证轮辐之间均匀的受力传递，也能为刹车系统预留充足的散热空间，同时具备流畅协调的外观质感。建模初期先绘制轮毂的中心基准面，确定轮毂的中心孔、螺栓安装孔的位置与尺寸参数，中心孔作为轮毂与车轴连接的定位基准，需要严格保证同轴度精度，五个螺栓孔围绕中心孔呈圆周均匀分布，匹配常规乘用车的轮毂安装规格。完成中心安装区域的草图绘制后，通过旋转特征生成轮毂的轮辋基体部分，轮辋部分需要匹配标准轮胎的安装尺寸，设计出对应的胎圈座、轮缘结构，保证后续轮胎安装的贴合度与密封性。轮辐部分采用拉伸结合放样的建模方式，先绘制单根轮辐的截面轮廓，从中心安装盘位置向外延伸至轮辋连接处，轮廓线条采用流畅的曲面过渡，避免出现应力集中的锐角结构，单根轮辐建模完成后通过圆周阵列特征生成其余四根轮辐，保证五根轮辐的结构一致性与对称性。建模过程中对轮辐表面做了曲面顺滑处理，模拟量产轮毂的锻造/铸造表面质感，同时在轮辐与中心盘、轮辋的连接位置设计了圆角过渡结构，进一步优化应力分布，提升结构可靠性。完成整体结构建模后，对模型进行材质赋予与渲染设置，选用金属质感的深灰铝合金材质，调整材质的反光度与粗糙度参数，模拟真实铝合金轮毂的金属光泽与表面肌理，渲染背景采用纯色衬托，清晰展现轮毂的结构细节与造型特征。整个建模流程遵循汽车零部件的设计规范，每一步特征构建都对应实际轮毂的功能需求，既可以作为三维建模的练习案例，也能为汽车轮毂的结构设计提供参考，帮助学习者掌握圆周类对称零件的建模思路，理解汽车轮毂的结构设计逻辑与功能实现原理。
