通讯设备内置安装固定防护背板结构

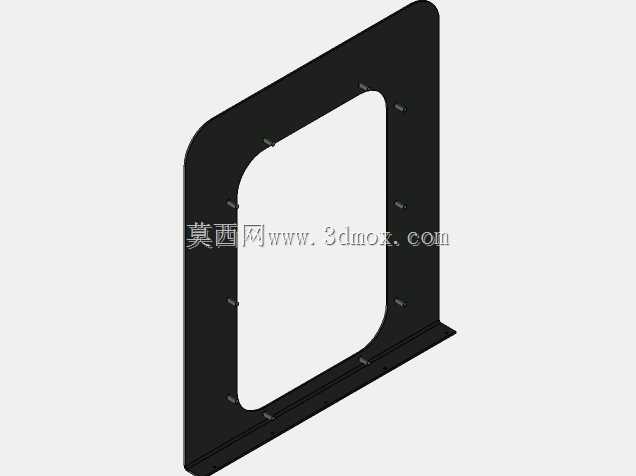

　　这款结构件是面向户外部署类通讯终端设备设计的内置安装固定背板，主要应用在露天布设的通讯信号中转、近场数据采集类终端的壳体内部，作为核心承载部件承担内部功能模块的定位、固定以及辅助散热的作用。在实际工程场景中，这类背板多采用1.5mm厚度的冷轧钢板冲压成型，表面做黑色哑光静电喷塑处理，兼顾防锈性能与电磁屏蔽的辅助作用，能够适应-30℃到60℃的户外环境温变，不会因为长期昼夜温差出现涂层脱落、板材形变的问题。从结构设计逻辑来看，背板整体采用带圆角的矩形轮廓，四个边角做R12的圆弧过渡，避免装配过程中锐边划伤操作人员，同时也能减少应力集中，降低板材冲压后的形变概率。背板上分布的四个直径4.2mm的通孔是主固定孔位，

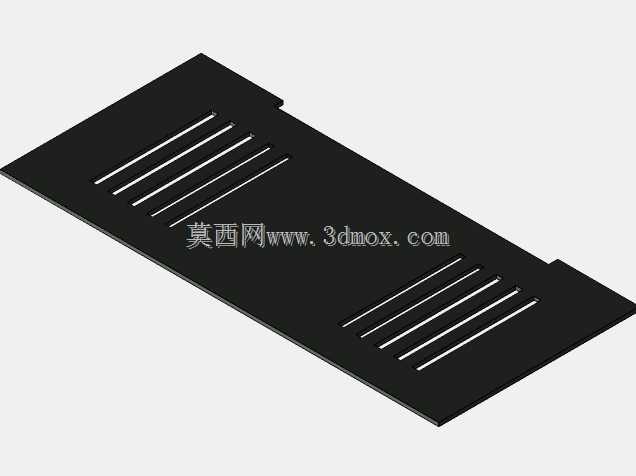

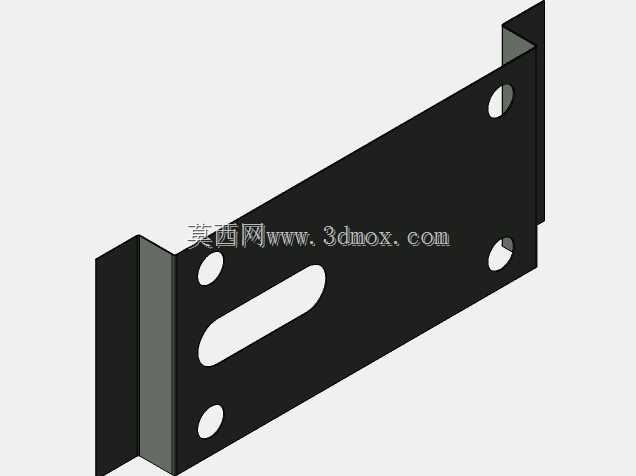

　　对应壳体内部的预装铜柱位置，装配时采用M4十字盘头螺丝锁紧，孔位周边做了0.3mm深度的沉台设计，保证螺丝锁紧后端面不突出背板平面，不会干涉后续内部模块的安装。背板上开设的两个不同尺寸的长圆形腰孔，是专门为内部走线预留的穿线通道，较大的腰孔对应电源与信号主缆的走线位置，较小的腰孔对应状态指示灯的导光条安装位，腰孔边缘都做了翻边钝化处理，避免穿线时割破线缆绝缘层造成短路隐患。背板上下区域对称分布的多组横向格栅式开槽，是对流散热结构，当设备内部的功能模块长时间工作产生热量时，热空气可以通过这些格栅形成自然对流通道，配合壳体侧面的通风槽实现被动散热，不需要额外加装散热风扇就能满足低功耗通讯模块的散热需求，既降低了设备整体功耗，

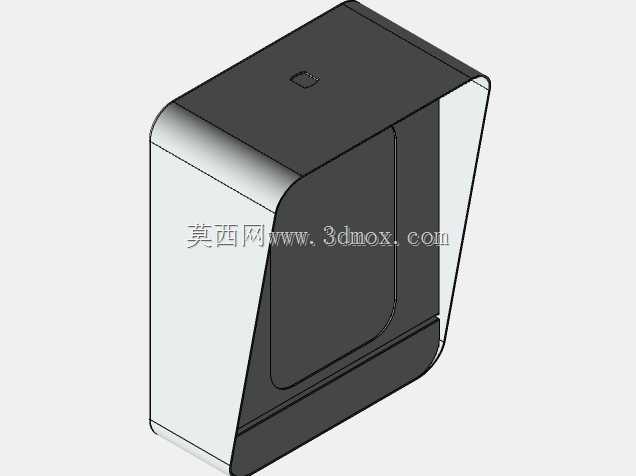

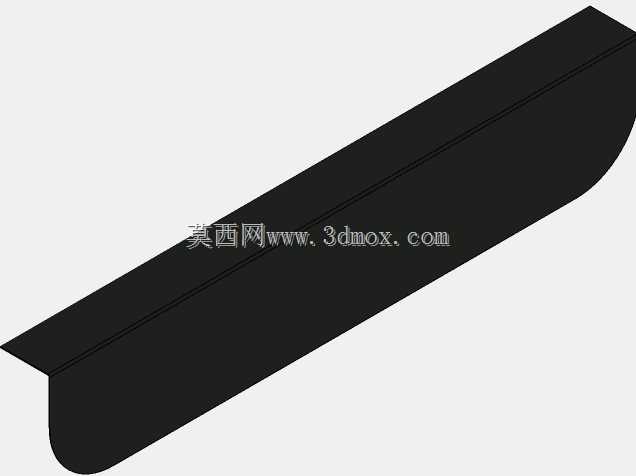

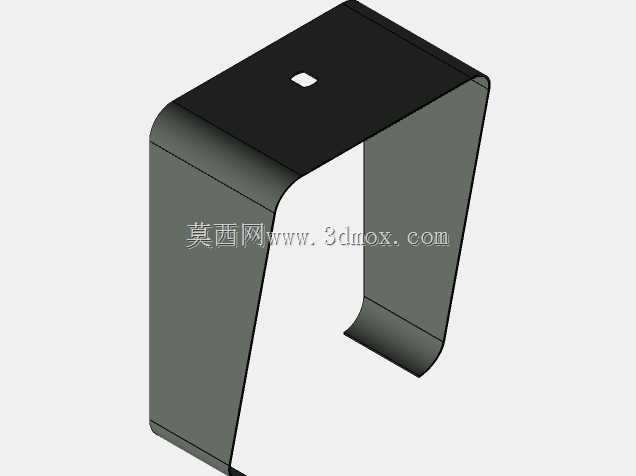

　　也减少了活动部件带来的故障概率。在安装边界的适配设计上，这款背板的整体轮廓尺寸完全匹配对应通讯防护壳体的内部安装腔尺寸，侧边与壳体内壁的单边间隙控制在0.5mm，既不会因为间隙过大出现装配晃动，也不会因为尺寸公差导致装配卡滞。背板的安装平面平面度公差控制在0.2mm以内，保证安装在上面的PCB功能模块不会因为背板不平出现板件翘曲，避免板上贴片元件因为长期应力出现虚焊脱落的问题。在实际选型应用中，这类背板结构不需要做额外的二次加工，直接冲压成型后做表面处理即可投入装配，生产工艺成熟，批量加工的良率能够稳定控制在98%以上，适合大批量通讯终端设备的生产配套。设计过程中特意规避了复杂的折弯结构，

　　整个背板除了散热格栅和穿线腰孔之外没有多余的凸起结构，既简化了冲压模具的结构，降低了模具开制成本，也减少了冲压工序的数量，能够有效压缩单一部件的生产周期，满足通讯设备快速批量交付的需求。另外，背板表面的喷塑层做了防静电处理，表面电阻控制在10^6到10^9欧姆之间，能够避免静电积累对内部敏感通讯芯片造成的击穿损坏，提升设备在干燥多尘环境下的运行可靠性。
