立式悬臂式电子通讯产品测试支架结构

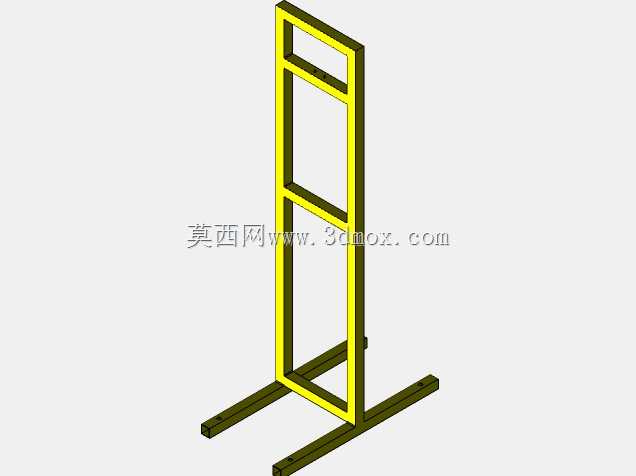

　　在消费电子及通讯终端的产线检测环节，这类立式悬臂测试支架是工位上极为常见的辅助工装，主要承担待检测设备的固定、姿态保持作用，让测试人员或者自动化检测探头能够以稳定的相对位置完成功能校验，避免手持检测带来的位置偏移、角度偏差问题，尤其适合需要长时间通电跑测、信号稳定性校验的通讯类产品测试场景。从结构设计逻辑来看，整体采用方管焊接的门型立式框架作为主体承载结构，底部设置两根向外延伸的平行支脚，支脚长度经过重心核算，即使悬臂端挂载待测试设备、调整到最外伸位置时，整体重心依然落在两支脚的支撑包络范围内，不会出现倾覆风险，同时支脚的平直底面可以直接放置在工作台面，不需要额外打膨胀螺栓固定，方便产线根据工位布局灵活调整摆放位置，

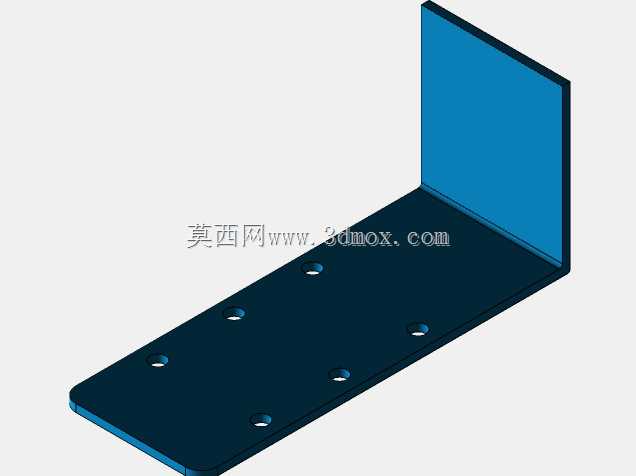

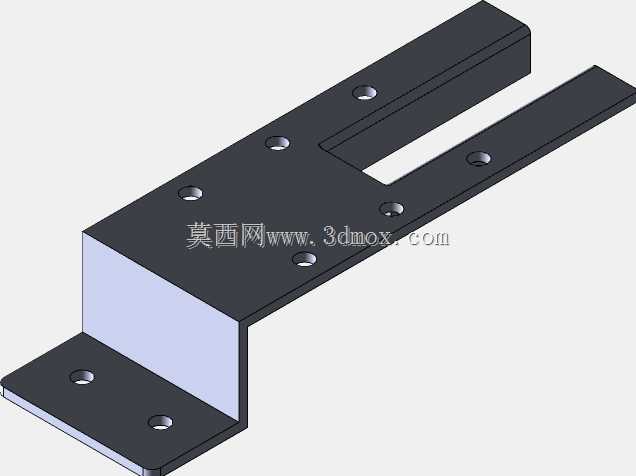

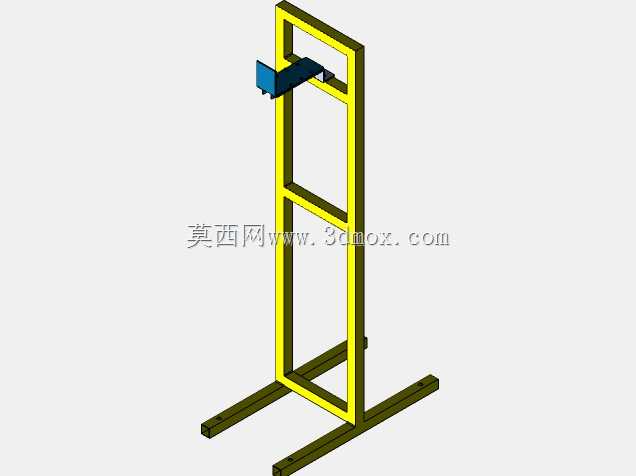

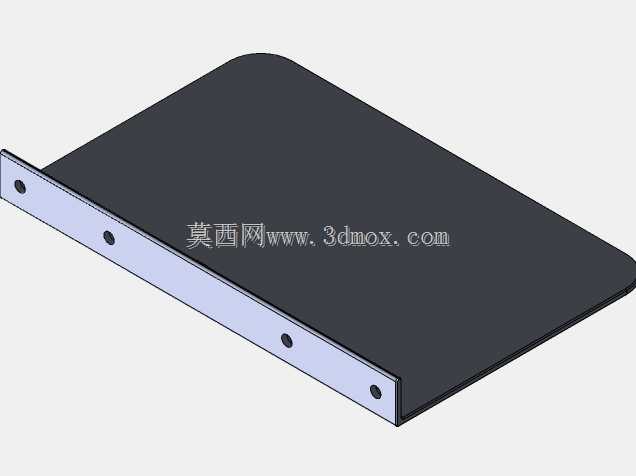

　　适配不同批次产品的测试工位排布需求。框架主体的竖直段采用双层横撑加固，两根横向方管把竖直立柱分成三段，既提升了整体框架的抗扭刚度，避免悬臂受力时立柱出现侧向晃动，也为后续加装走线槽、辅助检测模块预留了安装空间，不会因为额外挂载配件导致框架变形。悬臂部分采用可调整位置的安装结构，蓝色的安装座通过螺栓锁紧在竖直立柱的滑槽上，可以根据待测试产品的尺寸、测试操作的舒适高度，上下调整悬臂的固定位置，不需要重新拆解焊接框架，适配不同型号通讯产品的测试高度需求，悬臂前端的安装面预留了标准安装孔位，可以直接固定产品夹具、测试探针模组或者信号接收天线，不需要二次打孔加工，减少现场改制的工作量。从安装边界尺寸来看，

　　底部两支脚的跨距控制在常规防静电工作台的可用宽度范围内，不会超出工作台边缘，整体高度适配成年操作人员站姿或者坐姿操作的视线高度，不需要操作人员过度抬臂或者弯腰就能够到待测试产品，降低长时间测试作业的疲劳度。框架的方管选型兼顾了刚度与轻量化需求，管壁厚度选择既不会因为太薄导致受力后出现可见形变，也不会因为管壁过厚导致整体重量过大，单人就可以搬动移位，适配产线快速换型的需求。在实际使用场景中，这类支架可以搭配不同的定制夹具，完成手机、通讯模块、小型物联网终端的跌落预测试、信号收发稳定性测试、接口插拔寿命测试等多种检测工序，悬臂的伸出长度经过优化，待测试产品固定后，下方预留足够的操作空间，方便布置测试线缆、连接检测仪器，

　　不会出现线缆弯折半径过小、仪器摆放干涉的问题。结构设计上没有多余的装饰性构件，所有型材连接处都采用满焊后打磨处理，没有尖锐的焊渣凸起，避免操作人员在取放产品时被划伤，表面采用喷塑处理，具备基础的防静电、耐刮擦性能，适配电子车间的防静电作业要求，不会因为支架表面积累静电击穿待测试的通讯产品电路板。悬臂的锁紧结构采用防滑垫片设计，锁紧后不会因为长时间挂载设备出现下滑移位，保证测试过程中产品位置始终保持一致，提升测试结果的重复性，避免因为支架位移导致测试数据出现偏差。底部支脚的底面可以选配粘贴防滑橡胶垫，放置在光滑的工作台面上时不会出现滑动，即使测试过程中操作人员触碰支架，也不会出现位置偏移，进一步保证测试工位的稳定性。
