通讯设备嵌入式安装壳体结构设计

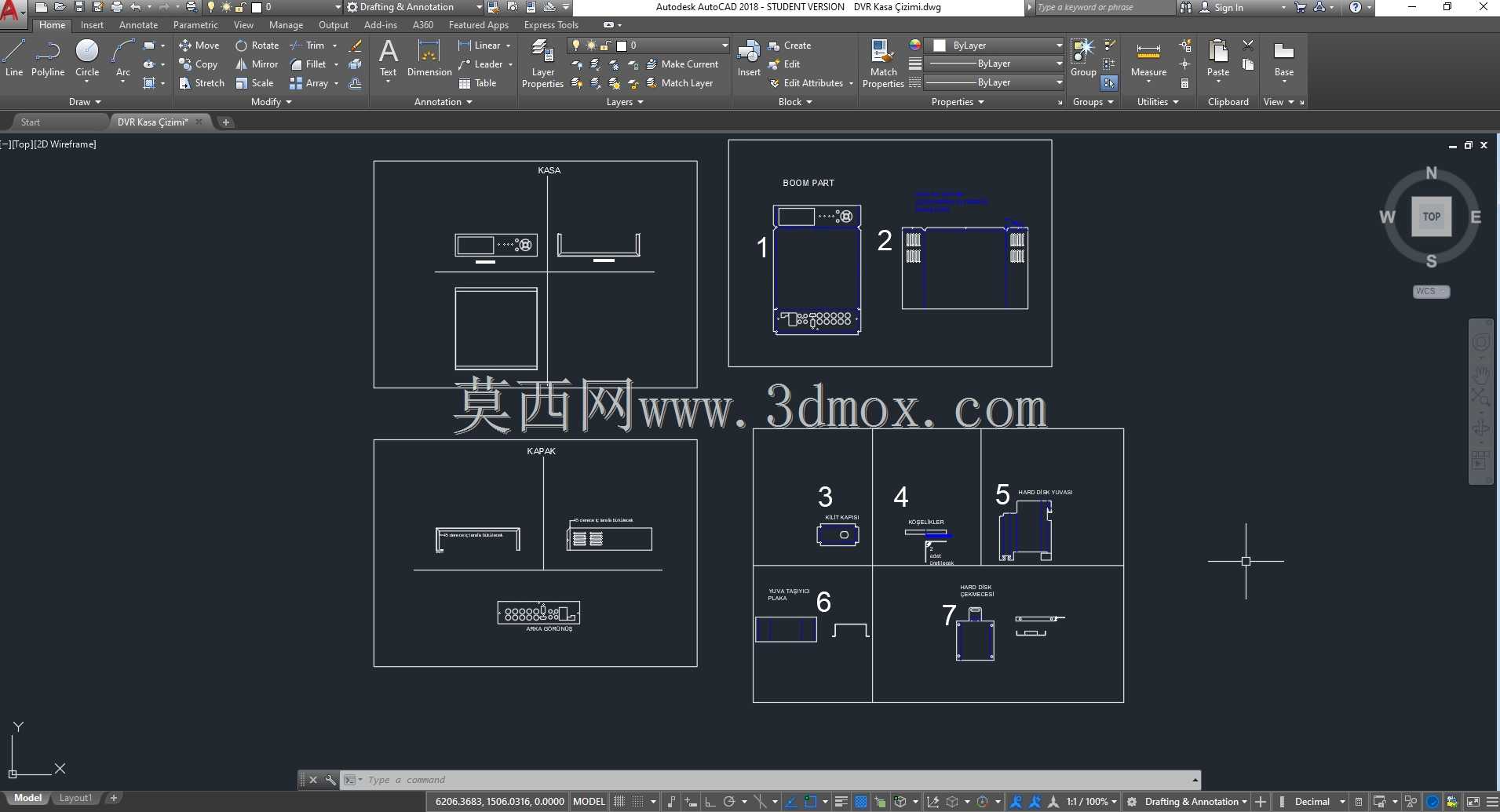

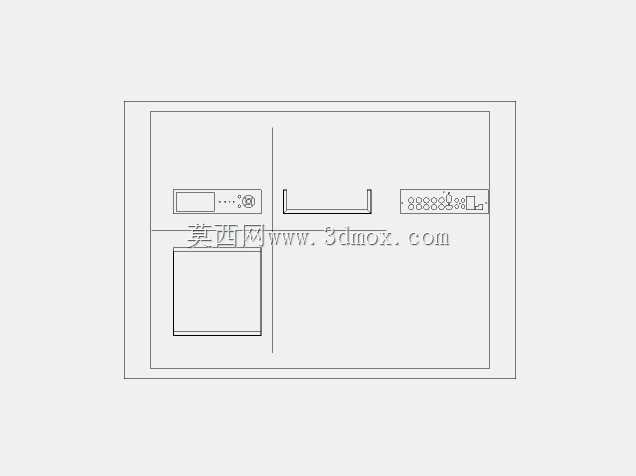

　　这款通讯设备安装壳体的设计，核心围绕弱电井、机柜内嵌、墙面暗装等典型通讯布设场景展开，日常运维中这类壳体需要承载通讯转换模块、信号中继单元、接线端子排等核心组件，是前端通讯链路里承担物理防护、模块固定、走线规整作用的基础结构件。从结构布局来看，整体采用分层腔体设计，上层预留三个独立的功能安装位，左侧位适配带状态指示灯的小型通讯模块，预留的指示灯开孔位置刚好对应模块的运行、告警、链路状态灯位，安装后无需额外调整灯孔对位，模块通过侧边卡扣即可卡入固定，不需要额外打螺丝，方便后期运维更换；中间位为内凹式拉手槽结构，对应壳体的可拆卸检修面板，日常维护时无需借助工具，抠住拉手槽即可掀开面板完成内部接线调试，拉手槽的深度控制在12mm，

　　既保证手指抠入的操作空间，又不会突出壳体正面影响嵌入式安装的贴合度；右侧位为多端口接线区，预留的开孔适配RJ45网口、接线端子、电源接口等常用通讯接口，开孔边缘做了卷边处理，避免穿线时划伤线缆绝缘层，同时每个接口位下方预留了标签粘贴区，方便运维时标记端口对应的链路信息。下层为独立的主设备腔体，腔体内部净空尺寸按照主流工业级通讯中继设备的外形尺寸做适配，腔体四周预留了2mm的安装间隙，方便设备放入时调整位置，腔体底部预设了M4的螺丝固定柱，固定柱的位置做了通用化设计，兼容市面上多数同尺寸通讯设备的安装孔位，不需要额外打孔即可完成固定。壳体的安装边界设计充分考虑了嵌入式安装的需求，整体外框的侧边做了10mm宽的贴合翻边，翻边厚度1.

　　5mm，安装时翻边贴在安装面外侧，通过翻边上的预留固定孔即可完成壳体与安装面的固定，翻边与安装面接触的一侧贴有泡棉胶条的预留位，安装后可以起到防尘、防潮的作用，避免外界的水汽、灰尘进入壳体内部影响设备运行。走线设计上，壳体的上下两端都预留了穿线孔，穿线孔配有可敲落的防尘盖，施工时可以根据实际走线方向敲落对应位置的防尘盖，穿线后可以通过配套的橡胶护圈密封穿线孔，避免虫鼠进入壳体内部咬坏线缆。结构强度方面，壳体采用1.2mm厚的冷轧钢板折弯成型，折弯处做了圆角处理，避免加工和安装时割伤施工人员，腔体内部的加强筋沿着腔体四周布置，在不增加板材厚度的前提下提升壳体的抗变形能力，即使嵌入式安装在墙面内受到侧向挤压，

　　也不会出现腔体变形挤压内部设备的情况。在实际工程应用中，这类壳体常被用在楼宇对讲系统的楼层信号中继、园区网络的节点设备防护、工业现场的通讯模块安装等场景，设计时充分考虑了现场施工的便利性，所有的固定位都做了对位标识，施工人员不需要对照复杂的安装图纸，即可快速完成壳体固定、设备安装、线缆接驳的全流程，同时可拆卸的面板设计也降低了后期运维的难度，不需要整体拆下壳体即可完成内部设备的调试和更换。
