DD13柴油发动机动力单元三维结构设计

　　本次呈现的DD13系列柴油发动机动力单元三维结构，面向重型商用车、工程机械、固定式发电机组等重载动力配套场景设计，核心覆盖长途干线货运重卡、矿用非公路自卸车、大型工程机械设备的动力输出需求，可适配10-15米公路客车、40吨级以上公路货运车辆、20吨级轮式工程机械的动力搭载要求，满足高负荷连续作业、复杂工况下的稳定动力输出需求。从结构设计逻辑来看，该动力单元采用直列六缸的经典缸体布局，前端集成轴连式冷却风扇与硅油离合器安装位，风扇叶片采用大倾角后掠式翼型设计，可在低转速区间实现足够的迎风冷却风量，匹配整车散热器组的散热需求，同时兼顾高速运转下的风噪控制与功率损耗平衡，风扇安装端面预留标准的皮带轮传动接口，可兼容发电机、空调压缩机、

　　液压助力泵等前端附件的皮带传动布局，无需额外改动前端轮系的安装基准。进气系统采用侧置高位进气的管路布局，进气管道采用大曲率圆弧过渡设计，避免急弯造成的进气阻力损失，管道接口采用标准化快装卡箍结构，可直接对接整车空气滤清器的出气端口，涡轮增压器采用侧置安装方式，排气侧直接对接发动机排气歧管出口，缩短排气路径以降低涡轮迟滞效应，同时增压器的安装支架与缸体侧部的加强筋位集成设计，减少独立支架带来的振动共振风险。缸体上部的气门室罩采用集成式油气分离结构设计，罩盖表面布置加强筋网格以提升结构刚度，降低发动机运转过程中的罩盖辐射噪声，缸体下部预留标准的油底壳安装法兰，可适配不同离地间隙要求的整车油底壳选型，同时在缸体两侧布置发动机悬置安装凸台，凸台位置经过重心匹配计算，确保发动机安装后的受力平衡，减少运转过程中的振动传递至整车车架。从安装边界尺寸来看，该动力单元的整体宽度控制在900mm以内，可适配多数重型商用车的发动机舱横向安装空间，前端风扇至飞轮壳端面的整体长度控制在1300mm区间，可满足长头、平头重卡的发动机舱纵向布置要求，整体高度控制在1100mm左右，预留足够的上部进气管道、线束布置空间，避免与整车驾驶室底部结构产生干涉。在功能特性设计上，该动力单元的冷却系统管路采用硬管与成型橡胶管组合的布置方式，硬管部分采用铝合金材质降低整体重量，管路走向沿缸体侧面布置，避开高温排气侧区域，减少冷却液的热辐射温升，同时管路固定点采用橡胶减震衬套连接，

　　吸收发动机运转过程中的管路振动，避免长期使用后的管路疲劳开裂。燃油系统的高压油泵安装在缸体侧面的齿轮室端，由发动机正时齿轮直接驱动，供油管路沿缸体加强筋内侧布置，与高温部件保持足够的安全间隙，避免燃油受热产生气阻影响供油稳定性。前端轮系采用多楔带传动设计，各附件轮系的包角经过计算优化，确保皮带传动过程中不出现打滑现象，同时预留皮带张紧轮的安装调节位，方便后期维护过程中的皮带张紧度调整。在三维建模过程中，所有安装接口的尺寸均遵循重型柴油发动机的通用配套标准，悬置安装孔位、飞轮壳连接尺寸、进排气接口尺寸、冷却管路接口尺寸均可直接对接现有成熟的整车配套部件，无需进行二次改型设计，可大幅缩短整车厂的动力匹配开发周期。

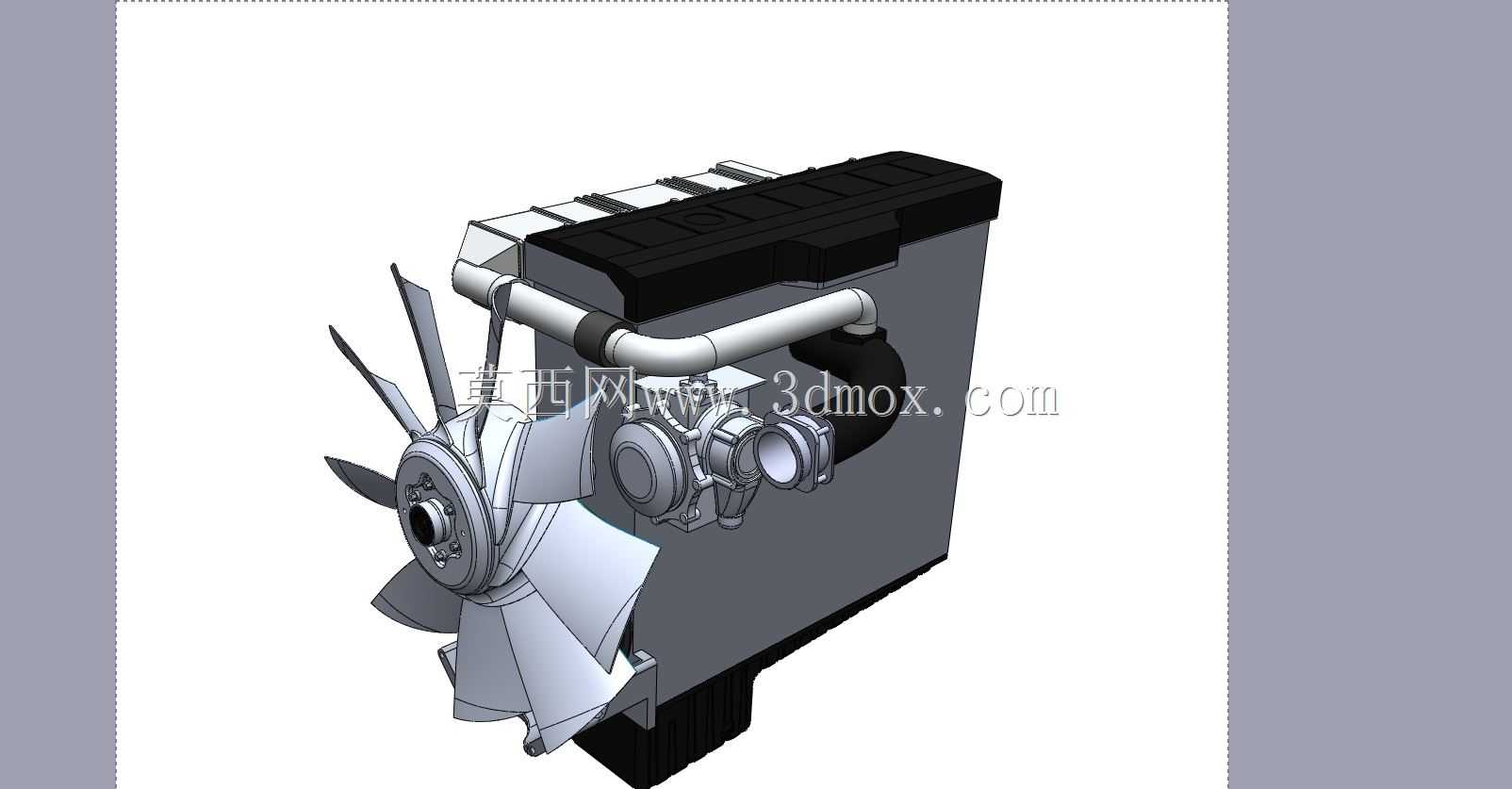

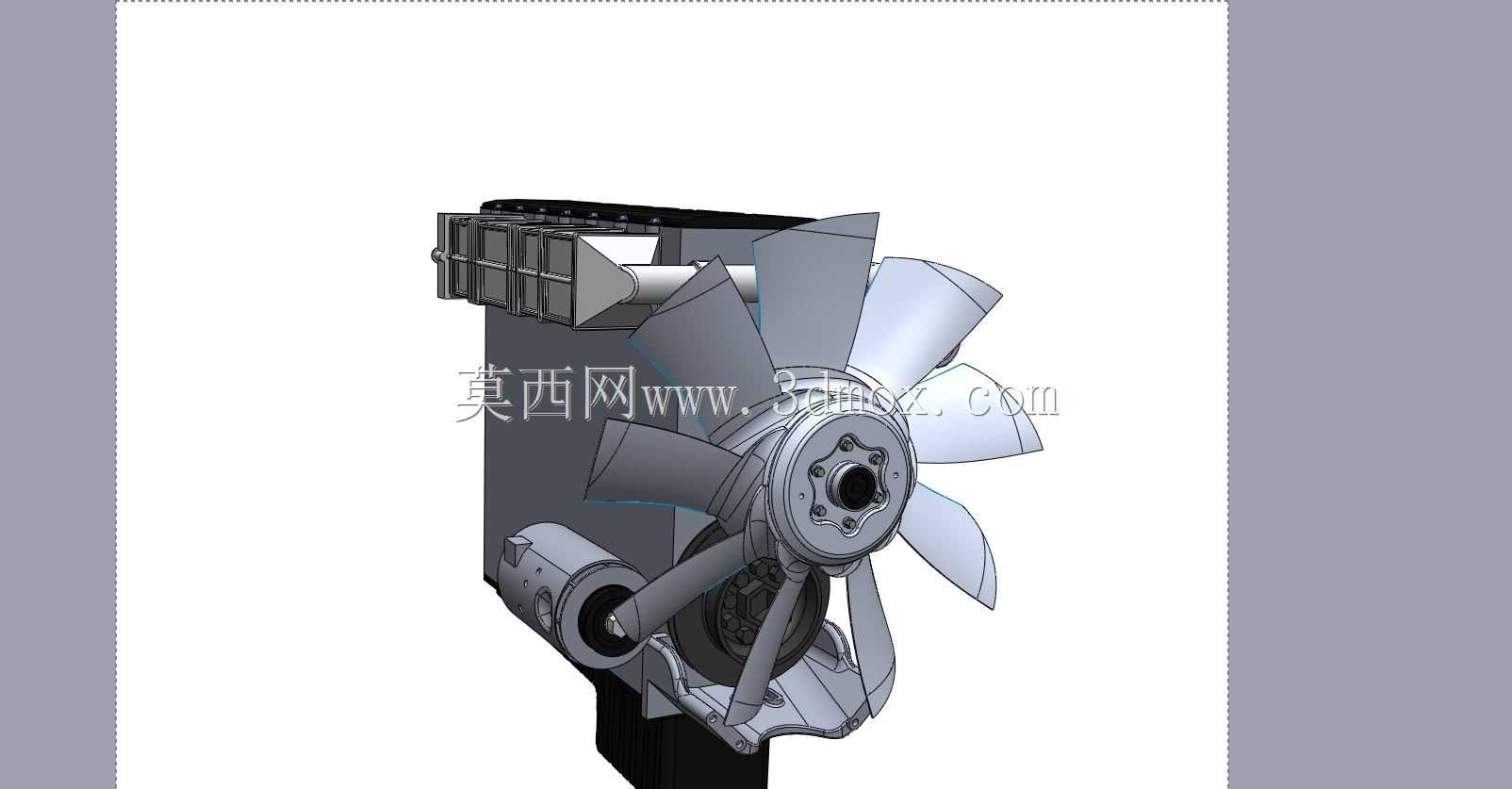

　　模型完整还原了发动机外部附件的装配关系，包括冷却风扇、进气管路、涡轮增压器、气门室罩、油底壳、前端轮系安装位等外部结构，可用于整车总布置阶段的干涉检查、发动机舱散热仿真分析、维修拆装工艺模拟等场景，帮助结构设计人员在开发阶段提前发现布置干涉问题，优化发动机舱内的部件布局，减少后期物理样机阶段的改动成本。针对工程机械应用场景，该动力单元的油底壳设计预留了倾斜工况的吸油高位结构，可满足设备在30度倾斜作业工况下的机油正常抽吸，避免倾斜作业时的机油泵吸空问题，同时缸体侧面预留了液压泵取力口安装法兰，可直接驱动工程机械的工作液压泵，无需额外加装分动箱取力装置，简化工程机械的动力传动系统结构。针对固定式发电机组应用场景，该动力单元的飞轮端预留标准的发电机连接法兰与SAE飞轮壳尺寸，可直接对接不同功率等级的无刷发电机，组成固定式柴油发电机组，满足工地临时供电、备用电源等场景的使用需求。
