艾里逊3200SP自动变速箱结构三维数模

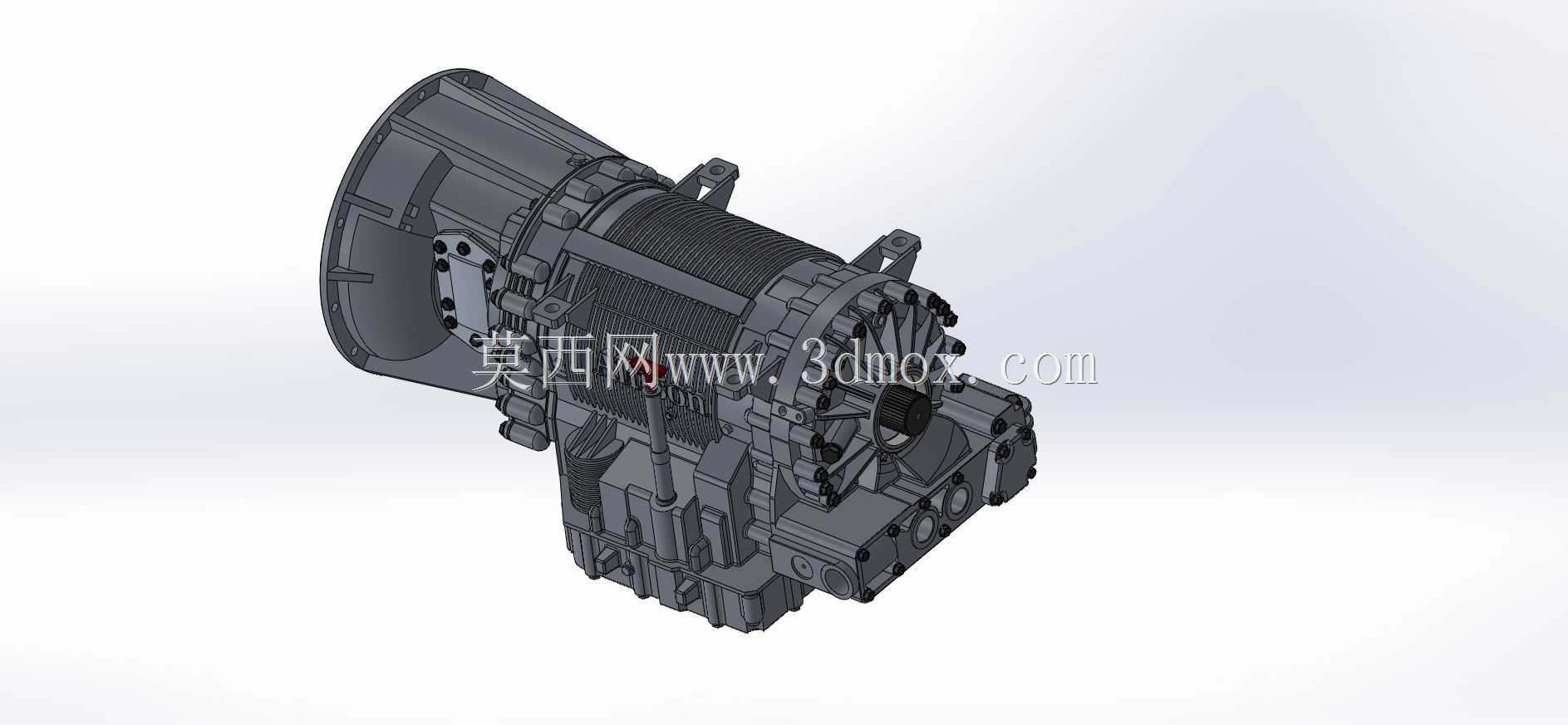

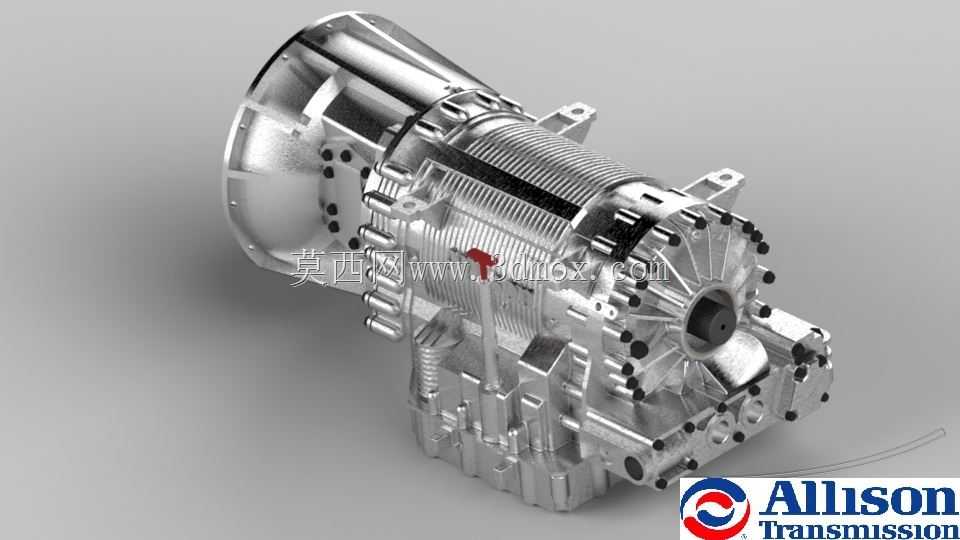

　　这款自动变速箱的三维结构数模，完整还原了艾里逊3200SP系列产品的全部装配关系与细节特征，在商用车、特种工程车辆的动力传动系统选型匹配阶段，这类高精度数模能够帮助整车布置工程师快速完成动力舱的空间校核，避免实车装配阶段出现结构干涉问题。从实际应用场景来看，该型号变速箱多用于中型货运卡车、城市公交客车、矿用轻型作业车以及部分专用改装车辆，承担发动机输出动力的扭矩转换、档位切换、动力传递中断与结合的核心功能，能够在车辆频繁启停、负载波动较大的工况下保持稳定的动力输出，降低驾驶员的操作强度。从功能特性维度拆解，数模完整呈现了液力变矩器、行星齿轮组、液压控制阀体、外部散热鳍片结构、各档位离合器组件以及输出端连接法兰的全部结构，

　　外部的安装支脚位置、螺栓孔位分布、油路接口的朝向与尺寸都按照实物1:1还原，能够直接用于整车安装边界的校核工作。在设计思路的呈现上，数模清晰体现了该系列变速箱的模块化设计逻辑：前端与发动机对接的钟形壳体采用一体化铸铝结构，既保证了与发动机飞轮壳的连接刚度，又通过薄壁铸铝的材质特性降低了总成自重；中部的齿轮传动段外部设计了密集的横向散热鳍片，在车辆行驶过程中能够借助迎面气流带走变速箱工作产生的热量，减少额外散热系统的负载；后端的输出端结构预留了与传动轴连接的法兰安装位，同时侧面布置了液压控制单元的安装空间，将控制油路的长度尽可能缩短，提升液压换挡的响应速度。在安装边界与尺寸层面，数模中可以直接提取到变速箱总成的总长、最大外径、

　　各安装支脚的相对坐标位置，以及输入轴、输出轴的同轴度参数，这些参数在整车动力系统匹配时至关重要——工程师可以直接将数模导入整车装配环境，核对变速箱与周边车架纵梁、排气系统、冷却管路的间隙是否满足设计要求，确认换挡操纵机构的连接路径是否顺畅，不需要再反复测量实物尺寸来调整布置方案。对于三维建模从业者而言，这个数模也具备很高的参考价值，其复杂的内部行星齿轮装配关系、外部铸铝壳体的拔模角度设计、密封结构的沟槽尺寸设计、螺栓连接的点位排布逻辑，都能为同类传动产品的结构设计提供成熟的参考依据，尤其是液压阀体的油路布置方式，兼顾了加工工艺性与液压响应效率，是自动变速箱结构设计中非常典型的成熟方案。在结构细节上，

　　数模还还原了变速箱外部的各类传感器安装位、油液加注口与放油口的位置、通气塞的布置点位，这些细节往往是初期建模容易忽略的部分，但在实际整车维护、零部件装配过程中直接影响操作便利性，比如放油口设置在壳体最低点能够保证旧油完全排空，传感器安装位靠近对应的控制油路能够提升参数采集的准确性，这些细节设计都在数模中得到了完整呈现，能够帮助设计人员理解成熟量产产品的设计考量，避免在自主设计过程中出现工艺性、维护性层面的缺陷。
