DD13柴油发动机结构三维数模

　　在商用车动力配套、重型工程机械动力选型、非道路移动设备动力匹配的场景中，直列六缸柴油发动机始终是大扭矩输出需求下的核心选型方向，本次呈现的DD13柴油发动机三维结构，完整还原了量产机型的全部外部结构与安装接口细节，可直接用于整车总布置阶段的动力舱干涉校验、动力系统匹配仿真、维修教学演示等多个工程环节。从实际用途来看，这款定位13升级别的柴油动力，主要覆盖总质量18-40吨级的重型载货车、公路牵引车、工程自卸车，同时也可适配大型轮式挖掘机、矿用宽体车、重型装载机等非道路工程设备，能够在1100-1500rpm的常用转速区间输出持续稳定的大扭矩，满足重载工况下的动力储备需求，同时兼顾长途干线运输场景下的燃油经济性表现。从功能特性来看，

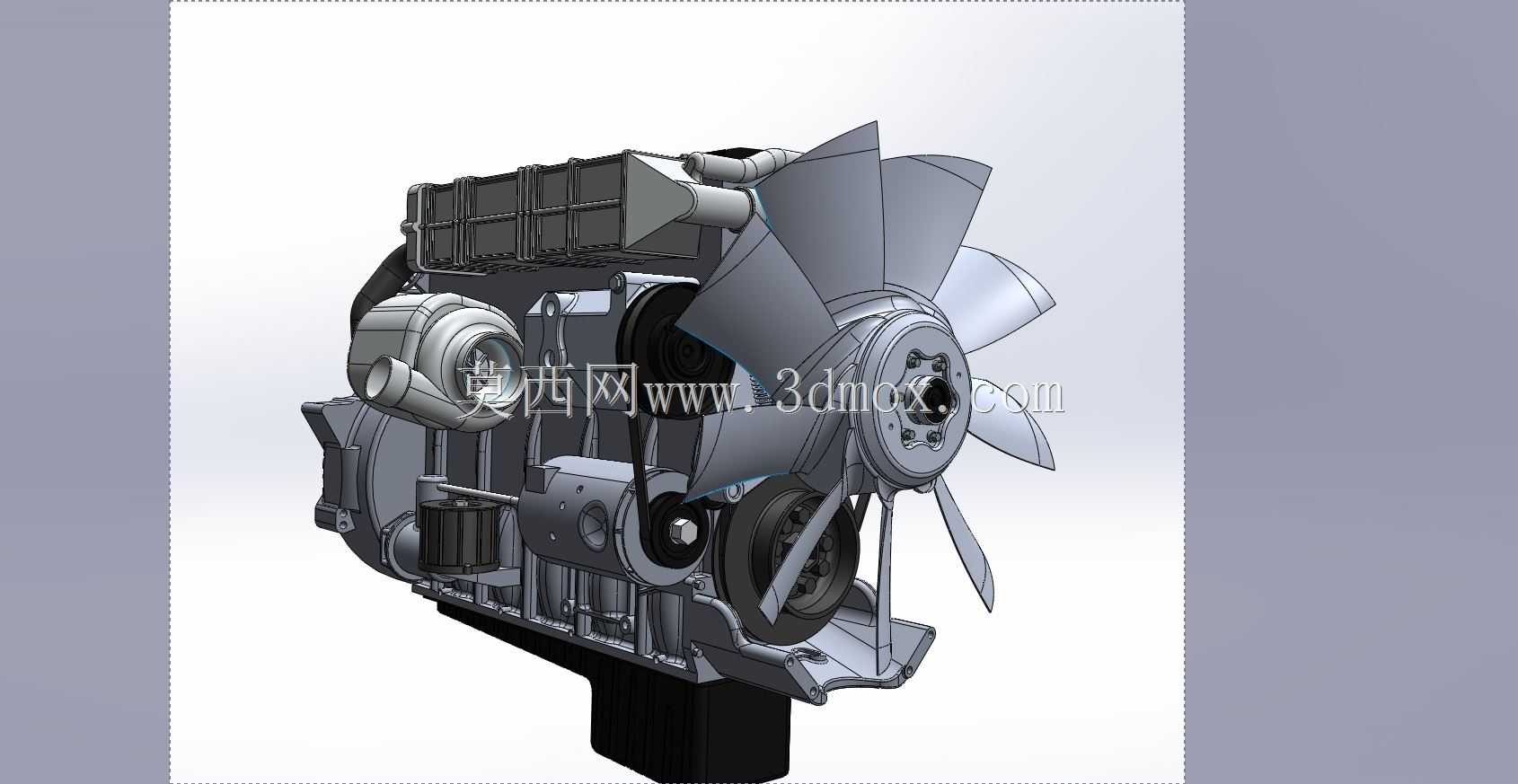

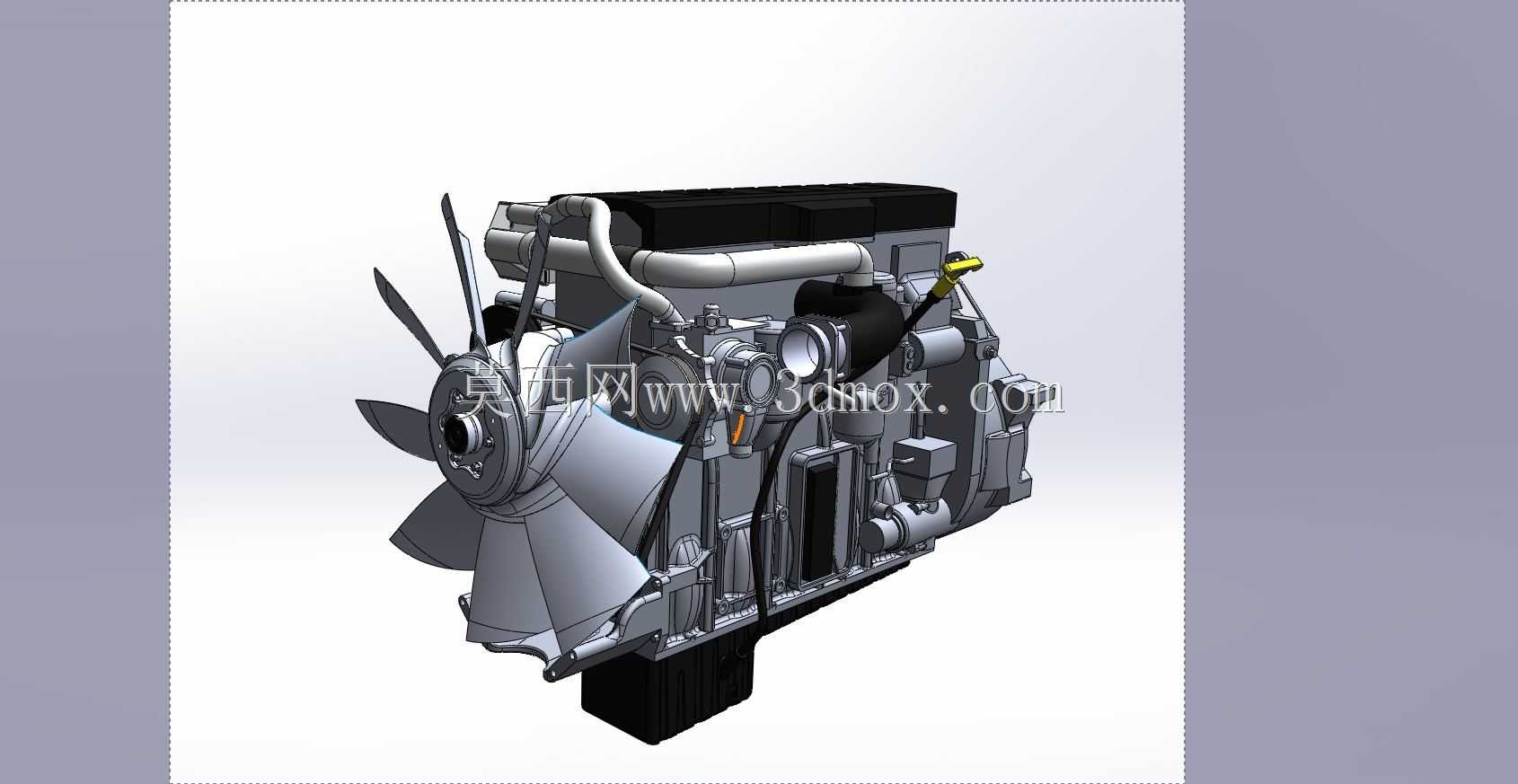

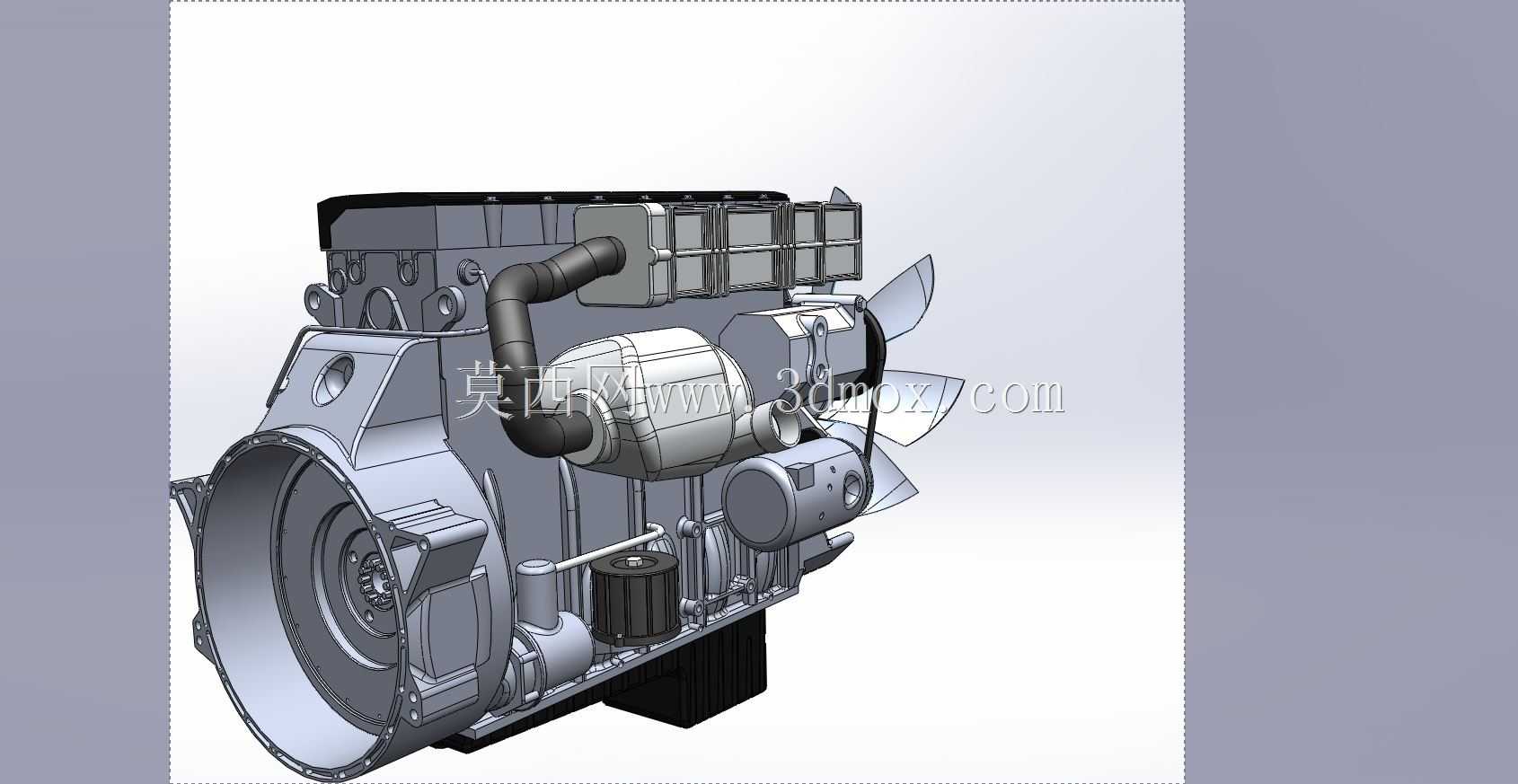

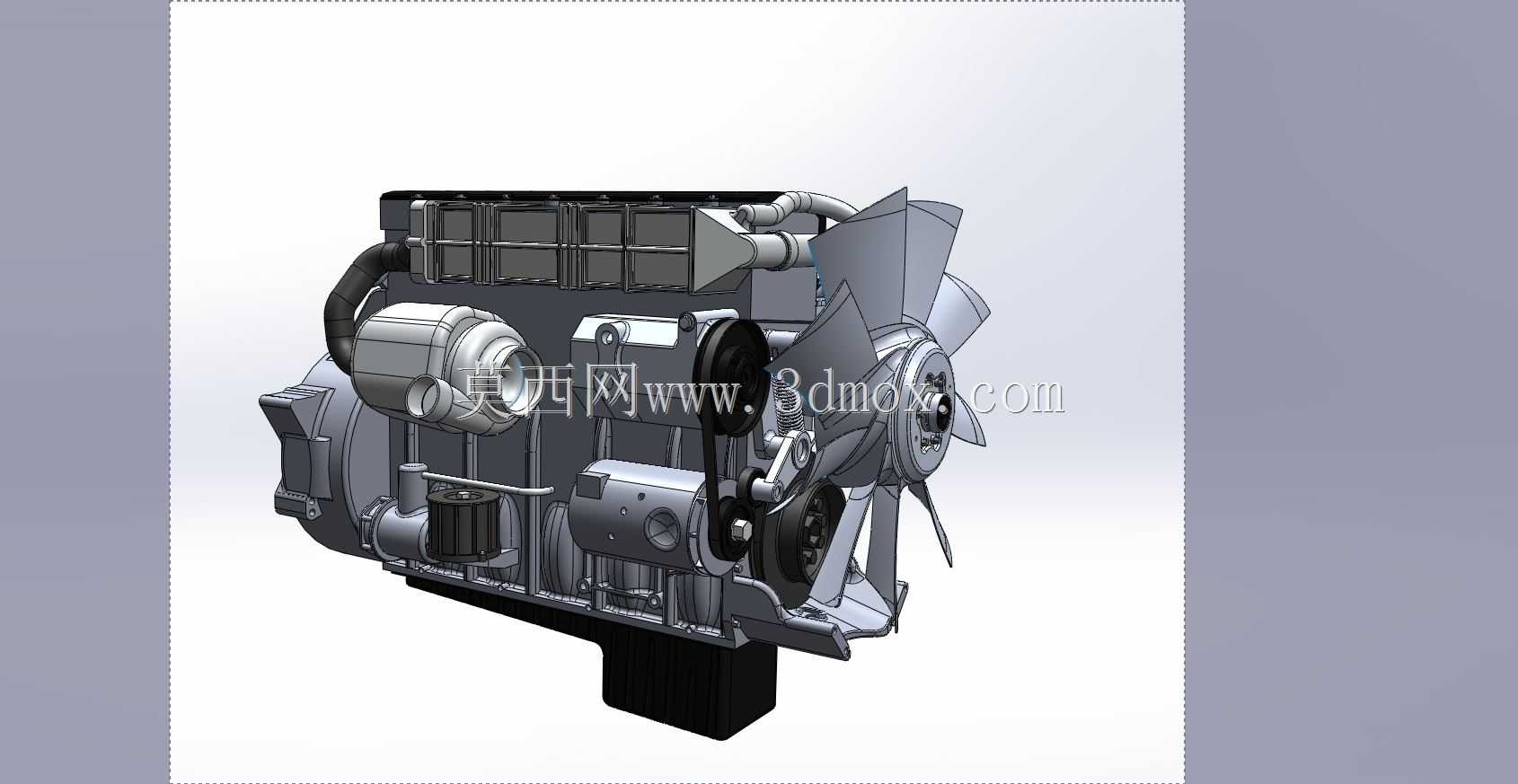

　　该结构完整还原了发动机前端轮系、冷却风扇总成、进排气管路、燃油系统接口、油底壳、缸盖罩、悬置安装点、飞轮壳连接端面等全部外部功能部件，冷却系统采用轴流式机械风扇匹配环形护风圈的结构，能够在发动机全工况转速区间保证足够的迎风冷却风量，避免高负荷工况下的冷却液过热问题；进气管路采用铸铝与橡胶管路复合的结构走向，充分避让了前端轮系的皮带运动包络，同时预留了空气压缩机、转向助力泵等附件的安装接口，可根据不同整车配置需求灵活选装附件配置。在设计思路上，这款发动机的三维结构严格遵循量产机型的装配逻辑进行还原，所有外部管路的走向都充分考虑了整车装配时的操作空间，比如燃油滤清器的安装位置预留了足够的滤芯更换操作间隙，

　　机油加注口的位置避开了上方覆盖件的遮挡，日常维保操作无需拆卸过多周边部件；缸体两侧的加强筋结构既保证了高爆发压力下的缸体结构刚度，又通过合理的筋条布局控制了整机的自重，避免不必要的材料冗余。从外形尺寸与安装边界来看，该发动机的整机长度控制在1250mm左右，宽度约820mm，整机高度（含油底壳至缸盖罩顶部）约1080mm，前端冷却风扇的最大旋转直径为680mm，匹配护风圈后前端突出缸体前端面的距离为220mm，动力舱布置时需要在风扇前端预留至少50mm的迎风间隙，避免风扇与散热器总成发生运动干涉；发动机的悬置安装点采用前后四点式布局，前悬置支架位于缸体两侧第一缸附近的加强凸台位置，后悬置集成在飞轮壳两侧的铸造凸台上，

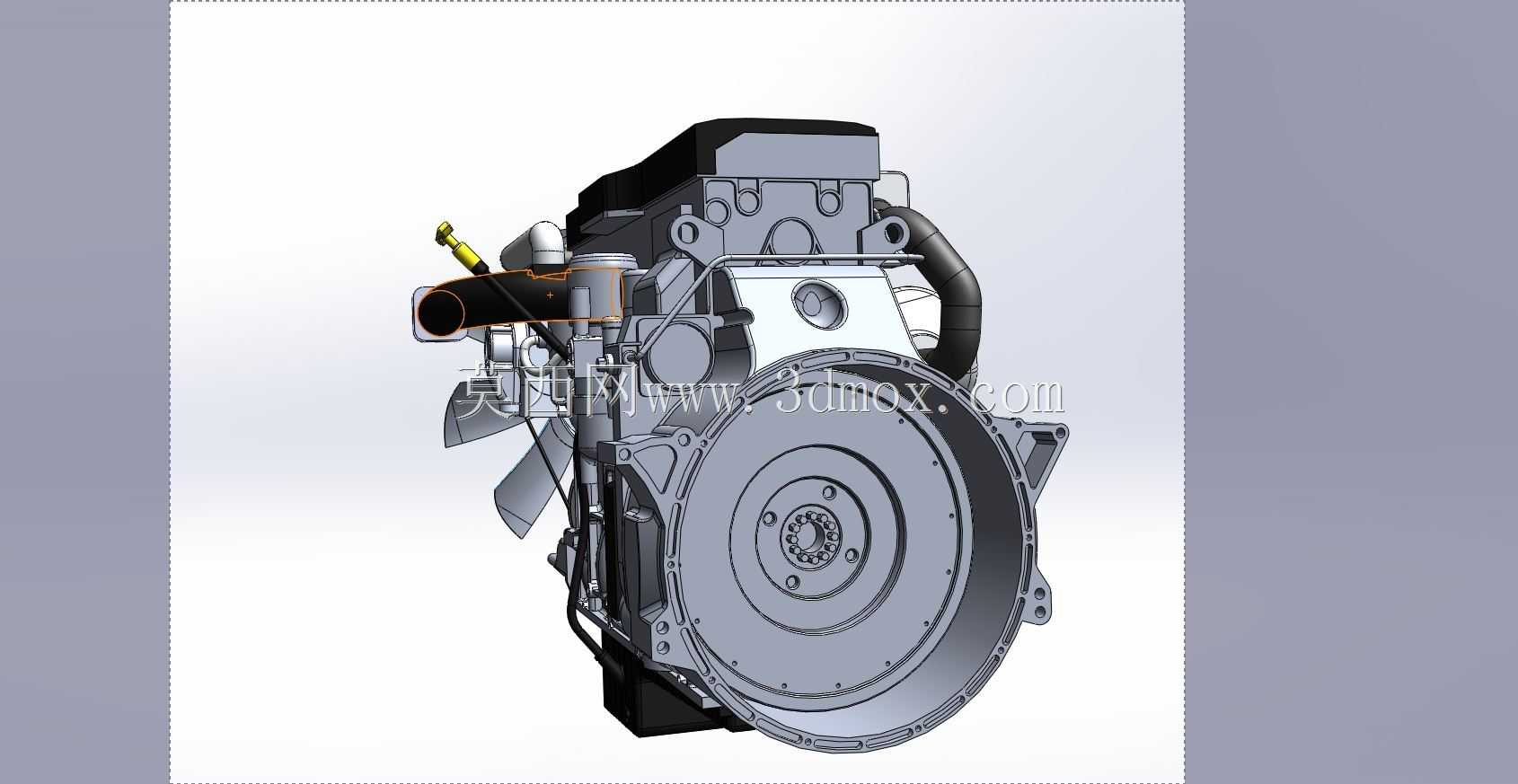

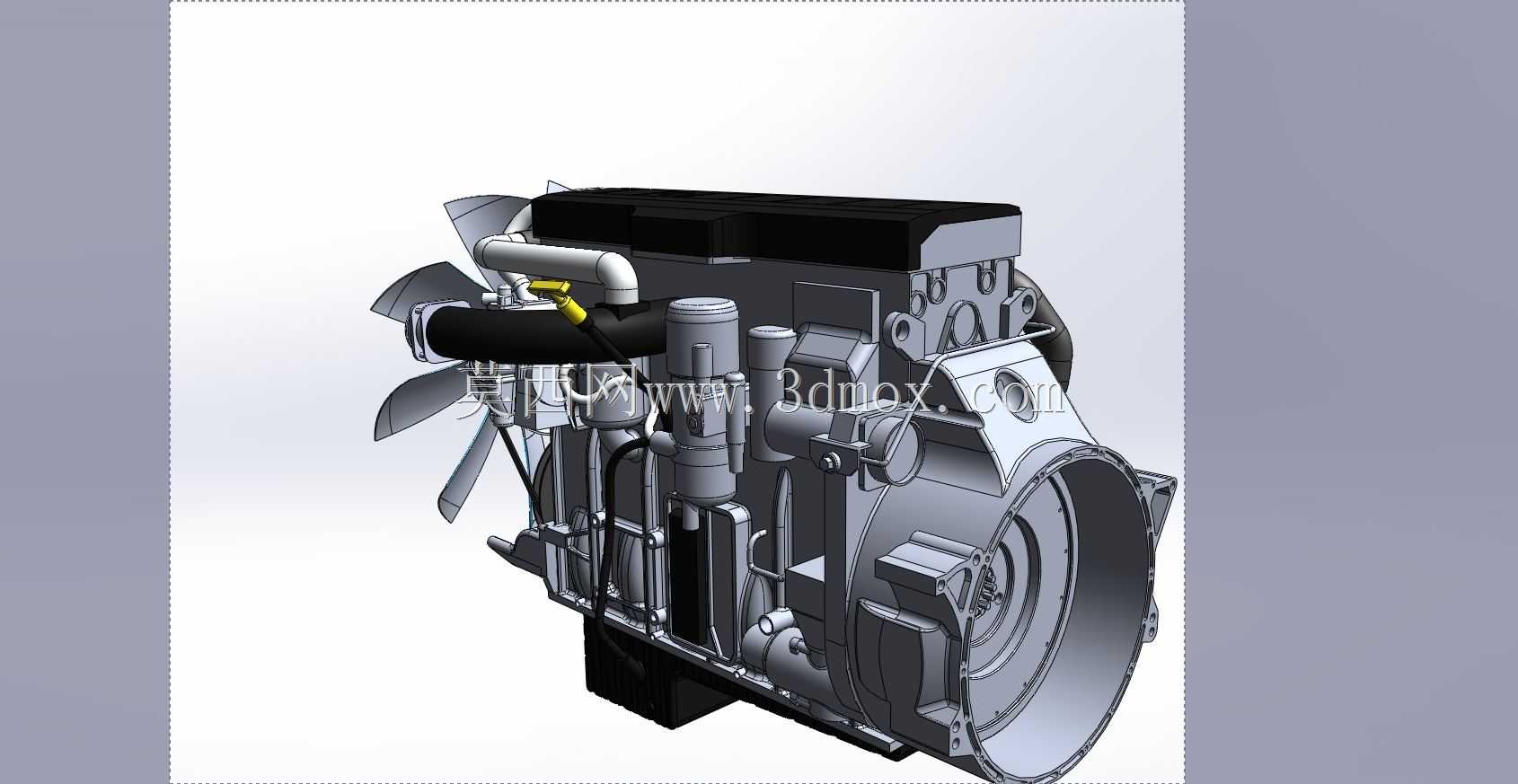

　　四个安装点的同轴度公差控制在0.5mm以内，整车布置时可直接匹配对应的悬置软垫结构，无需额外调整安装坐标；飞轮壳的连接端面采用SAE1号标准接口，可直接匹配对应规格的手动变速器、AMT变速器以及液力自动变速器，适配不同车型的传动系统匹配需求。此外，该结构还完整还原了发动机外部的所有线束走向与传感器安装位置，包括曲轴位置传感器、机油压力传感器、冷却液温度传感器、燃油温度传感器等外围检测部件的安装座孔，可直接用于发动机电器系统的布线设计，校验线束与周边高温部件、运动部件的安全间隙，避免整车运行过程中出现线束磨损、高温老化等可靠性问题。对于三维建模从业者而言，这个结构的建模逻辑完全遵循自顶向下的设计思路，先确定缸体、缸盖、曲轴等核心部件的基准轴线，再依次向外拓展附件、管路、外覆盖件的结构，所有部件的装配约束都符合实际生产的装配工艺，不存在干涉、错位等建模问题，可作为大排量柴油发动机结构设计的参考范本，也可用于动力总成相关的教学演示、虚拟拆装实训等场景。
