艾利森3200SP自动变速器三维建模作品

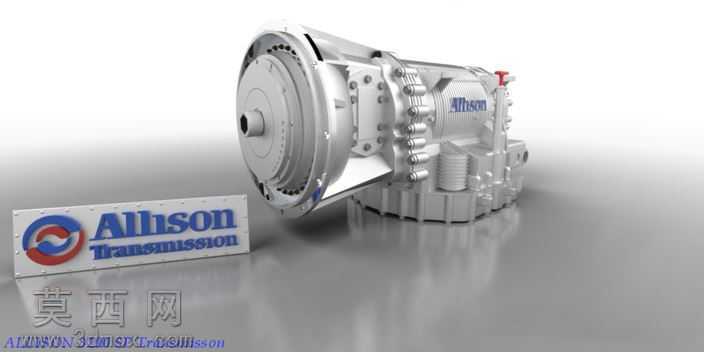

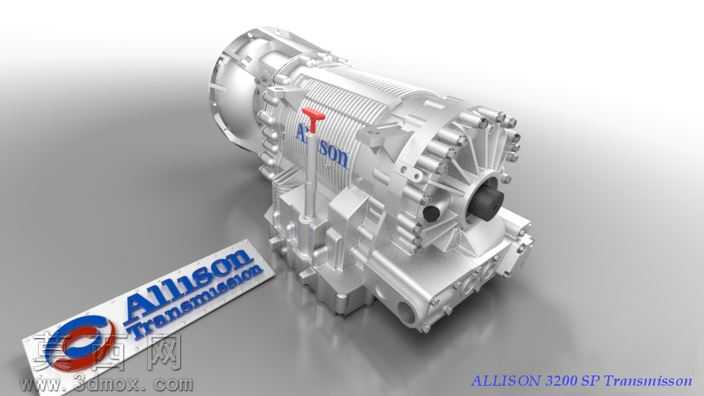

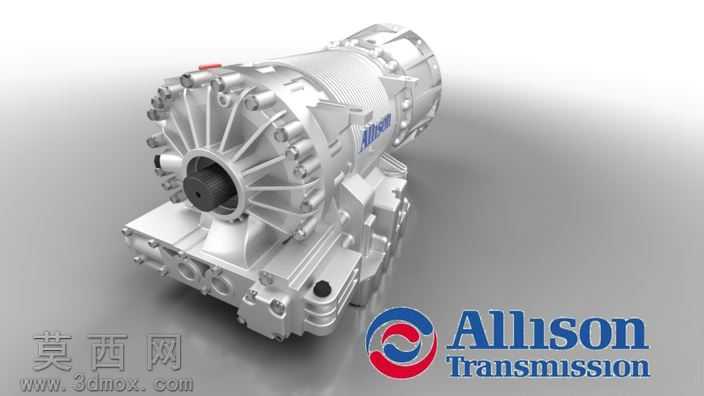

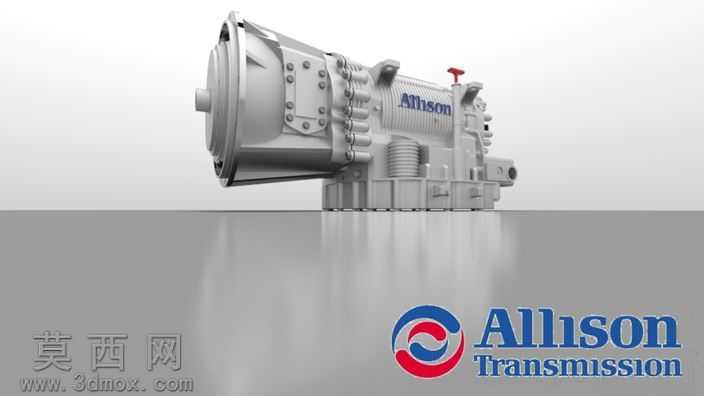

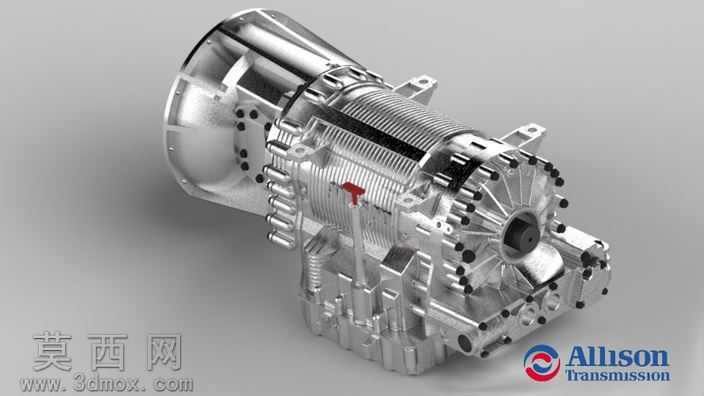

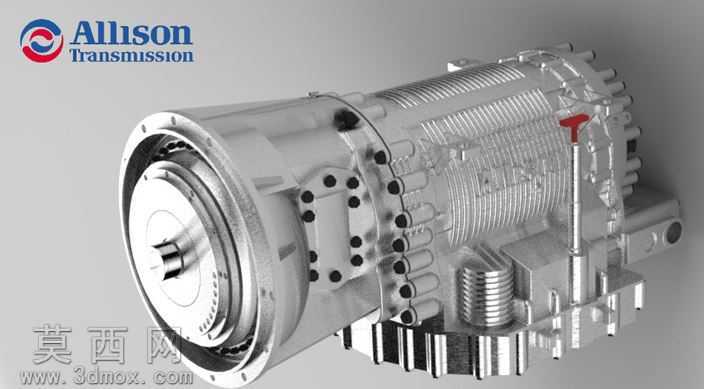

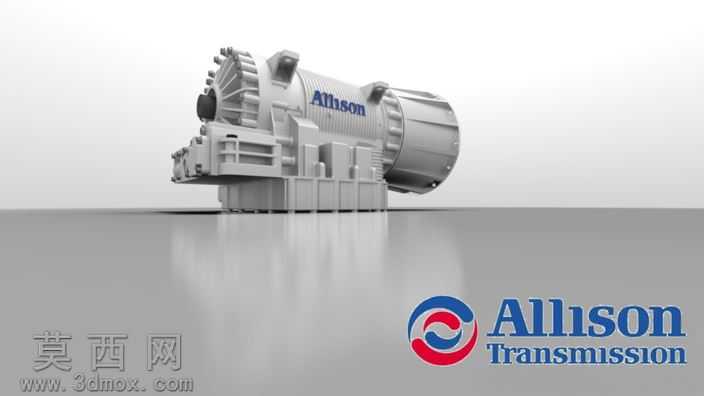

本次建模作品为艾利森3200SP自动变速器，建模过程中首先对该款商用自动变速器的实体结构进行拆解分析，梳理其外部壳体、连接法兰、换挡操纵机构、散热结构、油路接口等核心外部组件的装配关系与尺寸比例，确保整体模型的外形还原度符合真实产品的结构特征。建模阶段采用实体建模与曲面建模结合的方式，针对变速器主壳体的复杂曲面轮廓，通过放样、扫掠等曲面命令构建基础曲面后进行实体化处理，精准还原壳体表面的散热筋条、螺栓安装孔位、密封槽等细节结构；对于输入输出端的连接法兰，严格按照真实花键连接结构的尺寸特征建模，还原法兰端面的定位止口、螺栓分布圆等装配特征。换挡操纵杆部分单独建模，还原手柄的造型特征与杆身的安装定位结构，确保其与壳体上的安装座位置完全匹配。材质渲染阶段，为变速器壳体赋予铸铝材质，调整材质的金属粗糙度、反光度参数，还原铸铝部件表面的亚光金属质感；对螺栓、操纵杆等金属零件赋予钢材材质，区分不同金属部件的表面处理效果，比如螺栓的镀锌亮面质感、操纵杆手柄的防滑纹理材质，让整体模型的视觉表现更贴近真实产品的材质观感。结构设计上完整还原了该款变速器的外部装配逻辑，清晰呈现各外部组件的相对位置与连接关系，壳体上的各个油路接口、传感器安装位都按照真实产品的布局进行还原，没有遗漏关键的外部结构特征。建模过程中重点把控整体比例的协调性，反复核对各部件的相对尺寸，避免出现结构错位、比例失调的问题，对于壳体表面的细小标识区域也做了对应预留，可支持后续添加品牌标识等细节内容。整个模型为通用三维格式，可直接用于传动系统结构展示、商用车动力总成装配演示、变速器原理教学等场景，模型的结构完整性能够满足各类展示与装配验证的使用需求，通过精细化的建模与材质调整，完整呈现了艾利森3200SP自动变速器的工业设计美感与精密机械结构特征。
