MY2N系列小型电磁继电器结构设计

　　在低压工控回路的设计场景里，这类小型电磁继电器是控制柜内最常见的信号中转、小功率负载通断元件，从传统的继电器控制柜到现代PLC配套的输出扩展回路，都能见到它的安装身影。不同于大电流的交流接触器，这类小型继电器的触点额定载流量通常在5A级别，主要承担控制回路的信号传递、小功率执行元件的直接驱动，比如电磁阀线圈、指示灯、小型蜂鸣器这类负载，也可作为PLC输出点的中继放大，弥补PLC输出点载流能力不足的缺陷，同时实现控制回路与主回路的电气隔离，避免主回路的干扰串入控制核心。

　　从结构设计来看，这款MY2N继电器采用上下分体式的壳体结构，上部为电磁驱动单元的封装壳体，下部为触点组与接线基座的配合结构，整体采用卡扣式装配，无需额外紧固件即可完成上下壳体的固定，既满足生产环节的快速组装需求，也方便后期运维时的触点检查与部件更换。电磁部分采用带铁芯的螺管式结构，线圈通电后产生的电磁吸力带动衔铁动作，通过绝缘推杆推动下部的触点组完成常开触点闭合、常闭触点断开的动作，线圈与触点组之间设置绝缘挡板，满足电气间隙与爬电距离的安规要求，避免高压侧与低压侧的击穿风险。

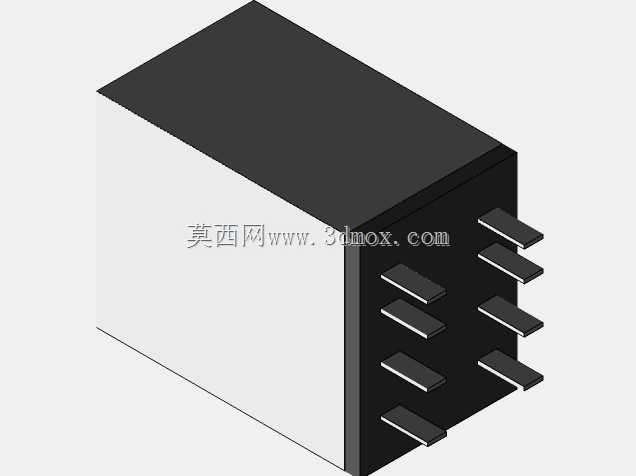

　　安装边界上，这款继电器适配标准的35mmDIN导轨安装，基座背部设置弹性卡扣，可直接卡装在控制柜内的标准导轨上，无需额外打孔固定，单只继电器的安装宽度约为21.5mm，在柜内排布时相邻器件之间预留5mm的散热间隙即可，不会占用过多的柜内安装空间。接线端采用螺丝压接式结构，适配0.5-2.5平方毫米的多股铜芯导线，压接时需将导线端头烫锡或使用冷压端子，避免长期运行后导线松脱导致的接触不良。触点部分采用两开两闭的配置，共8个接线端子，端子旁印有清晰的功能标识，接线时可对照原理图快速完成接线，减少错接概率。

　　实际选型应用时，需要重点关注线圈的额定电压等级，常见的有DC24V、AC220V两种规格，不同电压等级的线圈不可混用，否则会出现线圈烧毁或者无法可靠吸合的问题。触点的带载能力需要根据实际负载类型进行降额使用，驱动感性负载比如电磁阀、小型接触器线圈时，需要在触点两端并联RC吸收回路或者续流二极管，抑制分断时的感应电动势，避免触点烧蚀延长使用寿命。在三维建模过程中，需要重点还原基座与导轨的配合尺寸、接线端子的位置度、上部壳体与插座的插拔配合公差，确保模型导入到控制柜整体装配时，不会出现与相邻器件、线槽、导轨的干涉问题，同时要还原继电器表面的标识凹槽、散热筋的细节结构，方便后期出工程图时的BOM统计与装配指导。

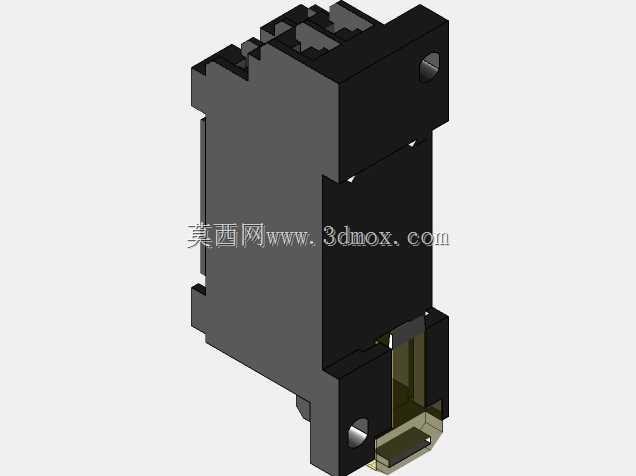

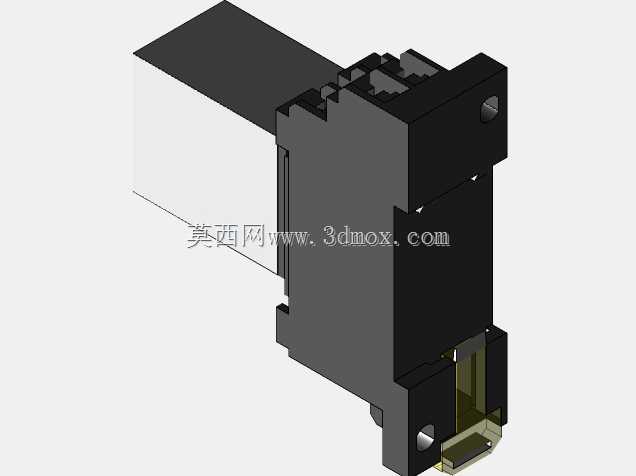

　　从日常运维的角度，这类继电器的设计寿命通常在10万次动作以上，在长期连续运行的工况下，需要定期检查触点的烧蚀情况、接线端子的紧固力矩，避免因触点接触电阻过大导致的回路故障。建模时也预留了配套继电器插座的装配接口，可直接与标准的8脚继电器插座配合使用，插座同样采用导轨安装方式，更换继电器时无需重新接线，直接插拔即可完成更换，大幅缩短设备的故障停机时间。在结构细节上，继电器上部壳体设置有动作状态指示灯，线圈通电时指示灯点亮，可直观判断继电器的工作状态，部分规格还带有手动测试按钮，可在不通电的状态下手动强制触点动作，方便设备调试阶段的回路测试，这些细节结构在三维模型中都做了精准还原，能够满足电气柜三维布线、虚拟装配的设计需求。
