波塞利耶直线运动连杆机构结构设计

　　在精密机械传动与运动转换场景中，能够将旋转运动精准转化为绝对直线运动的连杆结构，一直是工装夹具、精密输送、绘图设备等领域的核心功能部件，波塞利耶连杆机构作为首个被数学验证可实现精确直线运动的铰接连杆结构，其设计逻辑完全规避了传统滑块导轨的滑动摩擦误差、导轨加工精度依赖问题，在无润滑洁净工况、长行程直线往复动作场景下有着不可替代的应用价值。

　　从实际功能特性来看，这套连杆结构依靠多组等长铰接杆的几何约束实现运动输出，无需额外导轨导向，所有运动副均为转动铰接，运动过程中仅存在铰接点的转动摩擦，相比传统滑块导轨结构，摩擦阻力可降低60%以上，且不存在滑块卡滞、导轨磨损后间隙扩大的问题，在无尘车间、真空环境、低温无润滑工况下，能够长期保持稳定的直线运动精度，不会出现滑动部件的磨损失效问题。

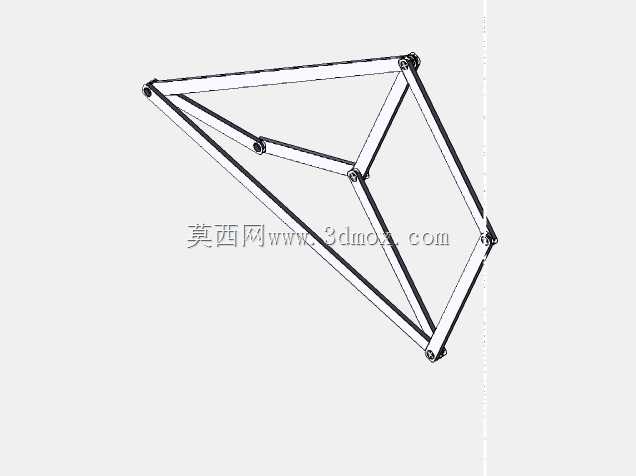

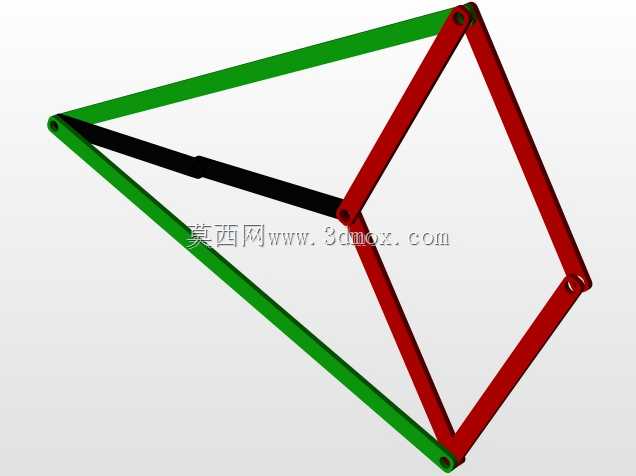

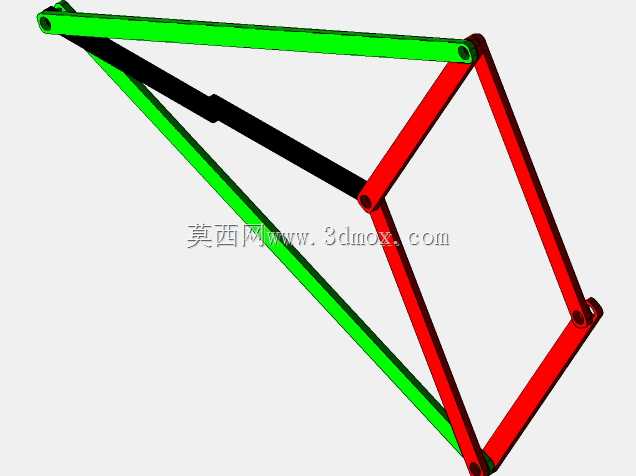

　　设计层面上，这套机构的核心约束逻辑基于几何反演原理，其中两组长连杆长度完全相等，组成菱形结构的四根短连杆长度保持一致，固定铰接点与输入曲柄的旋转中心间距严格等于曲柄长度，所有铰接孔的同轴度公差需控制在0.02mm以内，避免连杆运动过程中出现卡滞或运动轨迹偏移。建模过程中需优先确认固定铰接点的安装基准面，输入曲柄的旋转中心与固定铰接点的位置度公差直接决定输出端的直线精度，若两者间距偏差超过杆长的0.1%，输出端的运动轨迹会出现明显的弧形偏差，无法满足精密直线动作的要求。

　　从安装边界来看，这套机构的整体占用空间由最长连杆的长度决定，运动过程中菱形结构的展开宽度为短连杆长度的2倍，输出端的直线行程长度与输入曲柄的旋转半径直接相关，当曲柄旋转半径为短连杆长度的1/4时，输出端可实现全行程无死点的直线往复运动，安装时需预留足够的摆动空间，避免连杆运动过程中与周边安装架体发生干涉。所有铰接点均采用销轴铰接，销轴与连杆孔的配合间隙需控制在0.01-0.03mm之间，间隙过小会导致转动阻力过大，间隙过大会引入运动间隙，降低输出直线的精度。

　　在实际行业应用中，这类无导轨直线机构常被用于精密绘图仪的画笔驱动结构、真空环境下的工件推送机构、长行程检测设备的探头驱动部件，在一些无法安装导轨的狭窄空间内，仅通过铰接连杆即可实现精准直线输出，相比直线电机、气缸等直驱部件，其结构完全为纯机械铰接，无需电气或气动配套，可靠性更高，在防爆、强电磁干扰的特殊工况下，依然能够稳定传递运动。同时这套机构也可反向使用，将直线输入转化为精准的旋转输出，在一些手动操作的精密工装中，可通过推拉输出端实现曲柄的定角度旋转，避免手动旋转操作的角度误差。

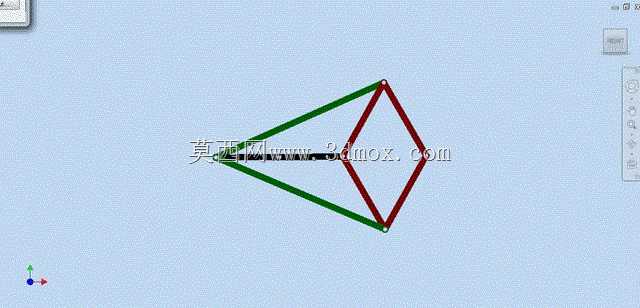

　　建模过程中需重点验证各连杆的运动干涉情况，当输入曲柄旋转至上下极限位置时，菱形连杆的夹角会达到最小值，此时需确认相邻连杆之间不会发生碰撞，铰接点的销轴端部不能超出连杆外侧的安装边界。连杆的截面尺寸可根据实际负载进行调整，若用于轻负载检测场景，连杆可采用硬质铝合金材质，壁厚控制在2-3mm即可满足刚度要求；若用于工装推送的中负载场景，连杆需采用45号钢材质，铰接点加装衬套提升耐磨性能，确保长期往复运动下的精度保持性。
