多语种标注曲柄滑块传动机构

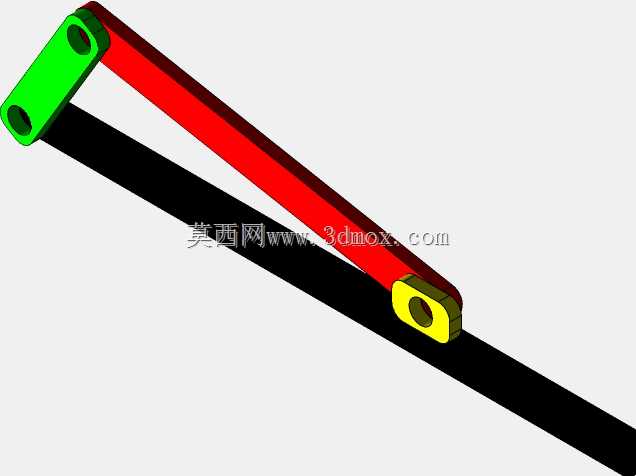

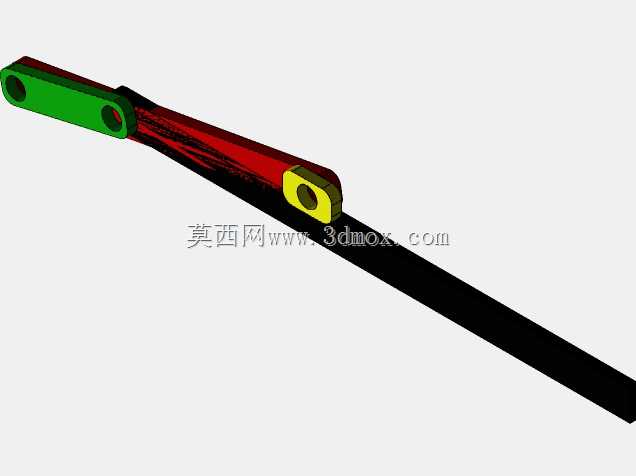

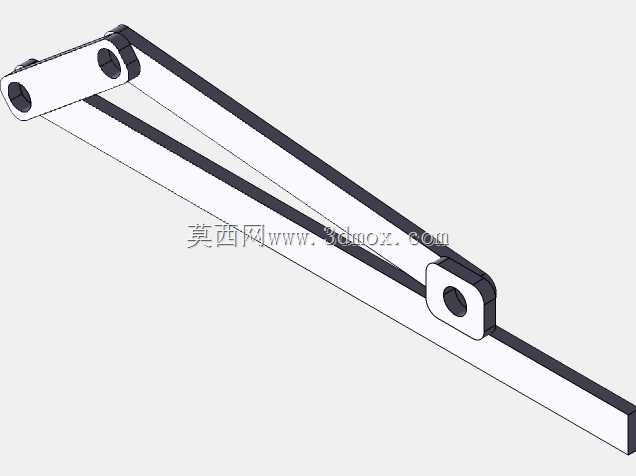

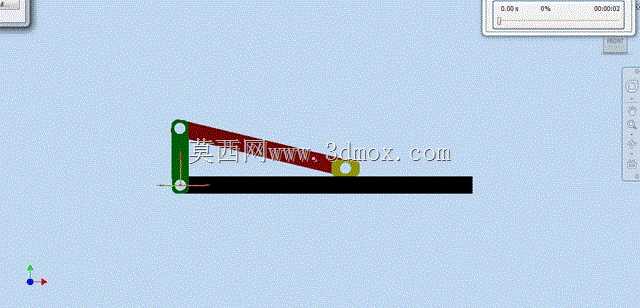

　　这套曲柄滑块传动结构，是平面连杆机构里应用最广的典型构型，日常在冲床、往复式压缩机、小型内燃机、送料机构里随处可见，核心作用是把曲柄端的连续回转运动，直接转化为滑块端的直线往复输出，反过来也能承接滑块侧的直线驱动力，驱动曲柄完成整周回转，运动转换过程没有中间齿轮啮合的侧隙问题，传动刚性表现稳定，在低速重载的往复工况下可靠性远高于丝杠、同步带这类线性传动部件。

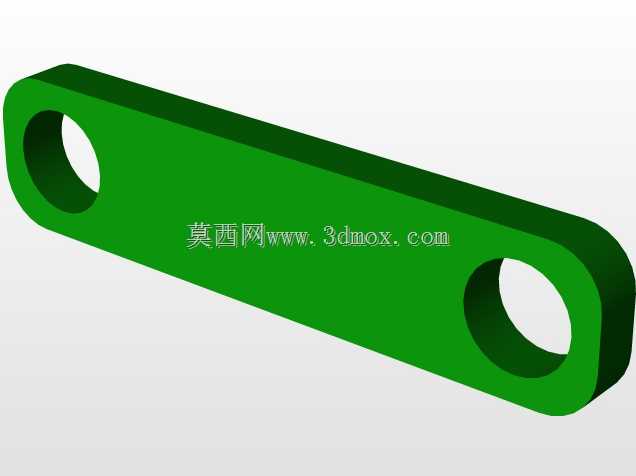

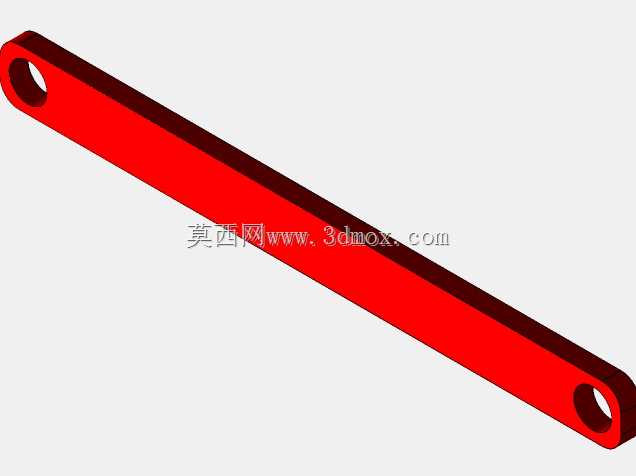

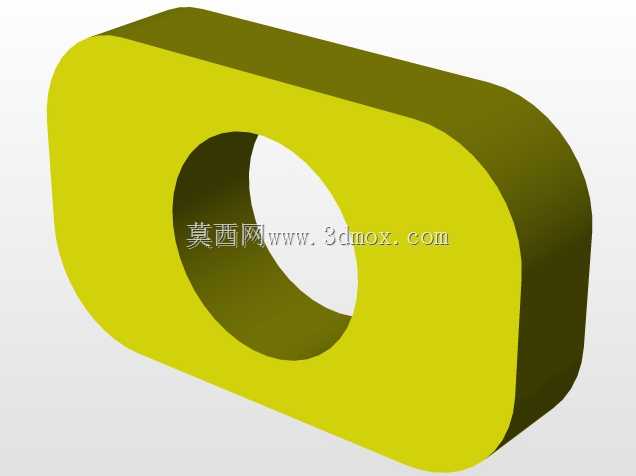

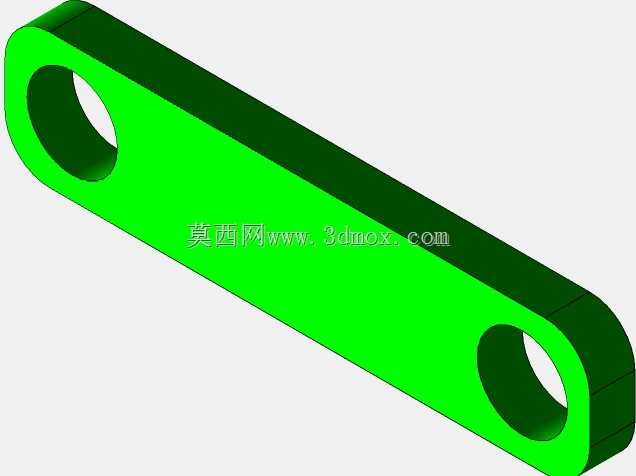

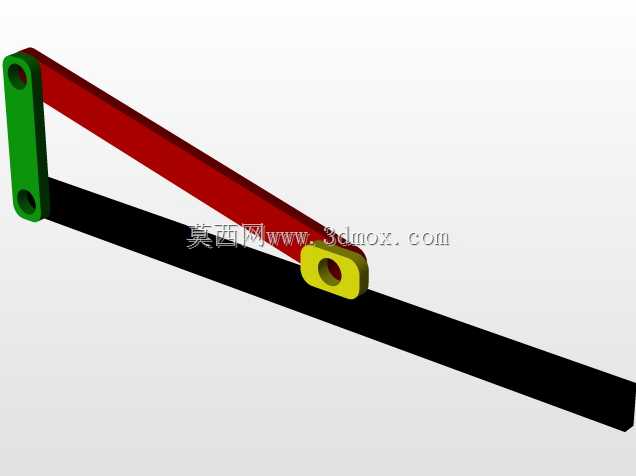

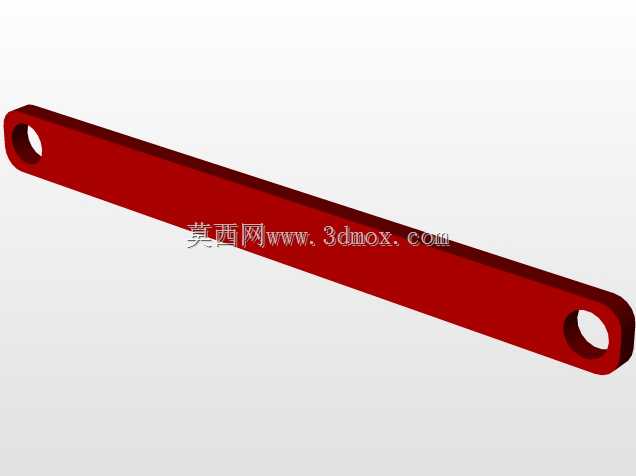

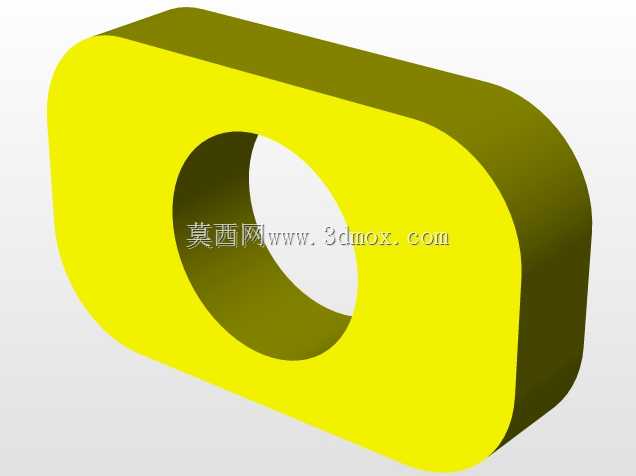

　　从结构组成来看，整套机构仅包含三个核心运动构件与一个固定机架：绿色端为曲柄构件，中心设置的安装孔用于对接动力输入轴，曲柄的有效回转半径直接决定滑块的最大行程，设计时需要严格核算曲柄长度与连杆长度的比值，比值过大会导致机构传动角过小，运行时出现死点卡顿、侧向力激增的问题，常规工况下该比值控制在1/3到1/4区间时，机构传力效率最优，滑块运行的速度波动也能控制在合理范围。红色构件为连接曲柄与滑块的传动连杆，两端分别通过铰接副与两个运动件连接，连杆的截面采用等强度矩形设计，在保证抗弯、抗扭刚度的前提下尽可能降低运动件的整体质量，减少高速回转时产生的惯性冲击。黄色端为直线运动滑块，底部与机架导轨面配合，仅保留沿导轨方向的单自由度移动，滑块上的铰接孔与连杆端部配合，承接连杆传递的驱动力完成往复动作。

　　实际应用场景中，这套机构的安装边界需要提前预留足够空间：曲柄回转区域要避开周边固定构件，预留的安全间隙不小于曲柄最大回转半径的1.1倍，避免运行时出现运动干涉；滑块侧的导轨安装面需要保证平面度公差，导轨走向与曲柄回转平面的平行度误差要控制在0.1mm/m以内，否则会导致滑块运行卡滞，加剧铰接副的磨损。在冲压设备上应用时，通常会把冲压模具的工作端固定在滑块上，利用曲柄回转到下死点附近的增力特性完成冲压作业，这个区间内滑块的位移量极小，能提供足够大的冲压力，同时对驱动端的扭矩需求更低；在小型内燃机上应用时，则是把活塞作为滑块构件，燃油燃烧产生的爆发力推动活塞做直线运动，通过连杆带动曲轴（即曲柄构件）输出旋转动力，此时需要在曲柄轴端加装飞轮，利用飞轮的转动惯量跨过机构的上下死点，保证运转连续性。

　　设计这套结构时，首先要根据实际工况的行程需求确定曲柄长度，再结合允许的安装空间、传动角要求确定连杆长度，三个铰接副的配合公差通常选用H7/g6间隙配合，既保证转动灵活，又不会因为间隙过大产生冲击噪音；滑块与导轨的配合则需要根据负载大小调整预紧量，轻载高速工况下选用较小的预紧力降低摩擦阻力，重载低速工况下适当增大预紧量提升运动刚性。另外，多语种的标注方式也适配不同地区的工程团队协作需求，方便跨区域的设计对接、技术交底工作，结构上没有冗余的装饰性设计，所有构件的尺寸都服务于运动功能实现，铰接点的位置经过反复校核，确保整个运动行程内没有构件干涉，运行轨迹顺滑无卡顿。
