松下Minas X系列交流伺服驱动器结构模型

　　在自动化产线升级、精密运动控制场景的设备选型与结构设计环节，伺服驱动单元的三维数模是完成电控柜布局、安装干涉校验、布线空间预留的核心参考依据，这款对应松下Minas X系列90规格的交流伺服驱动器数模，完整还原了实体设备的结构特征与安装边界，可直接用于设备整体装配的虚拟调试环节。从实际应用场景来看，这类伺服驱动器主要适配200W功率等级的伺服电机，常见于小型精密装配工位、电子元器件贴片设备的进给轴驱动、小型包装机械的牵引辊控制、3C产品检测设备的位移平台驱动等场景，负责接收上位控制器的运动指令，将电流、速度、位置三环控制逻辑落地，通过编码器反馈通道实时采集电机端的位置、转速信号，完成闭环定位控制，保证运动轴的定位精度、

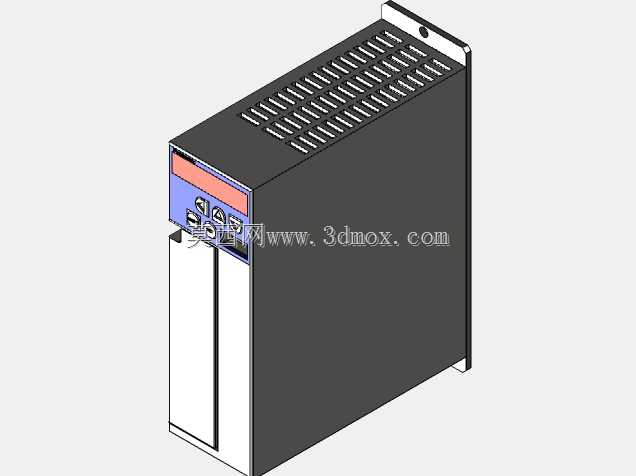

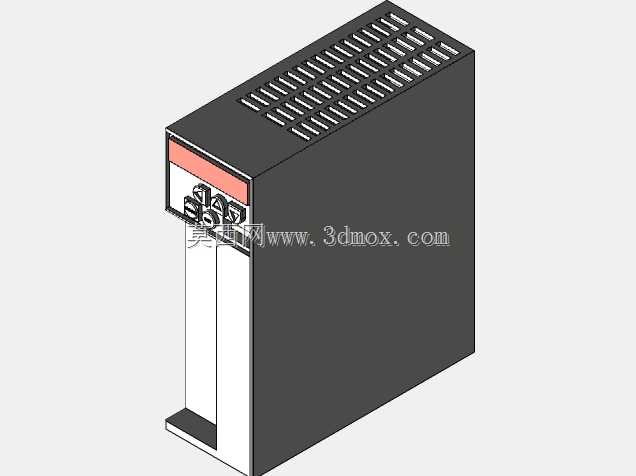

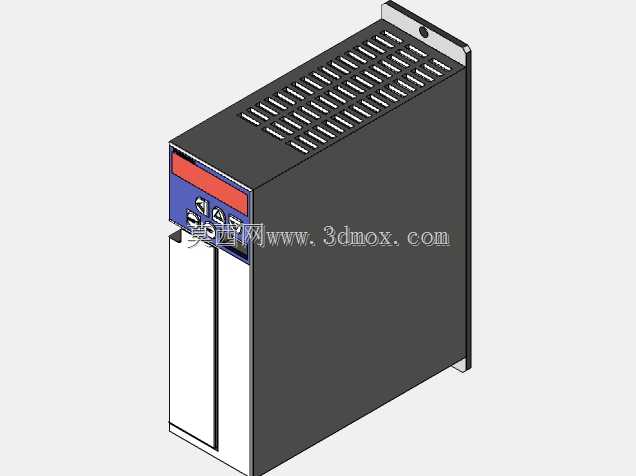

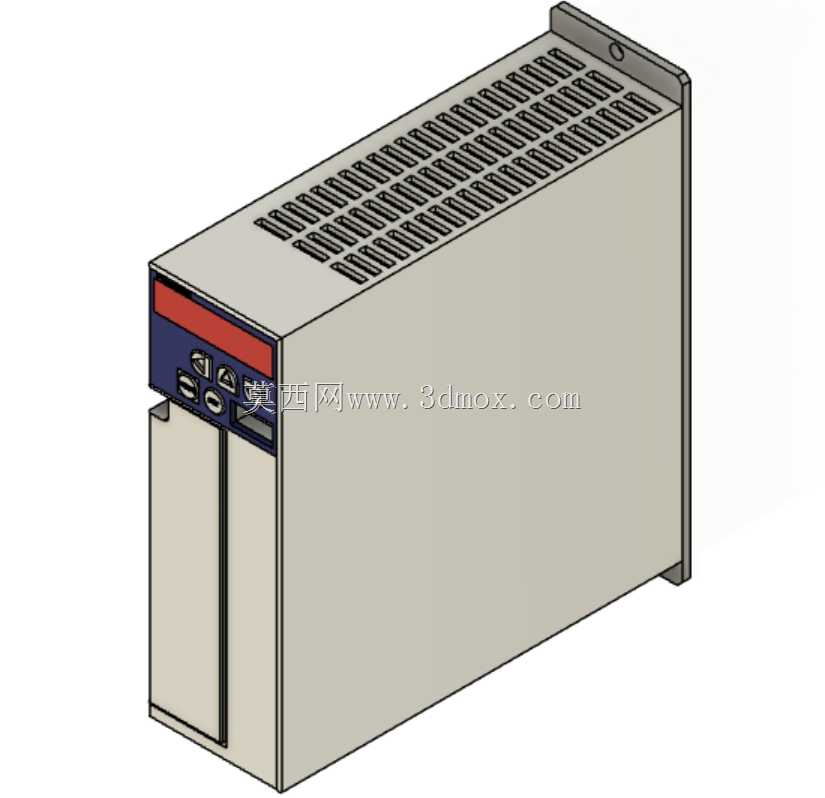

　　动态响应速度满足工艺要求。从产品功能特性对应的结构设计来看，数模还原了驱动器正面的操作与接口区域布局，顶部的格栅式散热结构是设计中需要重点关注的部分——实体设备运行时功率器件的热量通过壳体传导至顶部散热鳍片，依靠自然对流完成散热，因此在电控柜布局时，必须在驱动器上下预留足够的通风间隙，不能紧贴其他发热器件或柜体挡板安装，避免散热不畅导致的过温报警。正面的接口区域包含动力输出接口、编码器反馈接口、通讯接口与状态指示区域，数模上预留的接口位置可直接用于配套线缆接头的建模与布线仿真，避免实际装配时出现线缆弯折半径不足、接头与周边结构干涉的问题。从安装边界与外形尺寸来看，这款驱动器采用标准的导轨式安装结构，

　　背部的安装卡扣结构在数模中完整还原，可直接与标准DIN导轨的数模完成装配配合，设备整体为长方体立式结构，侧面无突出的安装耳，整体宽度适配小功率伺服驱动的标准安装间距，在多轴并排安装的电控柜布局中，可按照数模给出的宽度尺寸预留单轴安装空间，同时兼顾接线操作的手部操作空间。数模的壳体细节还原了实体设备的钣金折弯特征，顶部的安装固定孔位可用于设备的辅助吊装或柜体内部的加固安装，在做设备整体的抗震仿真时，可直接基于该数模的安装点设置约束条件，校核不同工况下驱动器的安装可靠性。从设计思路的还原度来看，这款数模没有做过度的简化，既保留了外观结构的关键特征用于视觉展示与布局校验，也没有冗余的内部PCB、功率器件细节，不会占用过多的装配体资源，

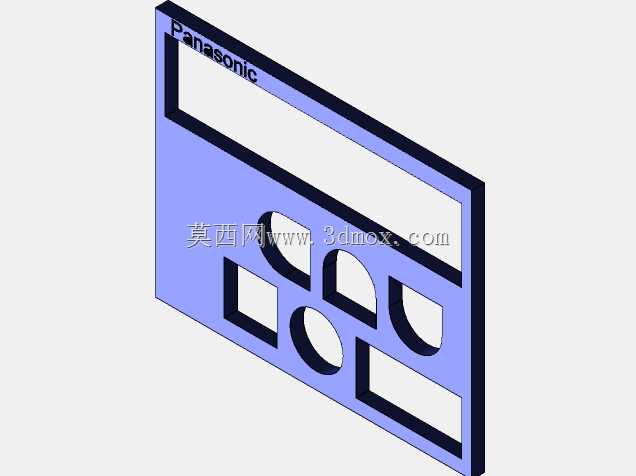

　　非常适合用于大型设备的总装设计环节——在总装文件中调用这类轻量化的部件数模，既能完成整体布局的干涉检查，也不会导致文件运行卡顿。在做设备的BOM统计时，也可基于该数模的外形尺寸匹配对应的安装附件，比如导轨长度、接线端子排的预留位置、线槽的排布走向等，减少实际生产装配时的改图次数。对于从事非标自动化设备设计的工程师来说，这类精准的外购件数模可以省去自行测绘建模的时间，直接调用即可完成电控部分的布局设计，同时数模还原的接口位置可以提前规划线缆的走线方向，在布线设计时预留足够的线缆弯曲空间，避免现场接线时出现线缆长度不足、接头无法插接的问题。另外，驱动器正面的状态显示区域在数模上的位置还原，也可用于电控柜的门板开孔设计参考，若需要将驱动器的状态显示引至柜面，可基于数模上的显示区域尺寸匹配对应的延伸显示组件安装位置，保证操作观察的便利性。
